Амперметр однофазный щитовой с релейным выходом и RS-485 Omix A1-1-K-RS485-N2
Новинка
Амперметр однофазный щитовой Omix A1-1-K-RS485-N2 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы и передачи измеренных значений по протоколу Modbus RTU
Особенности
- Возможность подключения трансформатора тока
- Может выдерживать длительные (до нескольких лет) перегрузки до 6 А
- Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформатора тока по протоколу Modbus передается измеренное значение с учетом коэффициента трансформации
- 4 типоразмера корпуса
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...5 А (напрямую) ~0...9999 А (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Коммутационная способность реле | ~2 A, 250 B |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...9600 бит/с |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Высота символов | 14 мм |
| Габаритные размеры | Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм |
| Размер врезного отверстия | Р77: 67×67 мм Р1212: 111×111 мм |
| Вес | Р77: 251 г Р94: 220 г Р99: 273 г Р1212: 341 г |
Все модификации
| Артикул | Модель | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|
| E62614 | Omix P77-A1-1-K-RS485-N2 | P77 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62615 | Omix P94-A1-1-K-RS485-N2 | P94 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62616 | Omix P99-A1-1-K-RS485-N2 | P99 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62617 | Omix P1212-A1-1-K-RS485-N2 | P1212 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| Габаритный чертеж |
 |

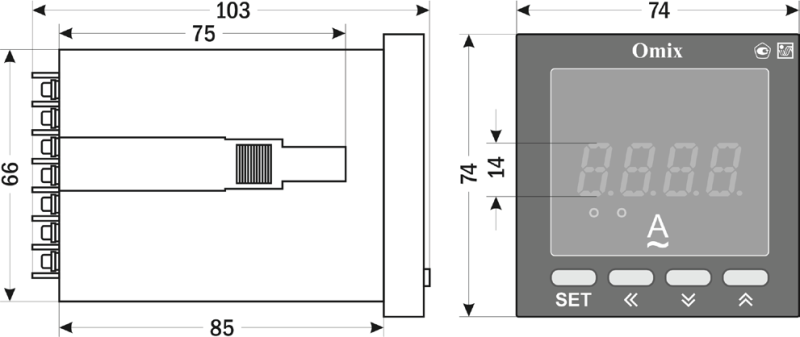

| P77 |
 |

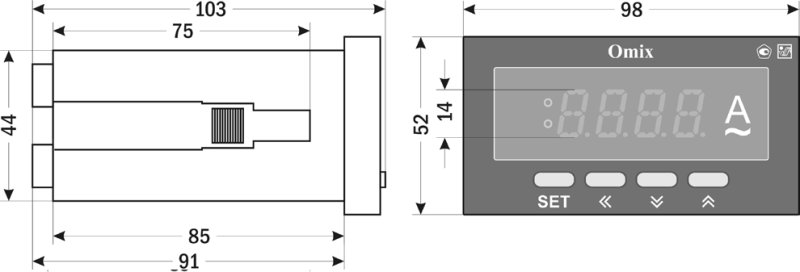

| P94 |
 |

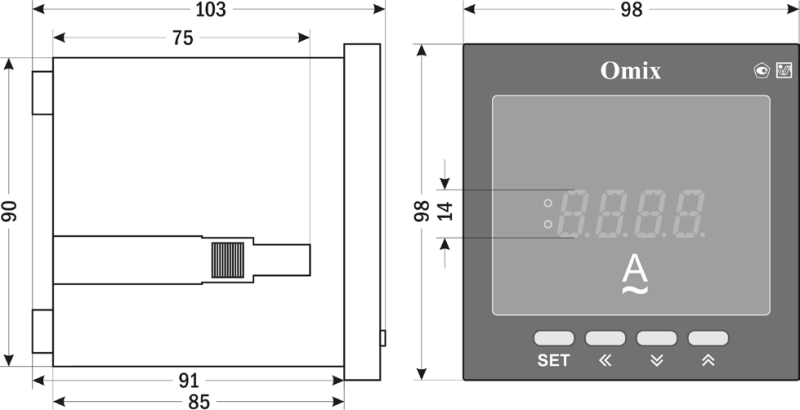

| P99 |
 |

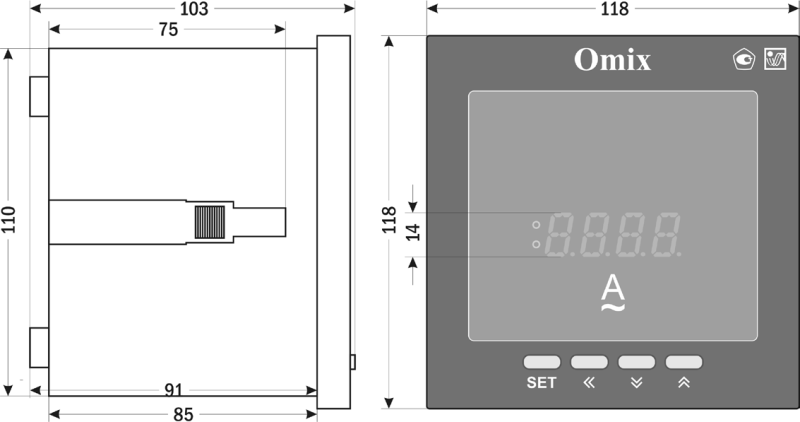

| P1212 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2024 | 0.79 Мб |  |
Цвет:
—
Высота символов:
—
Диапазон индикации силы тока:
—
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Трансформатор тока:
—
Диапазон измерения силы тока:
—
~0…5 А (прямое подключение), ~0...9999 А (через трансформатор)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
Монтаж:
—
в щит
Госреестр:
—
№ 64439-22
Реле:
—
Защита:
—
Релейный выход:
—
~2 A, 250 B
Интерфейс:
—
RS-485
Аналоговый выход:
—
Увеличенный в 1,5 раза размер индикатора:
—
Max:
—
Маркировка:
—
Питание реле:
—
Класс точности:
—
