Вольтметр однофазный на DIN-рейку с релейным выходом Omix D3-V1-1-K-N2
Новинка
Вольтметр однофазный на DIN-рейку Omix D3-V1-1-K-N2 предназначен для измерения и индикации напряжения в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы
Особенности
- Возможность подключения трансформатора напряжения
- Может выдерживать длительные (до нескольких лет) перегрузки до 600 В
- Два светодиодных индикатора достижения верхней и нижней уставок
Технические характеристики
| Параметр | Значение |
| Диапазон измерения напряжения | ~0...500 В (напрямую) ~0...9999 В (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения напряжения | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Коммутационная способность реле | ~2 A, 250 B |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 3S |
| Высота символов | 8,5 мм |
| Габаритные размеры | 82×54×65 мм |
| Вес | 136 г |

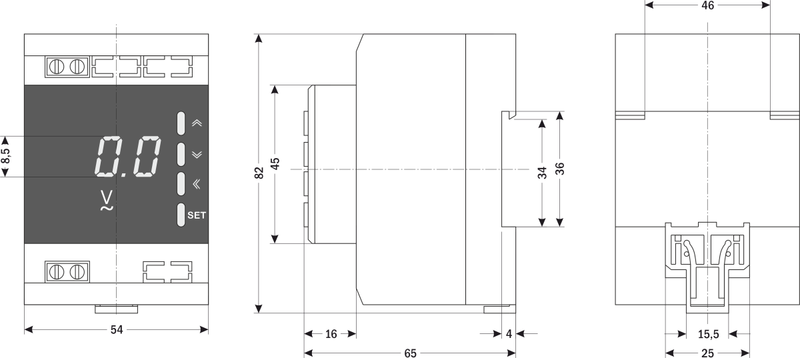

| Габаритный чертеж |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 4.0) | 30.10.2022 | 0.57 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Диапазон измерения напряжения:
—
~0…500 В (прямое подключение), ~0...9999 В (через трансформатор)
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный индикатор
Монтаж:
—
на DIN-рейку, стандарт 3S
Переходник на евровилку:
—
Цвет:
—
Высота символов:
—
Диапазон индикации напряжения:
—
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Госреестр:
—
№ 64439-22
Реле:
—
Защита:
—
Широкий диапазон питания:
—
≅85...264 В
Релейный выход:
—
~2 A, 250 B
Интерфейс:
—
Увеличенный в 1,5 раза размер индикатора:
—
Аналоговый выход:
—
Гальваническая развязка:
—
