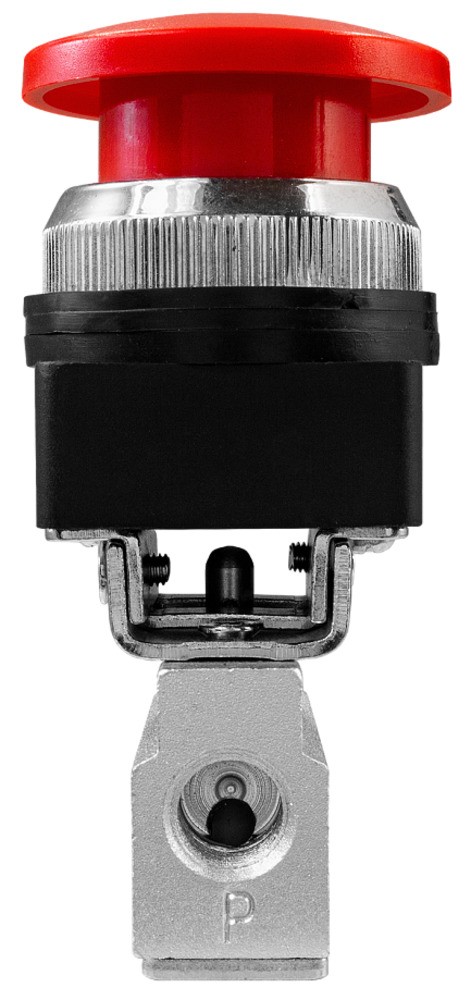

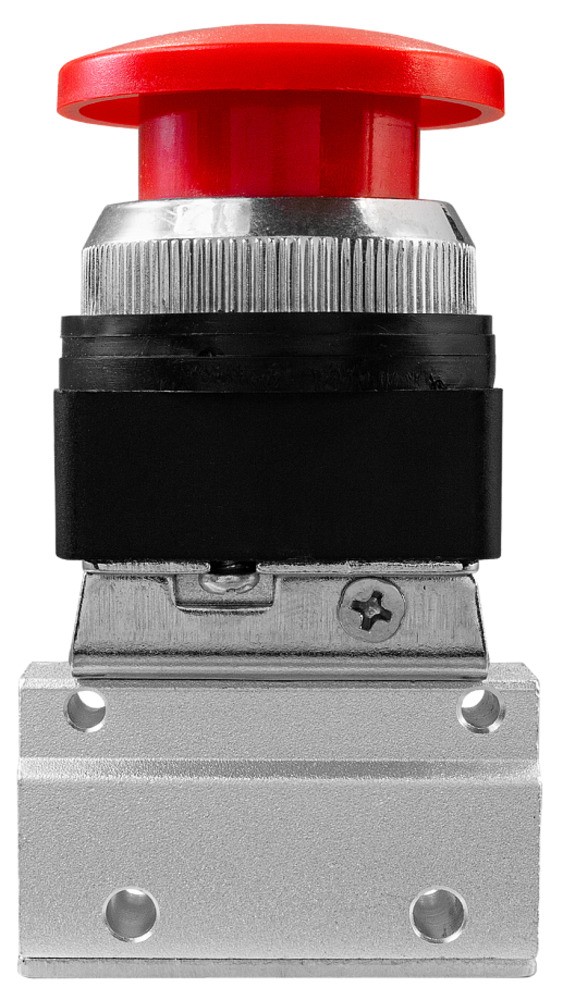

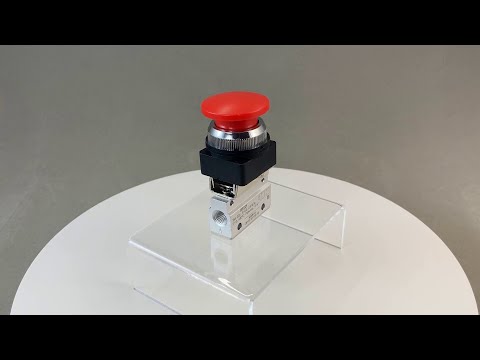

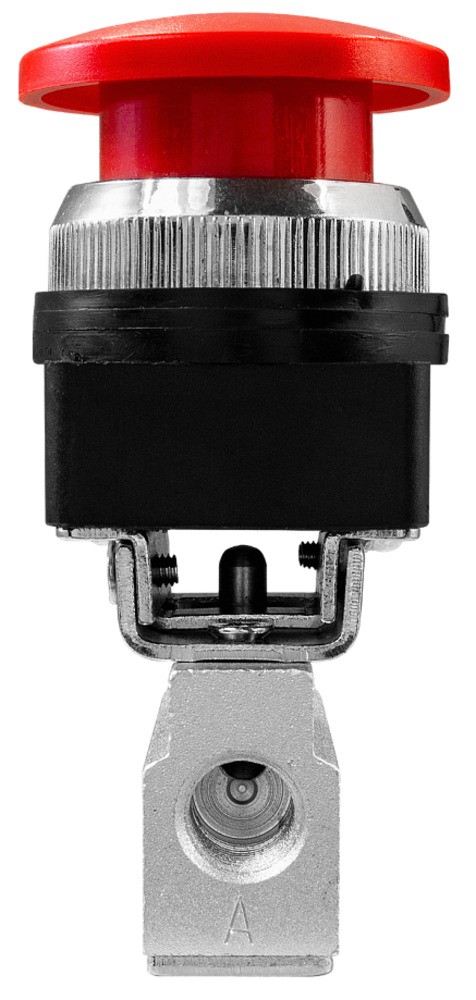

Пневмокнопка грибовидная ПР221-К3
Пневмокнопка грибовидная ПР221-К3 предназначен для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Особенности
-
Модель ПР221-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины
-
Модель ПР221-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку
Технические характеристики
| Параметр | Значение |
| Тип распределителя | 2/2 (2-линейная, 2-позиционная), нормально закрытая |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G⅛" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+80°C |
| Цвет | Красный или зеленый |
| Габаритные размеры | 40×40×90,5 мм |
Все модификации
| Артикул | Модель | Рабочий ход | Цвет | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| A42615 | ПР221-К3 | Самовозврат | Зеленая | Со склада | 1650 руб. |
| A42616 | ПР221-К3 | Самовозврат | Красная | Со склада | 1650 руб. |
| A42617 | ПР221-К3.Ф | С фиксацией | Красная | Со склада | 1650 руб. |
| Пневматическая схема |
 |
Описание работы
Пневмокнопки ПР221-Кx имеют 2 канала ввода-вывода и 2 положения золотника (2-линейные, 2-позиционные). Подвижный запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «про-ход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у пневмокнопки ПР221-Кx порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом. При снятии питания золотник под действием пружины воз-вращается в исходное положение.
Модель ПР221-К3 без фиксации, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР221-К3.Ф - с фиксацией, т.е. возврат в исходное положение производится вручную при нажатии на кнопку.
| Габаритные размеры |
 |
 |
