Термопара с токовым выходом Т.ХА–420–Кл1–1
Термопара с токовым выходом Т.ХА–420–Кл1–1 предназначена для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4…20 мА
Технические характеристики
| Параметр | Т.ХА–420-Кл1-1 | Т.п/п–420-Кл1-1 | |||
| Тип чувствительного элемента | ХА (К) | полупроводниковый датчик ТС1047 | |||
| Напряжение питания | =7,5...36 В | ||||
| Диапазон преобразования температуры | 4 мА | 20 мА | 4 мА | 20 мА | |
| 0°С | +300°С | −40°С | +125°С | ||
| 0°С | +500°С | −40°С | +100°С | ||
| 0°С | +800°С | 0°С | +100°С | ||
| Погрешность | ≤ 0,5% от диапазона преобразования | ||||

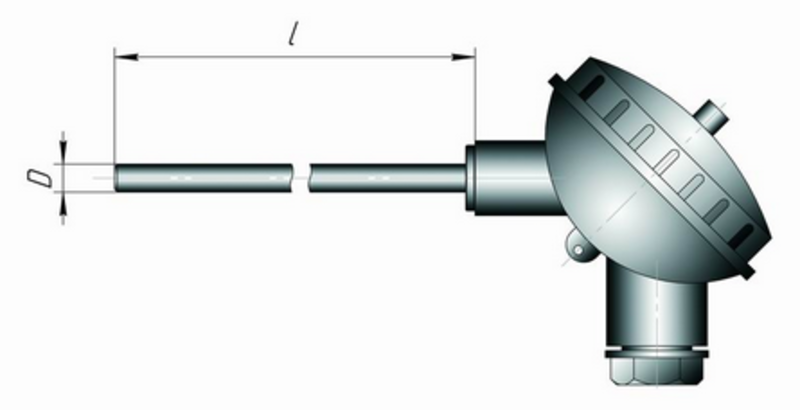

| Диаметр монтажной части (D) | 5 мм, 6 мм, 8 мм, 10 мм | ||||
| Длина монтажной части (L) | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 300 мм | ||||
| Степень пылевлагозащиты | IP44 | ||||
Все модификации
| Артикул | Диаметр, мм | L, мм | t°С min | t°С max | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O70276 | 5 | 60 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70277 | 6 | 60 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70278 | 8 | 60 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70279 | 10 | 60 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70280 | 5 | 80 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70281 | 6 | 80 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70282 | 8 | 80 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70283 | 10 | 80 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70284 | 5 | 100 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70285 | 6 | 100 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70286 | 8 | 100 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70287 | 10 | 100 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70288 | 5 | 120 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70289 | 6 | 120 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70290 | 8 | 120 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70291 | 10 | 120 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70292 | 5 | 160 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70293 | 6 | 160 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70294 | 8 | 160 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70295 | 10 | 160 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70296 | 5 | 200 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70297 | 6 | 200 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70298 | 8 | 200 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70299 | 10 | 200 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70300 | 5 | 250 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70301 | 6 | 250 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70302 | 8 | 250 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70303 | 10 | 250 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70304 | 5 | 300 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70305 | 6 | 300 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70306 | 8 | 300 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70307 | 10 | 300 | -40 | 100 | 4...8 недель | 7187 руб. |
| O70308 | 5 | 60 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70309 | 6 | 60 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70310 | 8 | 60 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70311 | 10 | 60 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70312 | 5 | 80 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70313 | 6 | 80 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70314 | 8 | 80 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70315 | 10 | 80 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70316 | 5 | 100 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70317 | 6 | 100 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70318 | 8 | 100 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70319 | 10 | 100 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70320 | 5 | 120 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70321 | 6 | 120 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70322 | 8 | 120 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70323 | 10 | 120 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70324 | 5 | 160 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70325 | 6 | 160 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70326 | 8 | 160 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70327 | 10 | 160 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70328 | 5 | 200 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70329 | 6 | 200 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70330 | 8 | 200 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70331 | 10 | 200 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70332 | 5 | 250 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70333 | 6 | 250 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70334 | 8 | 250 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70335 | 10 | 250 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70336 | 5 | 300 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70337 | 6 | 300 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70338 | 8 | 300 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70339 | 10 | 300 | 0 | 100 | 4...8 недель | 7187 руб. |
| O70340 | 5 | 60 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70341 | 6 | 60 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70342 | 8 | 60 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70343 | 10 | 60 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70344 | 5 | 80 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70345 | 6 | 80 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70346 | 8 | 80 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70347 | 10 | 80 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70348 | 5 | 100 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70349 | 6 | 100 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70350 | 8 | 100 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70351 | 10 | 100 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70352 | 5 | 120 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70353 | 6 | 120 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70354 | 8 | 120 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70355 | 10 | 120 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70356 | 5 | 160 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70357 | 6 | 160 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70358 | 8 | 160 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70359 | 10 | 160 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70360 | 5 | 200 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70361 | 6 | 200 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70362 | 8 | 200 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70363 | 10 | 200 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70364 | 5 | 250 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70365 | 6 | 250 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70366 | 8 | 250 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70367 | 10 | 250 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70368 | 5 | 300 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70369 | 6 | 300 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70370 | 8 | 300 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70371 | 10 | 300 | -40 | 125 | 4...8 недель | 7187 руб. |
| O70372 | 5 | 60 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70373 | 6 | 60 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70374 | 8 | 60 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70375 | 10 | 60 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70376 | 5 | 80 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70377 | 6 | 80 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70378 | 8 | 80 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70379 | 10 | 80 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70380 | 5 | 100 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70381 | 6 | 100 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70382 | 8 | 100 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70383 | 10 | 100 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70384 | 5 | 120 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70385 | 6 | 120 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70386 | 8 | 120 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70387 | 10 | 120 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70388 | 5 | 160 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70389 | 6 | 160 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70390 | 8 | 160 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70391 | 10 | 160 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70392 | 5 | 200 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70393 | 6 | 200 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70394 | 8 | 200 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70395 | 10 | 200 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70396 | 5 | 250 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70397 | 6 | 250 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70398 | 8 | 250 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70399 | 10 | 250 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70400 | 5 | 300 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70401 | 6 | 300 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70402 | 8 | 300 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70403 | 10 | 300 | 0 | 300 | 4...8 недель | 7187 руб. |
| O70404 | 5 | 60 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70405 | 6 | 60 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70406 | 8 | 60 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70407 | 10 | 60 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70408 | 5 | 80 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70409 | 6 | 80 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70410 | 8 | 80 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70411 | 10 | 80 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70412 | 5 | 100 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70413 | 6 | 100 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70414 | 8 | 100 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70415 | 10 | 100 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70416 | 5 | 120 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70417 | 6 | 120 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70418 | 8 | 120 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70419 | 10 | 120 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70420 | 5 | 160 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70421 | 6 | 160 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70422 | 8 | 160 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70423 | 10 | 160 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70424 | 5 | 200 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70425 | 6 | 200 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70426 | 8 | 200 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70427 | 10 | 200 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70428 | 5 | 250 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70429 | 6 | 250 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70430 | 8 | 250 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70431 | 10 | 250 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70432 | 5 | 300 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70433 | 6 | 300 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70434 | 8 | 300 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70435 | 10 | 300 | 0 | 500 | 4...8 недель | 7187 руб. |
| O70436 | 5 | 60 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70437 | 6 | 60 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70438 | 8 | 60 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70439 | 10 | 60 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70440 | 5 | 80 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70441 | 6 | 80 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70442 | 8 | 80 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70443 | 10 | 80 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70444 | 5 | 100 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70445 | 6 | 100 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70446 | 8 | 100 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70447 | 10 | 100 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70448 | 5 | 120 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70449 | 6 | 120 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70450 | 8 | 120 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70451 | 10 | 120 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70452 | 5 | 160 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70453 | 6 | 160 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70454 | 8 | 160 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70455 | 10 | 160 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70456 | 5 | 200 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70457 | 6 | 200 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70458 | 8 | 200 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70459 | 10 | 200 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70460 | 5 | 250 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70461 | 6 | 250 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70462 | 8 | 250 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70463 | 10 | 250 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70464 | 5 | 300 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70465 | 6 | 300 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70466 | 8 | 300 | 0 | 800 | 4...8 недель | 7187 руб. |
| O70467 | 10 | 300 | 0 | 800 | 4...8 недель | 7187 руб. |
| Габаритные размеры |
 |
| L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 300 мм D = 5 мм, 6 мм, 8 мм, 10 мм |

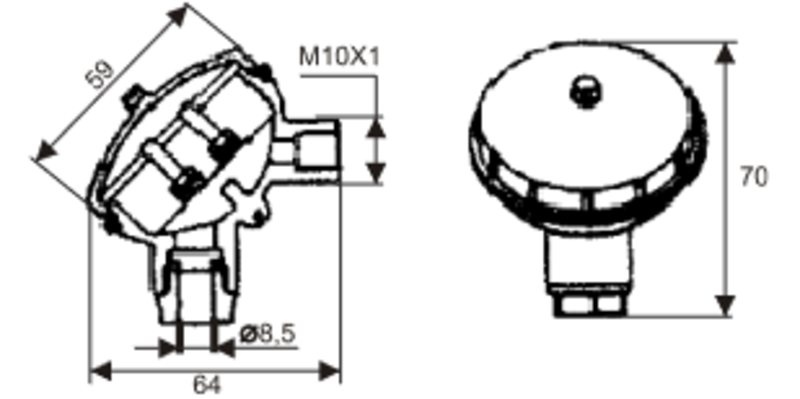

| Габаритные размеры коммутационной головки |
 |
Диапазон измеряемых температур:
—
−40...+125°С, −40...+100°С, 0...+100°С, 0...+300°С, 0...+500°С, 0...+800°С
Диапазон выходного тока преобразователя:
—
4...20 мА
Длина монтажной части:
—
60...300 мм
Диаметр монтажной части:
—
5 мм, 6 мм, 8 мм, 10 мм
Напряжения питания:
—
=7,5...36 В
Материал корпуса датчика:
—
металл
Материал коммутационной головки:
—
пластмасса
Штуцер:
—
Присоединение:
—
