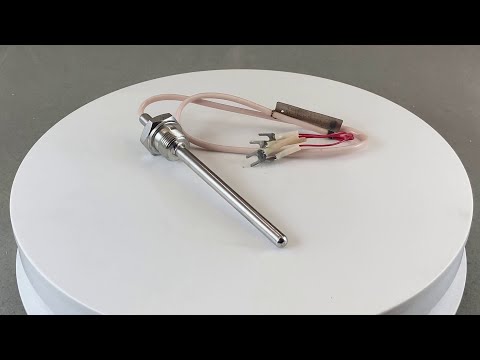

Термосопротивление с кабельным выводом ТСМ-0879-01, ТСП-0879-01 и аналоги
Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТМТ-2-1, ТП-9202, ТПТ-2-1, ТСМ 012-014.3, ТСМ-0879-01, ТСМ-6097, ТСМ-9203-05, ТСП-0879-01, ТСП-6097. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров.
Принцип действия и конструкция
Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (для 50М, 100М), +180°С (для гр23, гр24), +250°С (для 50П, 100П), +450°С (для гр21, гр22)
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
- Термосопротивление является аналогом дТС 064
Монтаж
Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3 (до +200°С) и КМСЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления в резьбовое отверстие в объекте измерения температуры используются накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы.
Показатели надежности и условия эксплуатации
- вероятность безотказной работы — не менее 0,95 за 15 000 ч (50М); не менее 0,95 за 40 000 ч (Pt100);
- средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||||
| Количество чувствительных элементов | 1 | ||||
| Тип чувствительного элемента | 50М 100М | 50П 100П | гр21 гр22 | гр23 гр24 | |
| Номинальная статическая характеристика | –50…+150°C | –196…+250°C | –200…+450°C | –50...+180°C | |
| Класс допуска датчика | B или C | ||||
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды) - B - C |
±(0,3°С+0,02T) | ||||
| Условное давление | 2,5 МПа | ||||
| Длина монтажной части (L) | 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 500 мм | ||||
| Диаметр монтажной части (D) | 8 мм | ||||
| Длина кабельного вывода (l) | 500 мм, 540 мм | ||||
| Тепловая инерция | ≤ 10…30 с | ||||
| Сопротивление изоляции | ≥ 20 МОм | ||||
| Присоединение | М20х1,5 | ||||
| Схема подключения | 3-проводная или 4-проводная | ||||
| Степень защиты | IP54 | ||||
Все модификации
| Артикул | Длина монтажной части L, мм | Градуировка | Диапазон измеряемой температуры,°С | Класс допуска | Схема | Длина кабельного вывода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| E82455 | 60 | гр21 | -200...490 | B | 3-х проводная | 500 | Со склада | 300 руб. |
| E82457 | 80 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82472 | 80 | гр21 | -200...490 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82467 | 80 | гр23 | -50...180 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82458 | 100 | 50М | -50...150 | C | 3-х проводная | 500 | Снято с производства | 300 руб. |
| E82444 | 120 | 50М | -50...150 | B | 3-х проводная | 500 | Снято с производства | 500 руб. |
| E82459 | 120 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82473 | 120 | 50М | -50...150 | C | 4-х проводная | 500 | Со склада | 300 руб. |
| E82465 | 120 | 100М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82450 | 120 | 50П | -196…250 | B | 3-х проводная | 500 | Снято с производства | 400 руб. |
| E82468 | 120 | гр23 | -50...180 | C | 3-х проводная | 500 | Со склада | 250 руб. |
| E82445 | 160 | 50М | -50...150 | B | 3-х проводная | 500 | Снято с производства | 500 руб. |
| E82460 | 160 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82466 | 160 | 100М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82453 | 160 | 100П | -196…250 | B | 3-х проводная | 500 | Снято с производства | 400 руб. |
| E82446 | 200 | 50М | -50...150 | B | 3-х проводная | 500 | Со склада | 240 руб. |
| E82474 | 200 | 50М | -50...150 | B | 3-х проводная | 540 | Со склада | 400 руб. |
| E82461 | 200 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82451 | 200 | 50П | -196…250 | B | 3-х проводная | 500 | Снято с производства | 400 руб. |
| E82478 | 200 | 50П | -196…250 | B | 3-х проводная | 540 | Снято с производства | 500 руб. |
| E82469 | 200 | гр23 | -50...180 | C | 3-х проводная | 500 | Со склада | 250 руб. |
| E82447 | 250 | 50М | -50...150 | B | 3-х проводная | 500 | Снято с производства | 500 руб. |
| E82475 | 250 | 50М | -50...150 | B | 3-х проводная | 540 | Со склада | 400 руб. |
| E82462 | 250 | 50М | -50...150 | C | 3-х проводная | 500 | Снято с производства | 305 руб. |
| E82452 | 250 | 50П | -196…250 | B | 3-х проводная | 500 | Со склада | 400 руб. |
| E82479 | 250 | 50П | -196…250 | B | 3-х проводная | 540 | Со склада | 500 руб. |
| E82448 | 320 | 50М | -50...150 | B | 3-х проводная | 500 | Снято с производства | 500 руб. |
| E82476 | 320 | 50М | -50...150 | B | 3-х проводная | 540 | Со склада | 400 руб. |
| E82463 | 320 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 300 руб. |
| E82454 | 320 | 100П | -196…250 | B | 3-х проводная | 500 | Со склада | 500 руб. |
| E82471 | 320 | гр24 | -50...180 | C | 3-х проводная | 500 | Со склада | 250 руб. |
| E82449 | 500 | 50М | -50...150 | B | 3-х проводная | 500 | Снято с производства | 500 руб. |
| E82477 | 500 | 50М | -50...150 | B | 3-х проводная | 540 | Снято с производства | 400 руб. |
| E82464 | 500 | 50М | -50...150 | C | 3-х проводная | 500 | Со склада | 350 руб. |
| E82456 | 500 | гр22 | -200...490 | B | 3-х проводная | 500 | Снято с производства | 400 руб. |
| E82470 | 500 | гр23 | -50...180 | C | 3-х проводная | 500 | Со склада | 250 руб. |
ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица)
| Тип | Класс допуска | Диапазон измерения | Допустимые отклонения |
| M | A | −50...+100°С | ±(0,15°С+0,02T) |
| B | −50...+200°С | ±(0,3°С+0,02T) | |
| C | −180...+200°С | ±(0,6°С+0,02T) | |
| Pt, П | A | −100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T) |
| B | −196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T) | |
| C | −196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T) |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
