Амперметр однофазный на DIN-рейку с интерфейсом RS-485 Omix D3-A1-1-RS485-N9
Новинка
Амперметр однофазный на DIN-рейку Omix D3-A1-1-RS485-N9 предназначен для измерения и индикации силы тока в однофазных сетях переменного тока, а также для передачи измеренных значений по протоколу Modbus RTU
Особенности
- Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформатора тока по протоколу Modbus передается измеренное значение с учетом коэффициента трансформации
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0...100 А |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...9600 бит/с |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 3S |
| Высота символов | 8,5 мм |
| Габаритные размеры | 82×54×68 мм |
| Габаритные размеры внешнего трансформатора | ∅ 24×11 мм |
| Длина провода | 90 мм |
| Вес | 147 г |

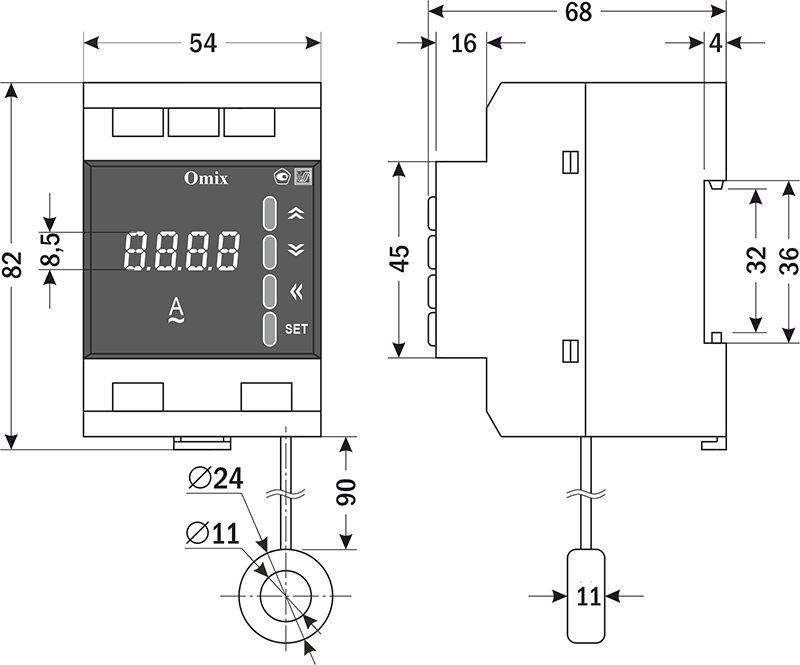

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.06.2023 | 0.68 Мб |  |
Цвет:
—
Высота символов:
—
Диапазон индикации силы тока:
—
~0…100 А
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Трансформатор тока:
—
Диапазон измерения силы тока:
—
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
внешний трансформатор для измерения силы тока до 100 А
Монтаж:
—
на DIN-рейку, стандарт 3S
Госреестр:
—
№ 64439-22
Реле:
—
Защита:
—
Релейный выход:
—
Интерфейс:
—
RS-485
Аналоговый выход:
—
Увеличенный в 1,5 раза размер индикатора:
—
Max:
—
Маркировка:
—
Питание реле:
—
Класс точности:
—
