Мультиметр трехфазный Omix D4-MAY-3-RS485
Анализатор параметров трехфазной сети на DIN-рейку Omix D4-MAY-3-RS485 предназначен для измерения гармоник тока и напряжения, фазного напряжения, линейного напряжения, фазной силы тока, активной, реактивной и полной мощности, частоты тока, коэффициента мощности, активной и реактивной энергии
Прежнее название прибора: Omix D4-MLA-3-0.5-RS485
Особенности
- Большой ЖК-дисплей с подсветкой
- Два импульсных выхода для активной и реактивной энергии
- Возможность подключения через трансформаторы тока и напряжения
- Устойчивость к длительным перегрузкам до 6 А и 460 В, а также к кратковременным перегрузкам в 10 раз в течение 5 с (для токового входа) и в 2 раза в течение 1 с (для входа напряжения)
Технические характеристики
| Параметр | Значение | |||
| Прямое подключение | С трансформатором | Погрешность | ||
| Диапазон измерения | силы тока | 0...5 А | 0...20 кА | ±0,5% + 1 е.м.р. |
| напряжения | 0...380 В | 0...1,1 МВ | ||
| частоты | 45...65 Гц | ±0,05 Гц | ||
| коэффициента мощности | 0...1 | ±0,01 | ||
| активной мощности | 0...9999 МВт | ±0,5% | ||
| реактивной мощности | 0...9999 МВАр | ±0,5% | ||
| полной мощности | 0...9999 МВА | ±0,5% | ||
| активной энергии | 0...22,8 ГВт∙ч | ±0,5% | ||
| реактивной энергии | 0...22,8 ГВт∙ч | ±0,5% | ||
| Параметр | Значение |
| Анализатор гармоник | до 21 включительно |
| Дискретность измерения: - силы тока - напряжения - частоты - коэффициента мощности | 0,001 0,1 0,01 0,001 |
| Импеданс: - силы тока - напряжения | < 20 мОм > 5 кОм/В |
| Импульсная константа | Активная: 10 000 имп/кВт∙ч Реактивная: 10 000 имп/кВАР∙ч |
| Скорость измерения | 3 изм./с |
| Питание | ≅85...264 В, 50...60 Гц |
| Энергопотребление прибора | < 5 ВА |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...19 200 бит/с |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −25...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 4S |
| Габаритные размеры | 88×72×60 мм |
| Вес | 188 г |

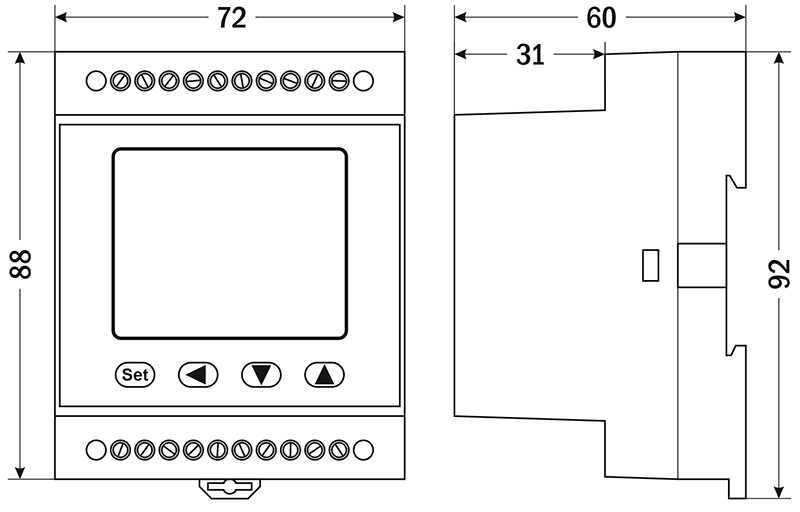

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 07.02.2023 | 1.06 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
