Вольтамперметр однофазный щитовой Omix PQ74-AV2-1-N3

Name: Вольтамперметр однофазный щитовой Omix PQ74-AV2-1-N3
Brand: АРК "Энергосервис"
SKU: A8835
Price: 1050 RUB
Availability: InStock

Новинка

Вольтамперметр однофазный щитовой Omix PQ74-AV2-1-N3 рис.0

Вольтамперметр однофазный щитовой Omix PQ74-AV2-1-N3 рис.1

Вольтамперметр однофазный щитовой Omix PQ74-AV2-1-N3 рис.2

Артикул: A8835

Прибор для измерения и индикации напряжения и силы тока в однофазных цепях переменного тока

От 1050 руб.

Характеристики

Индикатор:

—

2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)

Высота символов:

—

Диапазон индикации напряжения:

—

Диапазон индикации силы тока:

—

Диапазон индикации частоты:

—

Рассчитать стоимость

Описание
Характеристики

Щитовой цифровой индикатор тока и напряжения однофазный (вольтамперметр) Omix PQ74-AV2-1-N3 предназначен для измерения и индикации напряжения и силы тока в однофазных сетях переменного тока

Особенности

Широкий диапазон питания от измеряемой сети

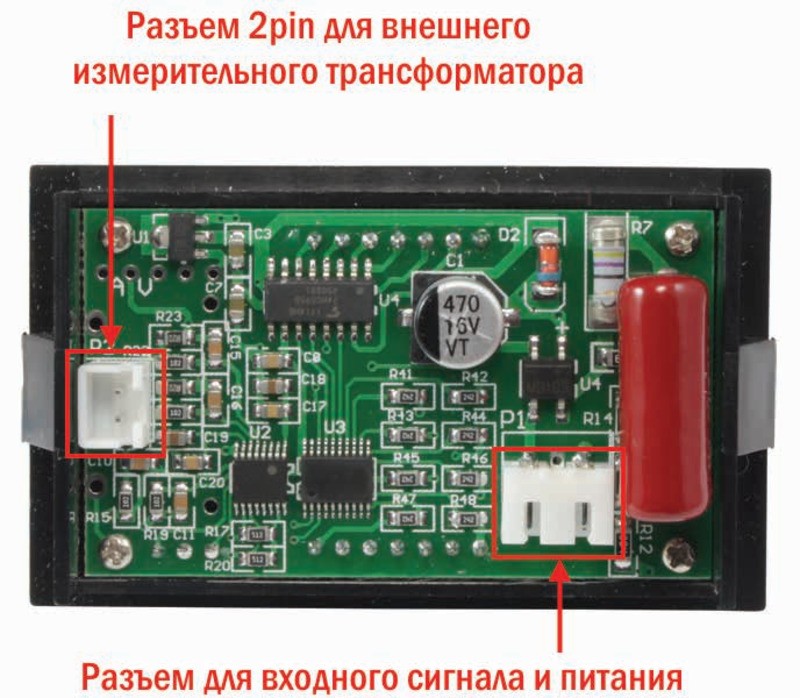

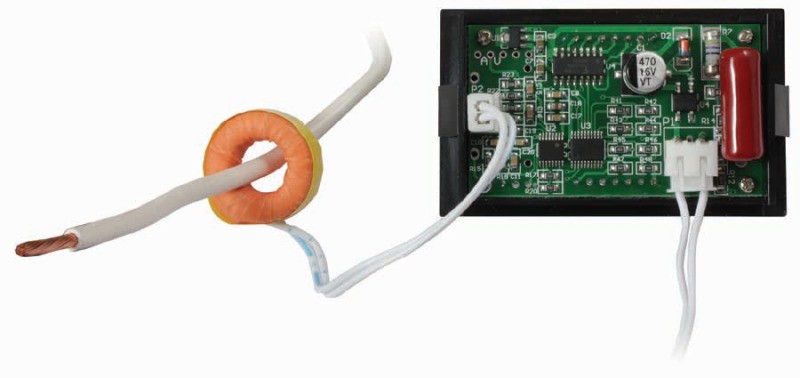

Разъем подключения входного сигнала и питания 2pin (в комплекте провод для подключения 90 мм)
Компактный корпус, открытый сзади

Технические характеристики

Параметр	Значение
Диапазон измерения напряжения	~100...300 В
Диапазон измерения силы тока	~0...100 А
Погрешность	±(1,0% + 1 е.м.р.)
Количество фаз	1
Скорость измерения	2 изм./с
Потребляемая мощность	≤ 0,5 Вт
Условия эксплуатации	−5...+50°С, ≤ 85%RH
Условия хранения	−40...+70°С, ≤ 85%RH
Монтаж	В щит
Высота символов	10 мм
Габаритные размеры внешнего трансформатора	∅ 22,5×10 мм
Длина провода внешнего трансформатора	100 мм
Габаритные размеры корпуса	42×70×24 мм
Размер монтажного отверстия	38×66 мм

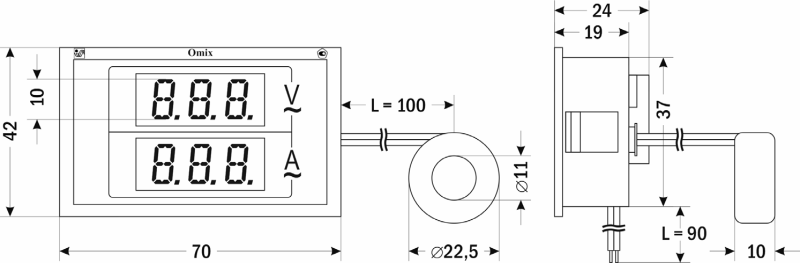

Габаритные размеры

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	28.09.2020	0.37 Мб
Свидетельство об утверждении типа средств измерения	11.10.2022	1.25 Мб
