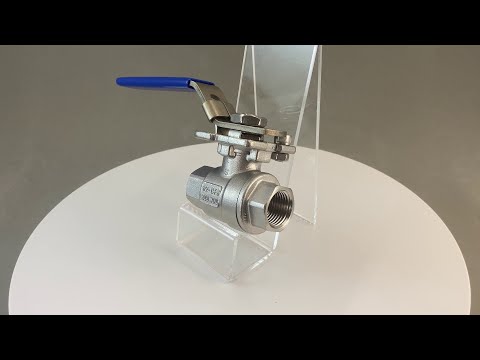

Кран шаровой КПР-2 с ручным приводом (Краны ISO5211 ручные)
Новинка
Кран шаровой с ручным приводом КПР-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Резьбовое G½"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель ручного привода | ПРК2 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2-015 GSP | 15 | 20 | ½" | 9×9 | 300 |
| КПР-2-020 GSP | 20 | 38 | ¾" | 9×9 | 390 |
| КПР-2-025 GSP | 25 | 69 | 1" | 11×11 | 720 |
| КПР-2-032 GSP | 32 | 93 | 1¼" | 11×11 | 1030 |
| КПР-2-040 GSP | 40 | 144 | 1½" | 14×14 | 1870 |
| КПР-2-050 GSP | 50 | 229 | 2" | 14×14 | 1770 |
| КПР-2-065 GSP | 65 | 404 | 2½" | 17×17 | 4010 |
| КПР-2-080 GSP | 80 | 573 | 3" | 17×17 | 5350 |
| КПР-2-100 GSP | 100 | 936 | 4" | 17×17 | 8420 |
Расшифровка обозначения на примере крана КПР-2-015 XYZ:
КПР-2 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель ручного привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| G83977 | 8 | ПРК2-020 | 120 дней | 1395 руб. |
| G83978 | 10 | ПРК2-020 | 120 дней | 1395 руб. |
| G83979 | 15 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 1853 руб. |
| G83980 | 20 | ПРК2-020 | Со склада (комплектация 1..72 часа) | 2415 руб. |
| G83981 | 25 | ПРК2-032 | Со склада (комплектация 1..72 часа) | 3738 руб. |
| G83982 | 32 | ПРК2-032 | Со склада (комплектация 1..72 часа) | 5215 руб. |
| G83983 | 40 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 7648 руб. |
| G83984 | 50 | ПРК2-050 | Со склада (комплектация 1..72 часа) | 9609 руб. |
| G83985 | 65 | ПРК2-080 | Со склада (комплектация 1..72 часа) | 18140 руб. |
| G83986 | 80 | ПРК2-080 | Со склада (комплектация 1..72 часа) | 25280 руб. |
| G83987 | 65 | ПРК2-100 | Со склада (комплектация 1..72 часа) | 18140 руб. |
| G83988 | 80 | ПРК2-100 | Со склада (комплектация 1..72 часа) | 25280 руб. |
| G83989 | 100 | ПРК2-100 | 120 дней | 38596 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-2-015 | ½" | 15 | 66 | 36 | 44,5×44,5 | 35 | 13 | 63 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-020 | ¾" | 20 | 77 | 40,5 | 44,5×44,5 | 45 | 12 | 70 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-025 | 1" | 25 | 87 | 50 | 51×51 | 53 | 14 | 79,5 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-032 | 1¼" | 32 | 106 | 70 | 51×51 | 61 | 11,5 | 96 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-040 | 1½" | 40 | 123 | 68 | 70×70 | 68 | 16 | 106 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-050 | 2" | 50 | 140 | 87,5 | 68,5×68,5 | 78 | 17 | 120 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-065 | 2½" | 65 | 176 | 116 | 96×96 | 98 | 21 | 145 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-080 | 3" | 80 | 193 | 134 | 95×95 | 105 | 20,5 | 167 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-100 | 4" | 100 | 225 | 163 | 95,5×95,5 | 125 | 21 | 203 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.87 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение затвора:
—
резьбовое G½...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель ручного привода:
—
ПРК2
