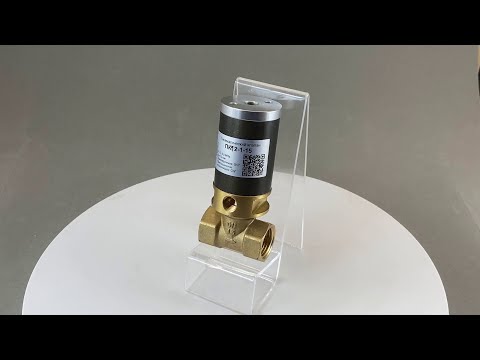

Пневматический клапан нормально открытый ПК12-1
Пневматический клапан нормально открытый одностороннего действия с поршнем ПК12-1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан нормально открытый одностороннего действия
- Работа при высоких температурах до +150°C
- Пневмопривод в комплекте
- Срабатывание при нулевом давлении
- Плавное открытие/закрытие клапана
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Долгий срок службы
Принцип действия и область применения
Нормально открытый пневматический клапан одностороннего действия с поршнем – это клапан, в котором закрытое положение сохраняется при подаче управляющего давления на него. При снятии управляющего давления под действием пружины клапан автоматически открывается и открывает поток рабочей среды в трубопроводе.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при снятии управляющего давления.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, воздух, инертные газы, вода, горячая вода, масла |
| Материал | Корпуса клапана: латунь Корпуса привода: алюминий Уплотнения: VITON |
| Температура рабочей среды клапана | −20...+150°C |
| Рабочее давление среды | 0...0,8 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое G½"...G2" |
| Управляющая среда | Воздух, нейтральные газы |
| Управляющее давление | 0,4...0,8 МПа |
| Присоединение воздуховодов | Резьбовое G⅛" |
Модификации
| Модель | Ду, мм | Дэф, мм | Диаметр привода, мм | Kv, м³/ч | Присоединение | Присоединение воздуховодов | Вес, г |
| ПК12-1-15/13 GBV | 15 | 13 | 38 | 4 | ½" | ⅛" | 380 |
| ПК12-1-20/16 GBV | 20 | 16 | 38 | 5 | ¾" | 450 | |
| ПК12-1-25/22 GBV | 25 | 22 | 38 | 10 | 1" | 610 | |
| ПК12-1-40/34 GBV | 40 | 34 | 55 | 25 | 1½" | 1650 | |
| ПК12-1-50/43 GBV | 50 | 43 | 68 | 40 | 2" | 2320 |
Расшифровка обозначения на примере клапана ПК12-1-15/13 XYZ:
ПК12– модель клапана.
1 – тип клапана: одностороннего действия.
15 – Ду, мм (диаметр условного прохода).
13 – Дэф, мм (эффективный диаметр).
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| O40020 | 15 | Ожидается 2024.03.15 | 4335 руб. |
| O40021 | 20 | Со склада | 4822 руб. |
| O40022 | 25 | Под заказ к 2024.04.20 | 5651 руб. |
| O40023 | 40 | Со склада | 11835 руб. |
| O40024 | 50 | Со склада | 13444 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | |||||||
| A | B | C | D | F | G1 | G2 | G3 | |
| ПК12-1-15/13 | 103 | 25 | 45 | 14 | 38 | G½" | G⅛" | M5 |
| ПК12-1-20/16 | 109 | 31 | 50 | 17,5 | 38 | G¾" | G⅛" | M5 |
| ПК12-1-25/22 | 118 | 38 | 64,5 | 22 | 38 | G1" | G⅛" | M5 |
| ПК12-1-40/34 | 168 | 54 | 82 | 30,5 | 55 | G1½" | G⅛" | G⅛" |
| ПК12-1-50/43 | 177 | 67 | 100 | 37,5 | 68 | G2" | G⅛" | G⅛" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.08.2023 | 0.68 Мб |  |
