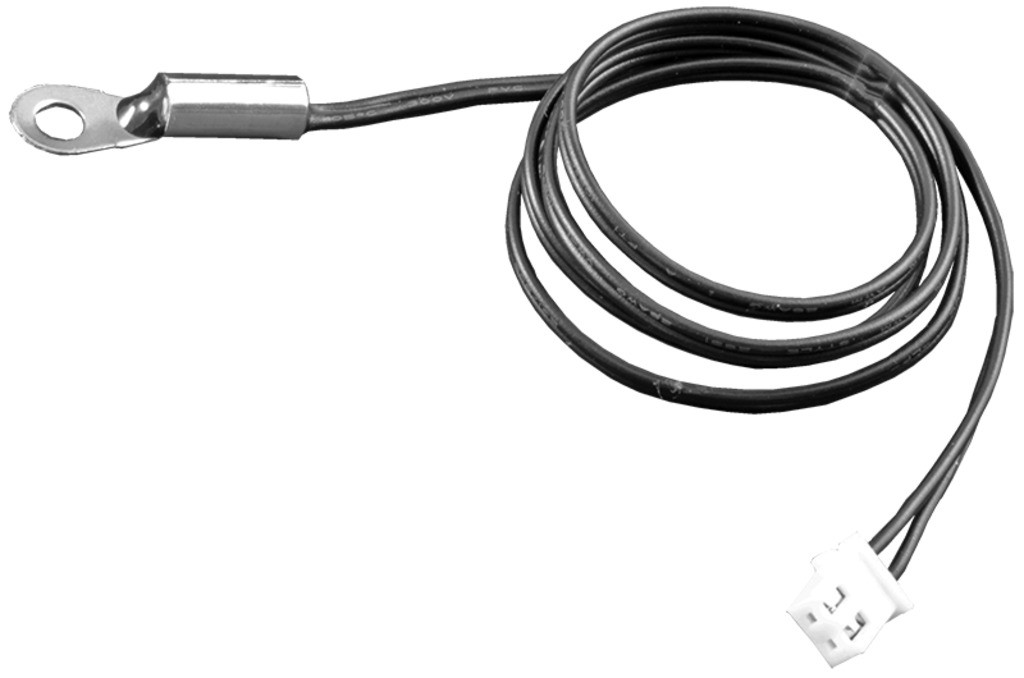

Датчик температуры NTC-A-4081
Датчик предназначен для измерения температуры в системах управления отоплением, вентиляцией и кондиционированием воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning), подключается к термостатам и терморегуляторам, например ARCOM-N37, ART-D2, ТРМ-900, RTC 70F, ARCOM-D2, ARCOM-D2-N2, ARCOM-N472, ARCOM-W793, ARCOM-W461, ARCOM-N371.
Прежнее название датчика NTC-A-4081: NTC 1388-5-P
Системы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Принцип действия
NTC-датчик (термистор, терморезистор, термометр сопротивления) – это полупроводниковый прибор, электрическое сопротивление которого изменяется в зависимости от температуры. NТС-датчики имеют отрицательный температурный коэффициент сопротивления (ТКС) (Negative Temperature Coefficient – отрицательный температурный коэффициент), т.е. сопротивление уменьшается при увеличении температуры и увеличивается при ее уменьшении.
Особенности:
- Кольцевой наконечник с отверстием ∅ 4 мм для фиксации датчика на плоскости
- Высокая чувствительность
- Влагозащищенный IP68
- Низкая стоимость по сравнению с термосопротивлениями
- Увеличение длины кабельного вывода до 100 м методом пайки стандартным двужильным медным проводом (например, ШВВП 2×0,7 мм²) практически не влияет на точность измерений
Монтаж
На датчики NTC внешние электромагнитные поля оказывают гораздо более слабое воздействие, чем на обычные термосопротивления. Однако в случае очень сильных электромагнитных полей при монтаже NТС-датчиков провода от места установки самого датчика до регулятора желательно прокладывать на максимально возможном удалении от источников помех. Если конструкция установки не позволяет этого сделать, то уменьшить влияние внешнего электромагнитного поля позволяет экранирование измерительного провода и последующее заземление экрана.
Технические характеристики
| Параметр | Значение | |
| Диапазон измеряемых температур | −20...+150°С | |
| Погрешность | ±1% | |
| Тип | NTC 10k ±1% 3950 | NTC 50k ±1% 3950 |
| Сопротивление при +25°С | 10 кОм | 50 кОм |
| Изменение сопротивления | 0,18...97 кОм (0,18 кОм соответствует верхнему пределу диапазона измерения температуры, 97 кОм – нижнему) | 0,89...479 кОм (0,89 кОм соответствует верхнему пределу диапазона измерения температуры: +150°С, 479 кОм – нижнему: −20°С) |
| Длина монтажной части (L) | 25 мм | |
| Диаметр монтажной части (D) | 5 мм или 6 мм | |
| Длина кабельного вывода (l) | 1000 мм – стандарт | |
| Схема подключения | 2-проводная | |
| Подключение | коннектор 2pin | |
| Материал корпуса датчика | нержавеющая сталь | |
| Степень защиты | IP68 | |
Все модификации
| Артикул | Градуировка | Диаметр, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| Q35908 | 10 кОм | 6 | Со склада | 195 руб. |
| Q35909 | 10 кОм | 5 | Со склада | 195 руб. |
| Q35910 | 50 кОм | 5 | Со склада | 195 руб. |

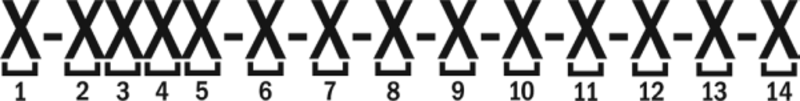

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру

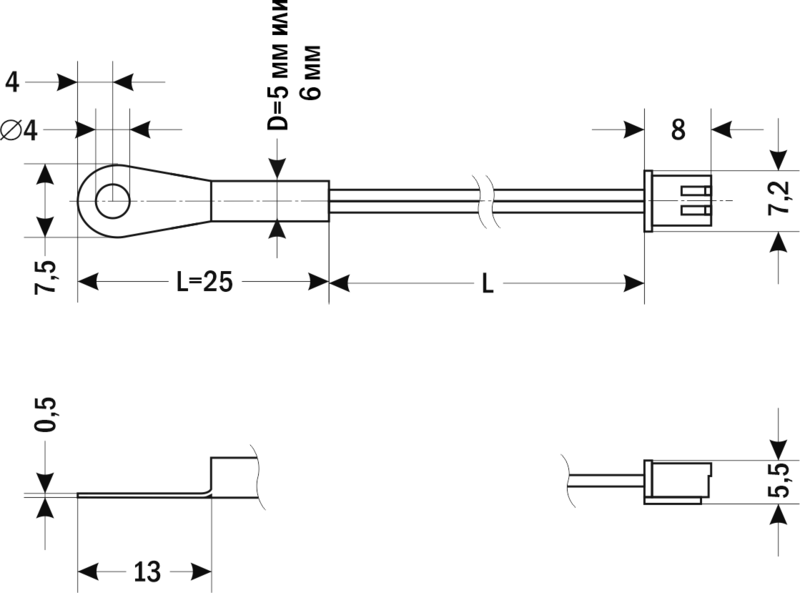

| Габаритные размеры |
 |
