Аксессуар: Бобышки приварные из нержавеющей стали
Бобышка предназначена для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.
Бобышка устанавливается на объекте с применением сварки
Особенности:
- Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до +200 °C
Технические характеристики
| Параметр | Значение | ||||
| Рабочее давление | 60 МПа | ||||
| Присоединение (G) | М27×2; М20×1,5; G½"; G1"; NPT½ | ||||
| Высота (L) | 13 мм, 25 мм, 30 мм , 40 мм, 55 мм, 100 мм | ||||
| Материал | Нержавеющая сталь 08Х18Н10 | ||||
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| Q34651 | Бобышка приварная №1 ТТВ-25-М27*2 нерж | 1...2 недели | 526 руб. |
| Q34652 | Бобышка приварная №2 БТ-30-G1/2 нерж | 1...2 недели | 470 руб. |
| Q34653 | Бобышка приварная №3 БТ-55-G1/2 нерж | 1...2 недели | 694 руб. |
| Q34654 | Бобышка приварная №4 КР-40-G1/2 нерж | 1...2 недели | 426 руб. |
| Q34655 | Бобышка приварная №5 ТМ-30-G1/2 нерж | 1...2 недели | 504 руб. |
| Q34656 | Бобышка приварная №6 ТМ-30-М20*1,5 нерж | 1...2 недели | 504 руб. |
| Q34657 | Бобышка приварная №7 БТ-30-М20*1,5 нерж | 1...2 недели | 470 руб. |
| Q34658 | Бобышка приварная №8 БТ-100-G1/2 нерж | 1...2 недели | 1327 руб. |
| Q34659 | Бобышка приварная №9 КР-40-М20*1,5 нерж | 1...2 недели | 426 руб. |
| Q34660 | Бобышка приварная №10 ТМ-100-G1/2 нерж | 1...2 недели | 1378 руб. |
| Q34661 | Бобышка приварная №11 ТМ-100-М20*1,5 нерж | 1...2 недели | 1378 руб. |
| Q34662 | Бобышка приварная №12 ТМ-30-NPT1/2 нерж | 1...2 недели | 577 руб. |
| Q34663 | Бобышка приварная №13 БП-РПД-ФМ-G1 нерж | 1...2 недели | 805 руб. |
| Q34664 | Бобышка приварная №14 БП-РПД-ФМ-13-G1/2 нерж | 1...2 недели | 718 руб. |
| Q34665 | Бобышка приварная №17 БП-РПД-ФМ-M20*1,5 нерж | 1...2 недели | 759 руб. |
| Q34666 | Бобышка приварная №18 БП-БТ(СН,ПН)-30-G1/2 нерж | 1...2 недели | 567 руб. |
| Q34667 | Бобышка приварная №19 БП-БТ(СН,ПН)-30-М20*1,5 нерж | 1...2 недели | 567 руб. |
| Q34668 | Бобышка приварная №20 БТ-55-45град-G1/2 нерж. | 1...2 недели | 997 руб. |
| Q34669 | Бобышка приварная №21 БТ-55-45град-М20*1,5 нерж. | 1...2 недели | 997 руб. |

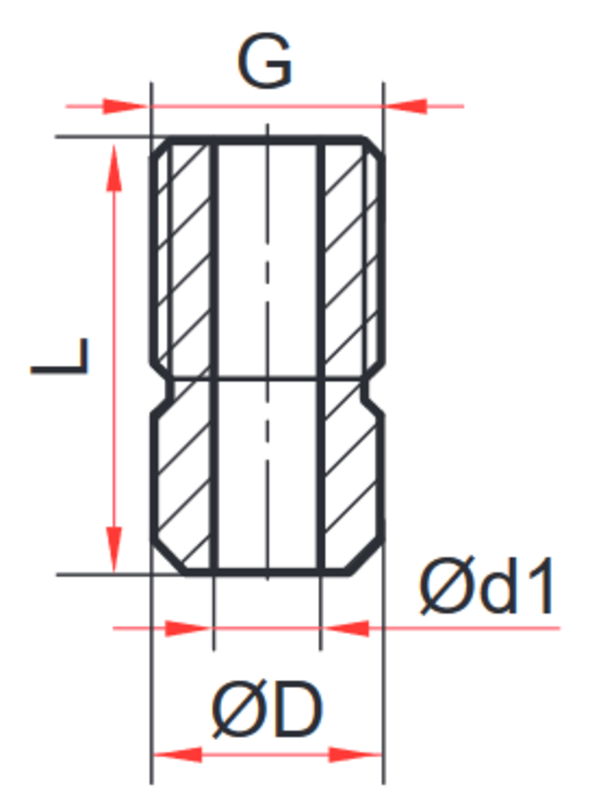

Конструктивное исполнение бобышек
| Конструктивное исполнение | Модель | L, мм | ØD, мм | Ød1, мм | G |

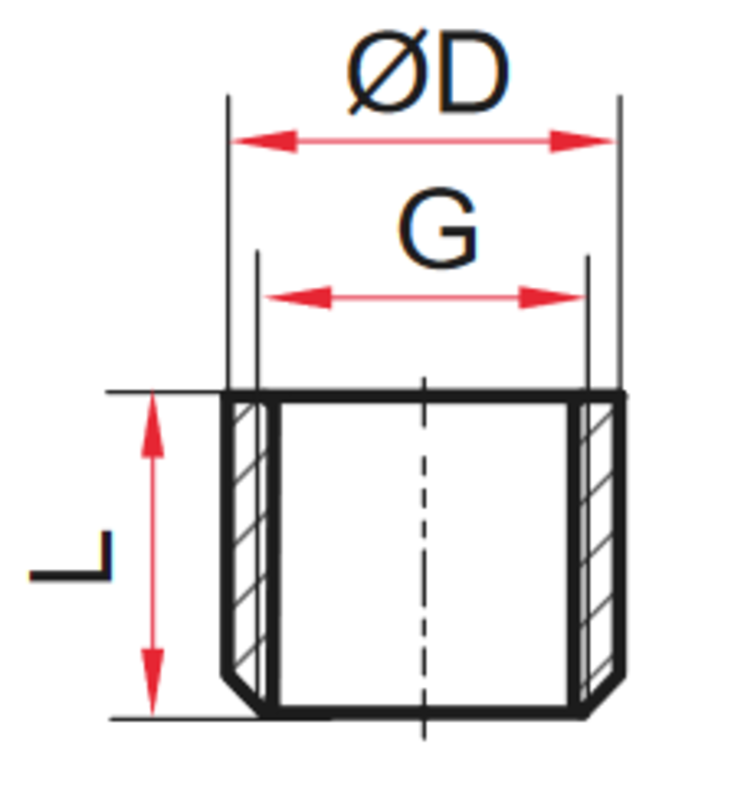

 | № 1 БП-ТТ-В-25-М27×2 | 25 | 31 | – | М27×1,5 |
|

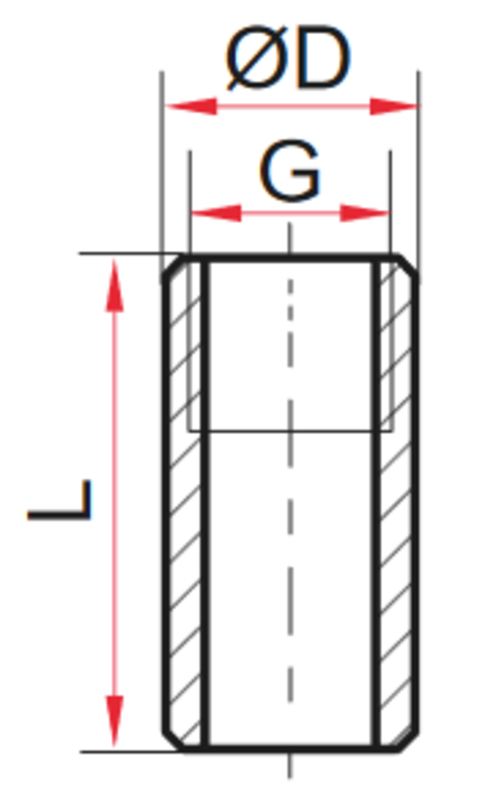

| № 2 БП-БТ-30-G½ | 30 | 29 | – | G½" |
| № 3 БП-БТ-55-G½ | 55 | 29 | – | G½" | |
| № 7 БП-БТ-30-М20×1,5 | 30 | 29 | – | М20×1,5 | |
| № 8 БП-БТ-100-G½ | 100 | 29 | – | G½" | |
|
| № 4 БП-КР-40-G½ | 40 | 21 | 10 | G½" |
| № 9 БП-КР-40-М20×1,5 | 40 | 21 | 10 | М20×1,5 | |
|

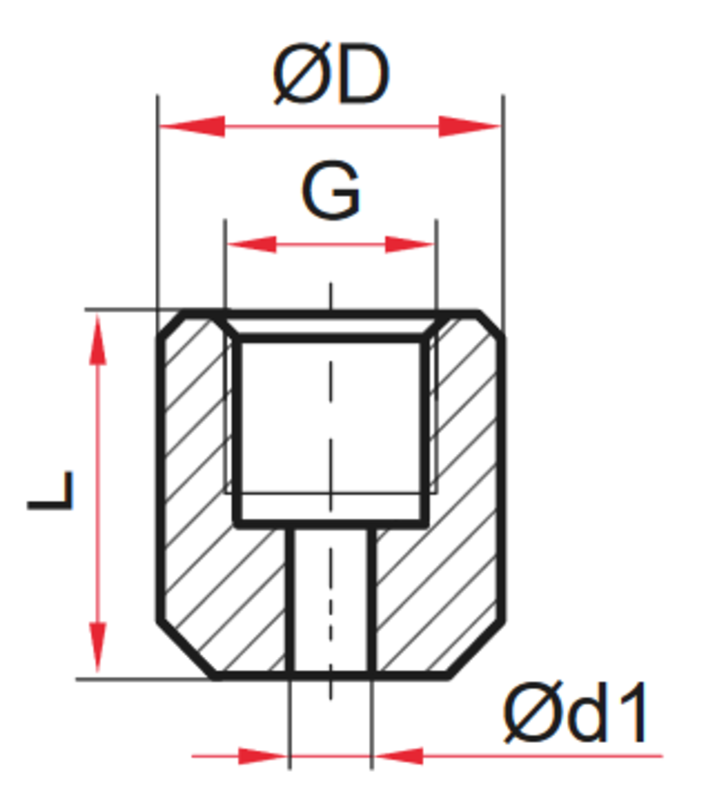

| № 5 БП-ТМ-30-G½ | 30 | 29 | 7 | G½" |
| № 6 БП-ТМ-30-М20×1,5 | 30 | 29 | 7 | М20×1,5 | |
| № 10 БП-ТМ-100-G½ | 100 | 29 | 7 | G½" | |
| № 11 БП-ТМ-100-М20×1,5 | 100 | 29 | 7 | М20×1,5 | |
| № 12 БП-ТМ-30-NPT½ | 30 | 29 | 7 | NPT½ | |
|

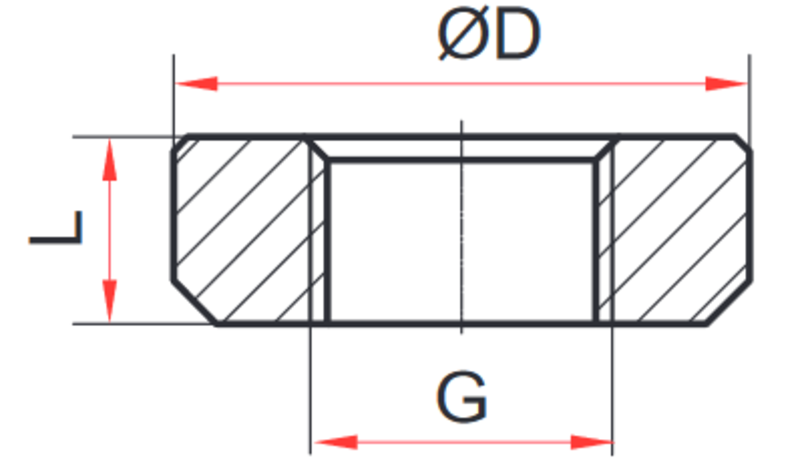

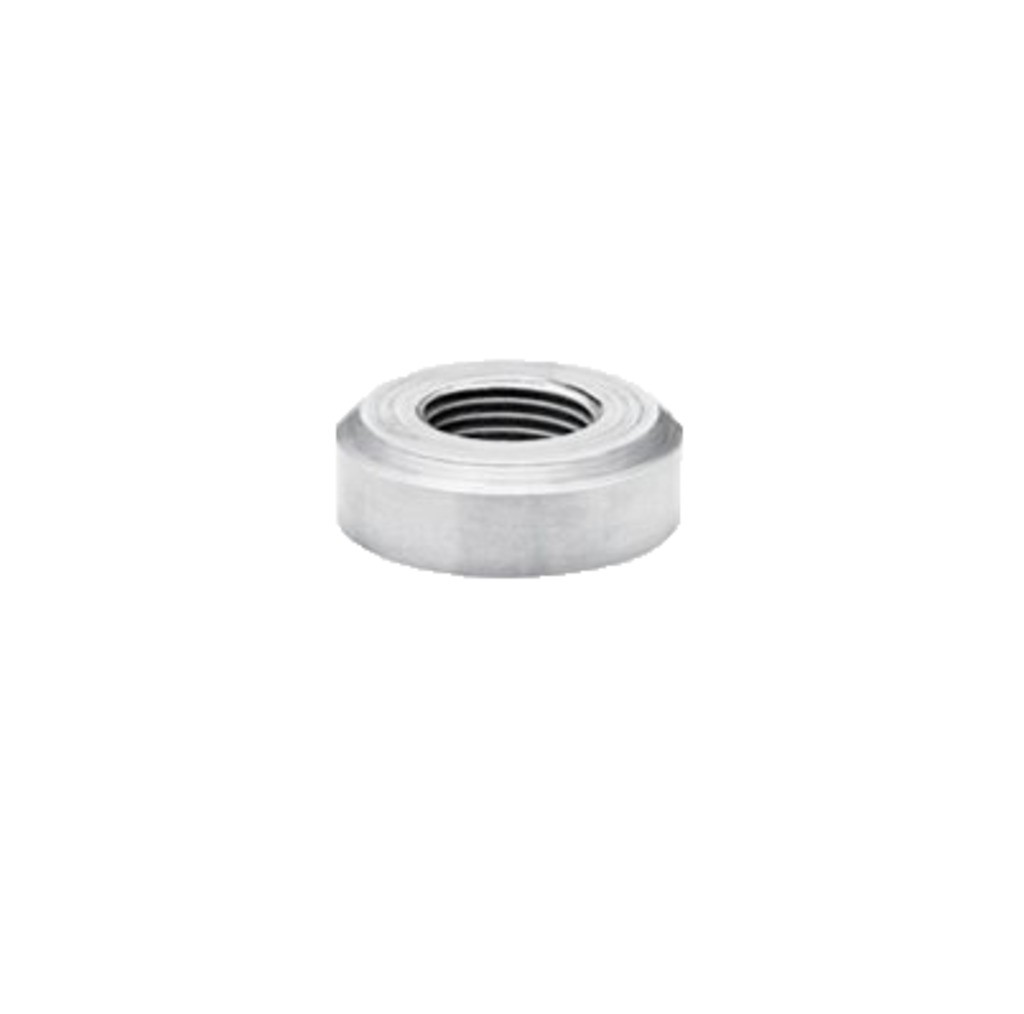

| №13 БП-РПД-И-ФМ-13-G1 | 13 | 50 | – | G1" |
| №14 БП-РПД-И-ФМ-13-G½ | 13 | 40 | – | G½" | |
| №17 БП-РПД-И-ФМ-13-M20×1,5 | 13 | 40 | – | М20×1,5 | |
|

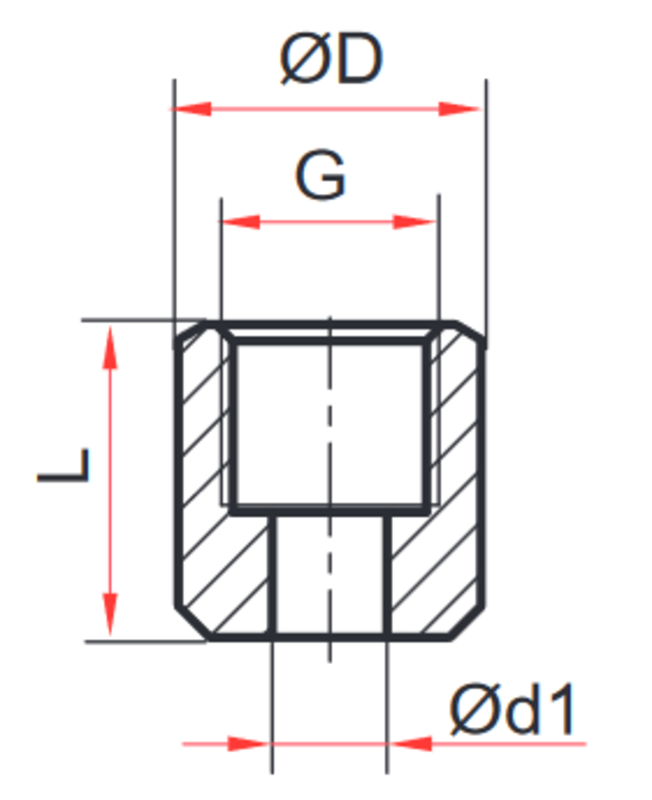

| №18 БП-БТ(СН,ПН)-30-G½ | 30 | 29 | 11 | G½" |
| №19 БП-БТ(СН,ПН)-30-М20х1,5 | 30 | 29 | 11 | М20×1,5 | |
|

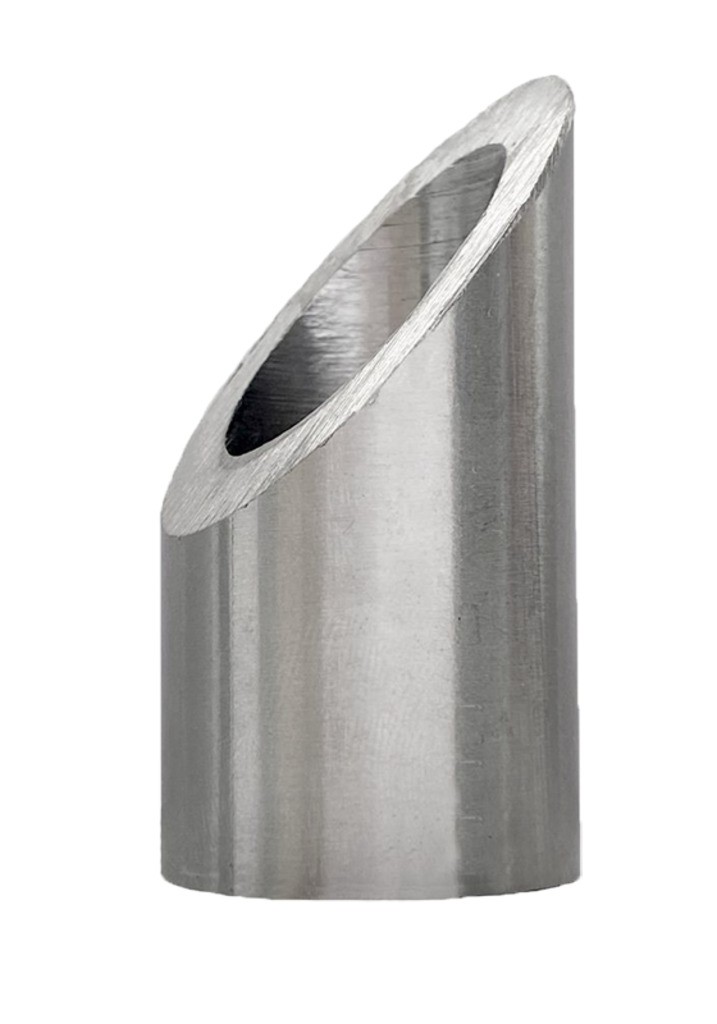

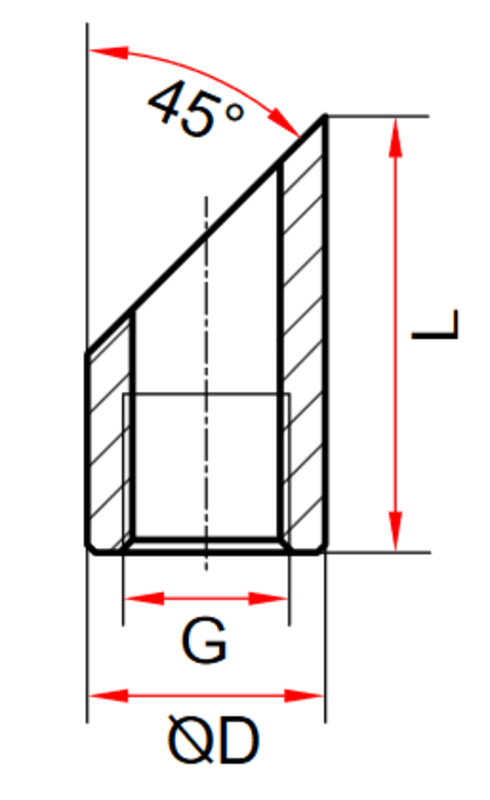

| №20 БП-БТ-55-45град-G½ | 55 | 30 | – | G½" |
| №21 БП-БТ-55-45град-М20×1,5 | 55 | 30 | – | М20×1,5 |
Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
нержавеющая сталь 08Х18Н10
Условное давление:
—
Температура среды:
—
Длина погружной части:
—
Наружный диаметр:
—
Присоединение:
—
М27×2; М20×1,5; G½
Для датчиков со штуцером:
—
Проверка диодов и транзисторов:
—
Высота:
—
13 мм, 25 мм, 30 мм , 40 мм, 55 мм, 100 мм
