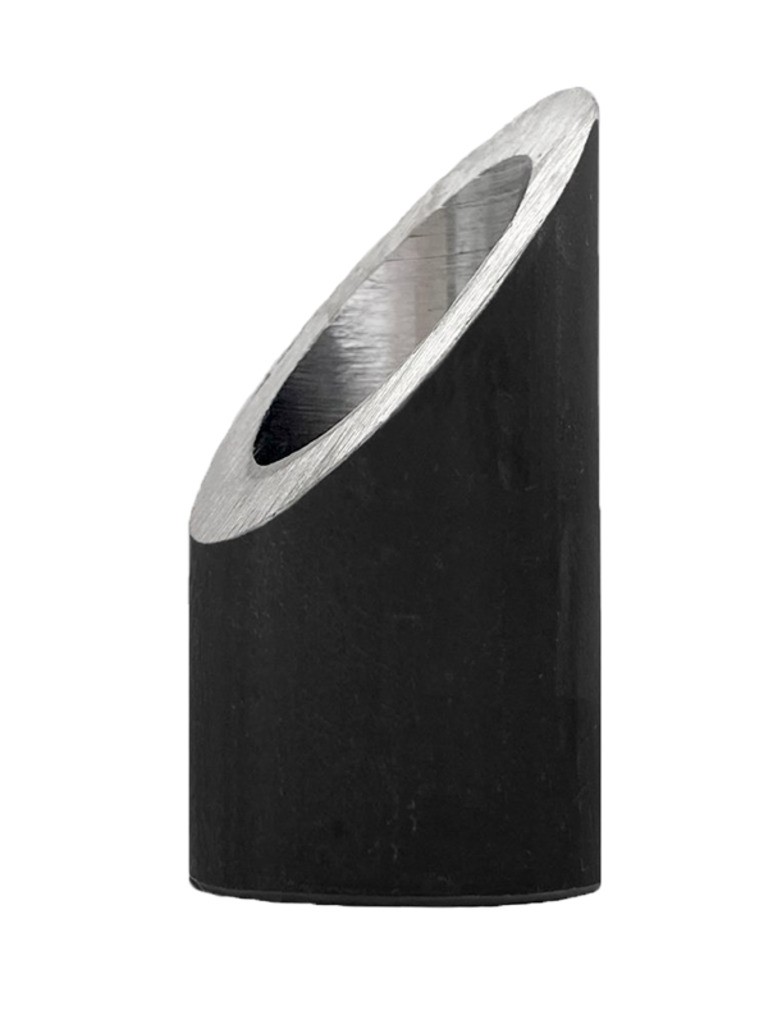

Аксессуар: Бобышки приварные из углеродистой стали
Бобышка предназначена для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены.
Бобышка устанавливается на объекте с применением сварки
Технические характеристики
| Параметр | Значение | |||
| Рабочее давление | 40 МПа | |||
| Присоединение (G) | М27×2; М20×1,5; М12×1,5; G½"; G¼"; NPT½ | |||
| Высота (L) | 13 мм, 25 мм, 30 мм , 40 мм, 55 мм, 100 мм | |||
| Материал | Углеродистая сталь 10 | |||
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| L01956 | Бобышка приварная №1 ТТВ-25-М27*2 | 1...2 недели | 241 руб. |
| L01957 | Бобышка приварная №2 БТ-30-G1/2 | 1...2 недели | 174 руб. |
| L01958 | Бобышка приварная №3 БТ-55-G1/2 | 1...2 недели | 207 руб. |
| L01959 | Бобышка приварная №4 КР-40-G1/2 | 1...2 недели | 168 руб. |
| L01960 | Бобышка приварная №5 ТМ-30-G1/2 | 1...2 недели | 190 руб. |
| L01961 | Бобышка приварная №6 ТМ-30-G1/2 | 1...2 недели | 190 руб. |
| L01962 | Бобышка приварная №7 БТ-30-М20*1,5 | 1...2 недели | 174 руб. |
| L01963 | Бобышка приварная №8 БТ-100-G1/2 | 1...2 недели | 448 руб. |
| L01964 | Бобышка приварная №9 КР-40-М20*1,5 | 1...2 недели | 168 руб. |
| L01965 | Бобышка приварная №10 ТМ-100-G1/2 | 1...2 недели | 470 руб. |
| L01966 | Бобышка приварная №11 ТМ-100-М20*1,5 | 1...2 недели | 571 руб. |
| L01967 | Бобышка приварная №12 ТМ-30-NPT1/2 | 1...2 недели | 347 руб. |
| L01968 | Бобышка приварная №15 КР-35-G1/4 | 1...2 недели | 202 руб. |
| L01969 | Бобышка приварная №16 KP-35-M12x1,5 | 1...2 недели | 202 руб. |
| L01970 | Бобышка приварная №20 БТ-55-45град-G1/2 | 1...2 недели | 302 руб. |
| L01971 | Бобышка приварная №21 БТ-55-45град-М20*1,5 | 1...2 недели | 302 руб. |
Конструктивное исполнение бобышек
| Конструктивное исполнение | Модель | L, мм | ØD, мм | Ød1, мм | G |

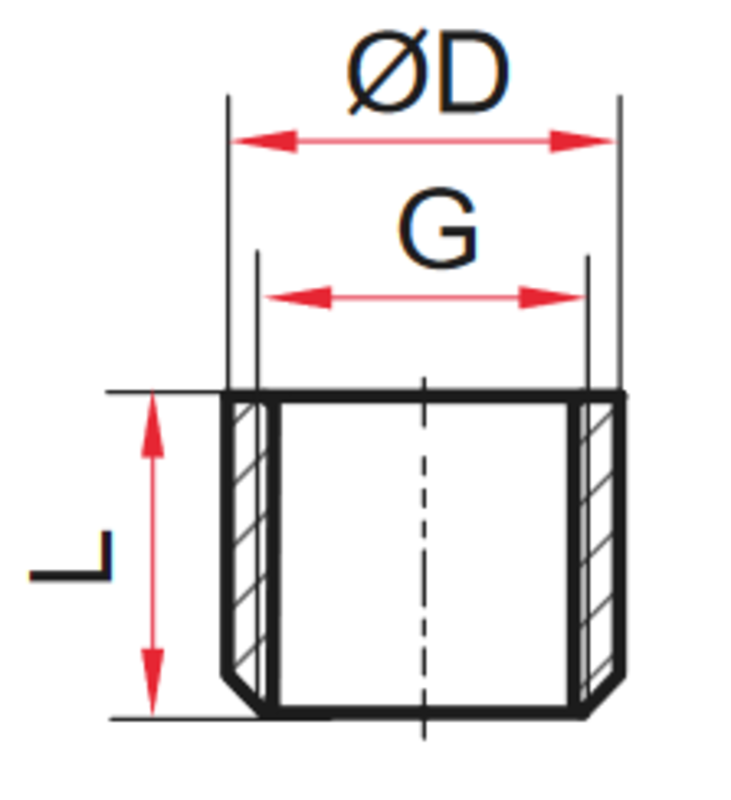

 | № 1 БП-ТТ-В-25-М27×2 | 25 | 31 | – | М27×1,5 |
|

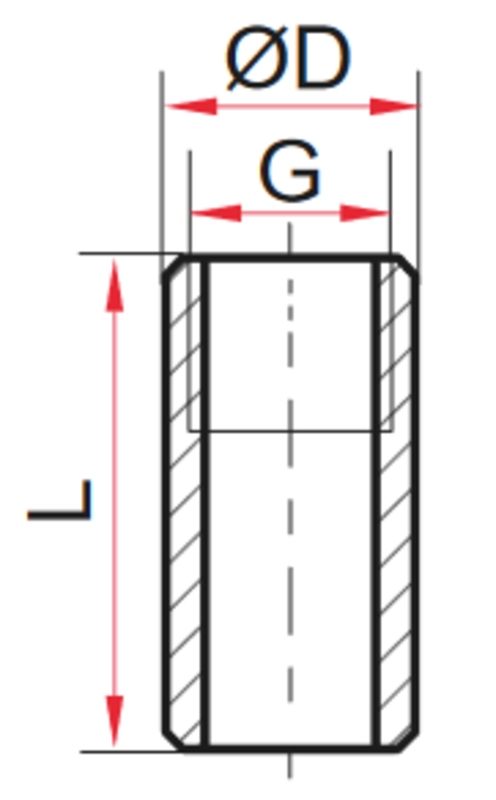

| № 2 БП-БТ-30-G½ | 30 | 29 | – | G½" |
| № 3 БП-БТ-55-G½ | 55 | 29 | – | G½" | |
| № 7 БП-БТ-30-М20×1,5 | 30 | 29 | – | М20×1,5 | |
| № 8 БП-БТ-100-G½ | 100 | 29 | – | G½" | |
|

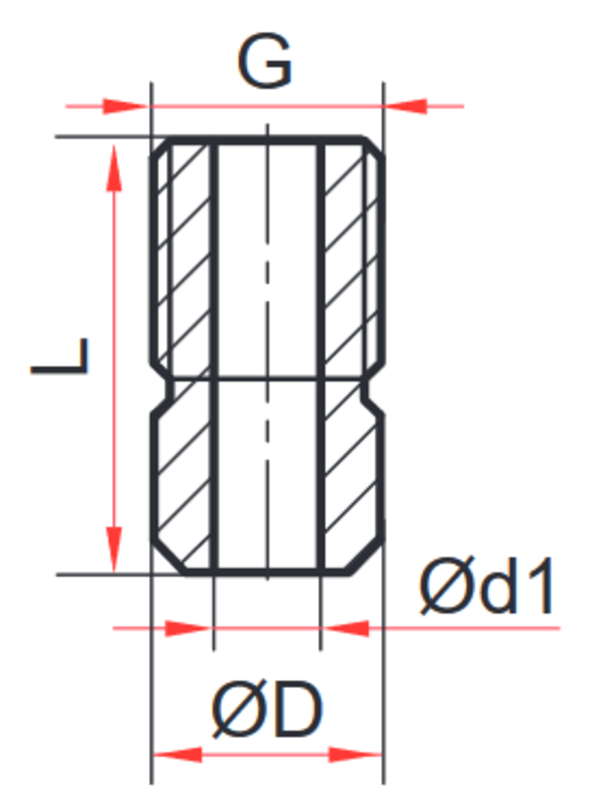

| № 4 БП-КР-40-G½ | 40 | 21 | 10 | G½" |
| № 9 БП-КР-40-М20×1,5 | 40 | 21 | 10 | М20×1,5 | |
| № 15 БП-КР-35-G¼ | 35 | 13,5 | 6 | G¼" | |
| № 16 БП-КР-35-M12×1,5 | 35 | 13,5 | 6 | М12×1,5 | |
|

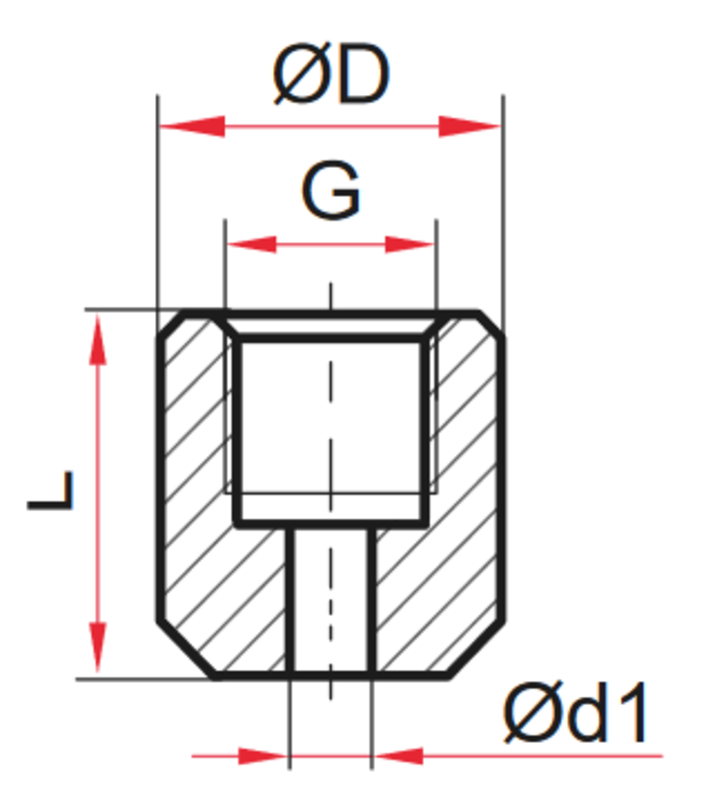

| № 5 БП-ТМ-30-G½ | 30 | 29 | 7 | G½" |
| № 6 БП-ТМ-30-М20×1,5 | 30 | 29 | 7 | М20×1,5 | |
| № 10 БП-ТМ-100-G½ | 100 | 29 | 7 | G½" | |
| № 11 БП-ТМ-100-М20×1,5 | 100 | 29 | 7 | М20×1,5 | |
| № 12 БП-ТМ-30-NPT½ | 30 | 29 | 7 | NPT½ | |
|

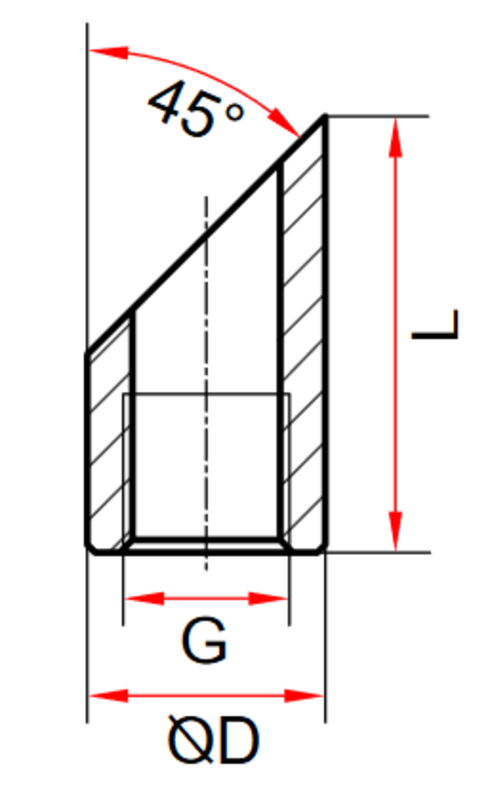

| №20 БП-БТ-55-45град-G½ | 55 | 30 | – | G½" |
| №21 БП-БТ-55-45град-М20×1,5 | 55 | 30 | – | М20×1,5 |
