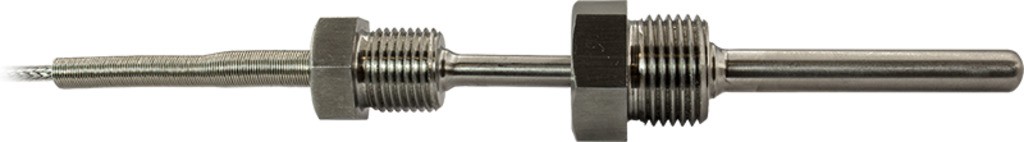

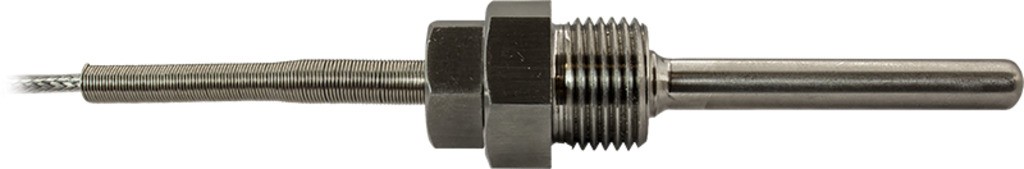

Гильза защитная ГЗ-Н
Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Особенности:
- Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТС-А-4102
- Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM
Технические характеристики
| Параметр | Значение | |
| Условное давление | 2,5 МПа | |
| Температура среды | до +800°С | |
| Длина погружной части (L) | 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт 50 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу | |
| Внутренний диаметр (D2) | 6,1 мм, 8,1 мм | |
| Наружный диаметр (D1) | 8 мм, 10 мм | |
| Внешняя резьба (G1) | M20×1,5, G½" | |
| Внутренняя резьба (G2) | M20×1,5, M16×1,5, G½" | |
| Материал | нержавеющая сталь 08Х18Н10 | |
Все модификации
| Артикул | Модель | Резьба внешняя (G1) | Резьба внутренняя (G2) | Диаметр наружный, мм | Диаметр внутренний, мм | Длина погружной части (L), мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| K66591 | ГЗ-Н-112-060 | М20х1,5 | М20х1,5 | 10 | 8,1 | 60 | Со склада | 917 руб. |
| K66603 | ГЗ-Н-112-075 | М20х1,5 | М20х1,5 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| K66615 | ГЗ-Н-112-080 | М20х1,5 | М20х1,5 | 10 | 8,1 | 80 | Со склада | 1034 руб. |
| K66627 | ГЗ-Н-112-095 | М20х1,5 | М20х1,5 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| K66639 | ГЗ-Н-112-100 | М20х1,5 | М20х1,5 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66651 | ГЗ-Н-112-115 | М20х1,5 | М20х1,5 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |
| K66597 | ГЗ-Н-113-060 | М20х1,5 | М20х1,5 | 8 | 6,1 | 60 | Со склада | 858 руб. |
| K66609 | ГЗ-Н-113-075 | М20х1,5 | М20х1,5 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| K66621 | ГЗ-Н-113-080 | М20х1,5 | М20х1,5 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66633 | ГЗ-Н-113-095 | М20х1,5 | М20х1,5 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| K66645 | ГЗ-Н-113-100 | М20х1,5 | М20х1,5 | 8 | 6,1 | 100 | Ожидается 2025.10.13 | 1092 руб. |
| K66657 | ГЗ-Н-113-115 | М20х1,5 | М20х1,5 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66593 | ГЗ-Н-132-060 | М20х1,5 | G1/2 | 10 | 8,1 | 60 | Со склада | 917 руб. |
| K66605 | ГЗ-Н-132-075 | М20х1,5 | G1/2 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| K66617 | ГЗ-Н-132-080 | М20х1,5 | G1/2 | 10 | 8,1 | 80 | Со склада | 1034 руб. |
| K66629 | ГЗ-Н-132-095 | М20х1,5 | G1/2 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| K66641 | ГЗ-Н-132-100 | М20х1,5 | G1/2 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66653 | ГЗ-Н-132-115 | М20х1,5 | G1/2 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |
| K66599 | ГЗ-Н-133-060 | М20х1,5 | G1/2 | 8 | 6,1 | 60 | Со склада | 858 руб. |
| K66611 | ГЗ-Н-133-075 | М20х1,5 | G1/2 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| K66623 | ГЗ-Н-133-080 | М20х1,5 | G1/2 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66635 | ГЗ-Н-133-095 | М20х1,5 | G1/2 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| K66647 | ГЗ-Н-133-100 | М20х1,5 | G1/2 | 8 | 6,1 | 100 | Со склада | 1092 руб. |
| K66659 | ГЗ-Н-133-115 | М20х1,5 | G1/2 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66595 | ГЗ-Н-172-060 | М20х1,5 | М16х1,5 | 10 | 8,1 | 60 | 120 дней | 917 руб. |
| K66607 | ГЗ-Н-172-075 | М20х1,5 | М16х1,5 | 10 | 8,1 | 75 | Со склада | 917 руб. |
| K66619 | ГЗ-Н-172-080 | М20х1,5 | М16х1,5 | 10 | 8,1 | 80 | 120 дней | 1034 руб. |
| K66631 | ГЗ-Н-172-095 | М20х1,5 | М16х1,5 | 10 | 8,1 | 95 | Со склада | 1034 руб. |
| K66643 | ГЗ-Н-172-100 | М20х1,5 | М16х1,5 | 10 | 8,1 | 100 | 120 дней | 1151 руб. |
| K66655 | ГЗ-Н-172-115 | М20х1,5 | М16х1,5 | 10 | 8,1 | 115 | Со склада | 1151 руб. |
| K66601 | ГЗ-Н-173-060 | М20х1,5 | М16х1,5 | 8 | 6,1 | 60 | 120 дней | 858 руб. |
| K66613 | ГЗ-Н-173-075 | М20х1,5 | М16х1,5 | 8 | 6,1 | 75 | Со склада | 858 руб. |
| K66625 | ГЗ-Н-173-080 | М20х1,5 | М16х1,5 | 8 | 6,1 | 80 | 120 дней | 975 руб. |
| K66637 | ГЗ-Н-173-095 | М20х1,5 | М16х1,5 | 8 | 6,1 | 95 | Со склада | 975 руб. |
| K66649 | ГЗ-Н-173-100 | М20х1,5 | М16х1,5 | 8 | 6,1 | 100 | 120 дней | 1092 руб. |
| K66661 | ГЗ-Н-173-115 | М20х1,5 | М16х1,5 | 8 | 6,1 | 115 | Со склада | 1092 руб. |
| K66592 | ГЗ-Н-312-060 | G1/2 | М20х1,5 | 10 | 8,1 | 60 | Со склада | 917 руб. |
| K66604 | ГЗ-Н-312-075 | G1/2 | М20х1,5 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| K66616 | ГЗ-Н-312-080 | G1/2 | М20х1,5 | 10 | 8,1 | 80 | Со склада | 1034 руб. |
| K66628 | ГЗ-Н-312-095 | G1/2 | М20х1,5 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| K66640 | ГЗ-Н-312-100 | G1/2 | М20х1,5 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66652 | ГЗ-Н-312-115 | G1/2 | М20х1,5 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |
| K66598 | ГЗ-Н-313-060 | G1/2 | М20х1,5 | 8 | 6,1 | 60 | Со склада | 858 руб. |
| K66610 | ГЗ-Н-313-075 | G1/2 | М20х1,5 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| K66622 | ГЗ-Н-313-080 | G1/2 | М20х1,5 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66634 | ГЗ-Н-313-095 | G1/2 | М20х1,5 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| K66646 | ГЗ-Н-313-100 | G1/2 | М20х1,5 | 8 | 6,1 | 100 | Со склада | 1092 руб. |
| K66658 | ГЗ-Н-313-115 | G1/2 | М20х1,5 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66594 | ГЗ-Н-332-060 | G1/2 | G1/2 | 10 | 8,1 | 60 | Под заказ к 2026.03.15 | 917 руб. |
| K66606 | ГЗ-Н-332-075 | G1/2 | G1/2 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| K66618 | ГЗ-Н-332-080 | G1/2 | G1/2 | 10 | 8,1 | 80 | Под заказ к 2026.03.15 | 1034 руб. |
| K66630 | ГЗ-Н-332-095 | G1/2 | G1/2 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| K66642 | ГЗ-Н-332-100 | G1/2 | G1/2 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66654 | ГЗ-Н-332-115 | G1/2 | G1/2 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |
| K66600 | ГЗ-Н-333-060 | G1/2 | G1/2 | 8 | 6,1 | 60 | Со склада | 858 руб. |
| K66612 | ГЗ-Н-333-075 | G1/2 | G1/2 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| K66624 | ГЗ-Н-333-080 | G1/2 | G1/2 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66636 | ГЗ-Н-333-095 | G1/2 | G1/2 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| K66648 | ГЗ-Н-333-100 | G1/2 | G1/2 | 8 | 6,1 | 100 | Со склада | 1092 руб. |
| K66660 | ГЗ-Н-333-115 | G1/2 | G1/2 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66596 | ГЗ-Н-372-060 | G1/2 | М16х1,5 | 10 | 8,1 | 60 | 120 дней | 917 руб. |
| K66608 | ГЗ-Н-372-075 | G1/2 | М16х1,5 | 10 | 8,1 | 75 | Со склада | 917 руб. |
| K66620 | ГЗ-Н-372-080 | G1/2 | М16х1,5 | 10 | 8,1 | 80 | 120 дней | 1034 руб. |
| K66632 | ГЗ-Н-372-095 | G1/2 | М16х1,5 | 10 | 8,1 | 95 | Со склада | 1034 руб. |
| K66644 | ГЗ-Н-372-100 | G1/2 | М16х1,5 | 10 | 8,1 | 100 | 120 дней | 1151 руб. |
| K66656 | ГЗ-Н-372-115 | G1/2 | М16х1,5 | 10 | 8,1 | 115 | Снято с производства | 1151 руб. |
| K66602 | ГЗ-Н-373-060 | G1/2 | М16х1,5 | 8 | 6,1 | 60 | 120 дней | 858 руб. |
| K66614 | ГЗ-Н-373-075 | G1/2 | М16х1,5 | 8 | 6,1 | 75 | Снято с производства | 858 руб. |
| K66626 | ГЗ-Н-373-080 | G1/2 | М16х1,5 | 8 | 6,1 | 80 | 120 дней | 975 руб. |
| K66638 | ГЗ-Н-373-095 | G1/2 | М16х1,5 | 8 | 6,1 | 95 | Снято с производства | 975 руб. |
| K66650 | ГЗ-Н-373-100 | G1/2 | М16х1,5 | 8 | 6,1 | 100 | 120 дней | 1092 руб. |
| K66662 | ГЗ-Н-373-115 | G1/2 | М16х1,5 | 8 | 6,1 | 115 | Снято с производства | 1092 руб. |

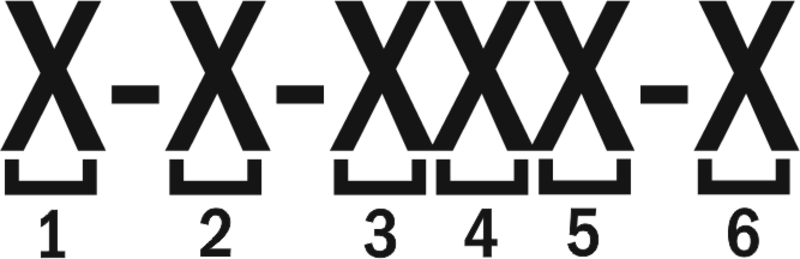

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Крепление датчика | ГЗ | Резьбовое |
| ГЗГ | Гермоввод | ||
| ГЗЖ | Зажим с винтом | ||
| 2 | Давление | В | 25 МПа |
| Н | 2,5 МПа | ||
| 3 | Резьба внешняя | 1 | М20×1,5 |
| 3 | G½" | ||
| 4 | Резьба внутренняя | 0 | Нет резьбы |
| 1 | М20×1,5 | ||
| 3 | G½" | ||
| 7 | М16×1,5 | ||
| 5 | Диаметр наружный/внутренний | 1 | 16 мм/11,6 мм |
| 2 | 10 мм/8,1 мм | ||
| 3 | 8 мм/6,1 мм | ||
| 6 | Длина | 060 | 60 мм |
| 080 | 80 мм | ||
| 100 | 100 мм | ||
| ... | |||
| Модель | Давление, МПа | G1 | G2 | D1, мм | D2, мм |
| ГЗ-Н-112 | 2,5 | M20×1,5 | M20×1,5 | 10 | 8,1 |
| ГЗ-Н-113 | 2,5 | M20×1,5 | M20×1,5 | 8 | 6,1 |
| ГЗ-Н-172 | 2,5 | M20×1,5 | M16×1,5 | 10 | 8,1 |
| ГЗ-Н-173 | 2,5 | M20×1,5 | M16×1,5 | 8 | 6,1 |
| ГЗ-Н-132 | 2,5 | M20×1,5 | G½" | 10 | 8,1 |
| ГЗ-Н-133 | 2,5 | M20×1,5 | G½" | 8 | 6,1 |
| ГЗ-Н-312 | 2,5 | G½" | M20×1,5 | 10 | 8,1 |
| ГЗ-Н-313 | 2,5 | G½" | M20×1,5 | 8 | 6,1 |
| ГЗ-Н-372 | 2,5 | G½" | M16×1,5 | 10 | 8,1 |
| ГЗ-Н-373 | 2,5 | G½" | M16×1,5 | 8 | 6,1 |
| ГЗ-Н-332 | 2,5 | G½" | G½" | 10 | 8,1 |
| ГЗ-Н-333 | 2,5 | G½" | G½" | 8 | 6,1 |

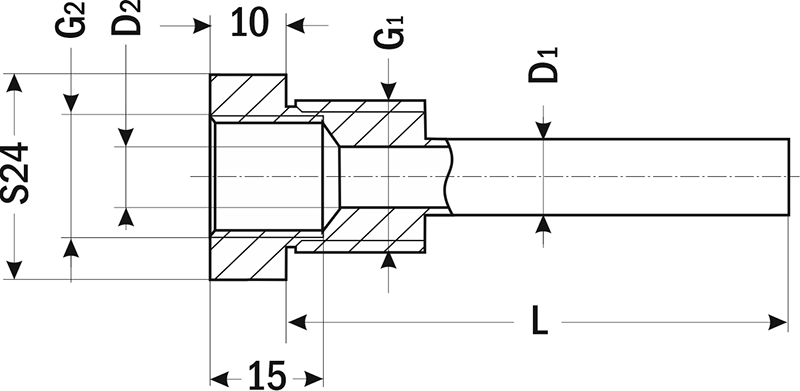

| Габаритные размеры |
 |
Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
нержавеющая сталь 08Х18Н10
Условное давление:
—
2,5 МПа
Температура среды:
—
до +800°С
Длина погружной части:
—
60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт, 50 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу
Наружный диаметр:
—
8 мм, 10 мм
Присоединение:
—
резьба внешняя M20×1,5, G½
Для датчиков со штуцером:
—
M20×1,5, M16×1,5, G½
