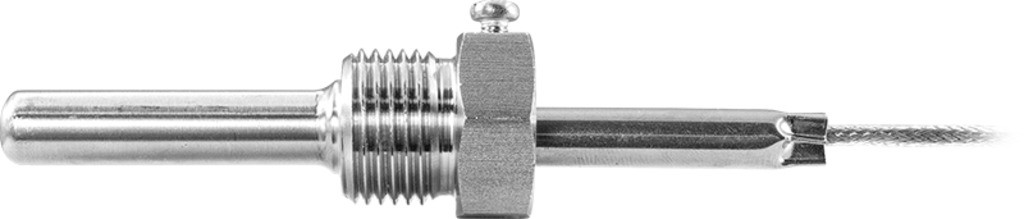

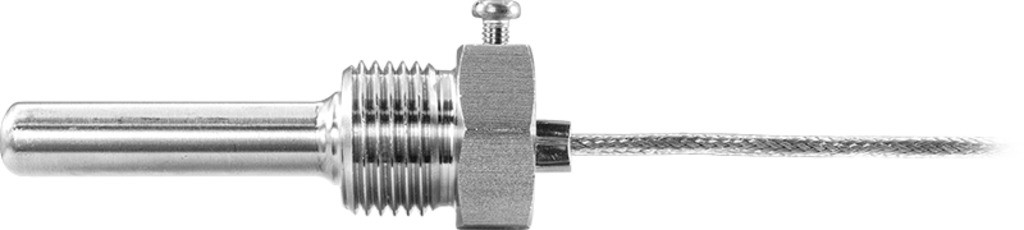

Гильза защитная ГЗЖ-Н
Распродажа
Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы
Особенности:
- Гильзы подходят для установки датчиков без монтажных элементов с диаметром, не превышающим D2 (см. чертеж). Датчик фиксируется в гильзе с помощью винта М4, что позволяет монтировать в такую гильзу широкий ассортимент датчиков вне зависимости от наличия у них штуцера, например, ТП-А-4001, ТП-А-4002, ТП-А-4011-3, ТП-А-4021, ТП-А-4501, ТС-А-4001, ТС-А-4071, ТС-А-4011, ТС-А-4021, ТС-А-4501
- В продаже имеются уцененные гильзы без отверстия под винт для фиксации датчика. Крепление может производиться на силикон и высокотемпературный силикон

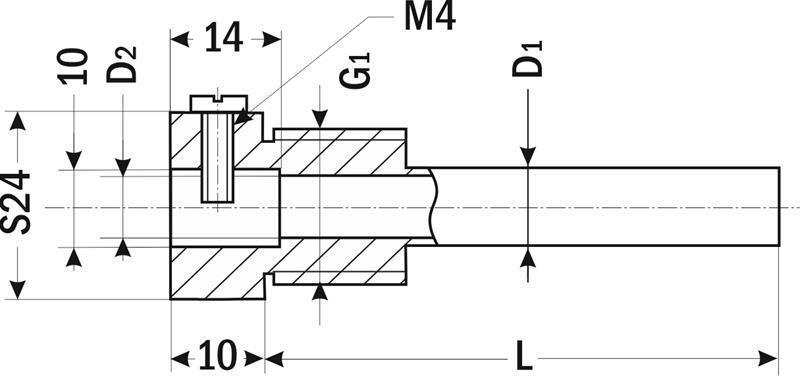

| Габаритные размеры |
 |
| Модель | Давление, МПа | G1 | D1, мм | D2, мм |
| ГЗЖ-Н-102 | 2,5 | M20×1,5 | 10 | 8,1 |
| ГЗЖ-Н-103 | 2,5 | M20×1,5 | 8 | 6,1 |
| ГЗЖ-Н-302 | 2,5 | G½" | 10 | 8,1 |
| ГЗЖ-Н-303 | 2,5 | G½" | 8 | 6,1 |
Технические характеристики
| Параметр | Значение | |
| Условное давление | 2,5 МПа | |
| Температура среды | до +800°С | |
| Длина погружной части (L) | 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм – стандарт 120 мм, 160 мм, 200 мм, 250 мм, 320 мм – по заказу | |
| Внутренний диаметр (D2) | 6,1 мм, 8,1 мм | |
| Наружный диаметр (D1) | 8 мм, 10 мм | |
| Внешняя резьба (G1) | М20×1,5, G½" | |
| Материал | нержавеющая сталь 08Х18Н10 | |
Все модификации
| Артикул | Модель | Резьба внешняя | Наружный диаметр, мм | Внутренний диаметр, мм | Длина погружной части, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|
| K66567 | ГЗЖ-Н-303-060 | G1/2 | 8 | 6,1 | 60 | Со склада | 858 руб. |
| K66571 | ГЗЖ-Н-303-075 | G1/2 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| F76700 | Описание: Наружный диаметр, мм: 8; Длина погружной части, мм: 75; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон | Со склада | 521 руб. | ||||
| K66575 | ГЗЖ-Н-303-080 | G1/2 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66579 | ГЗЖ-Н-303-095 | G1/2 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| F76701 | Описание: Наружный диаметр, мм: 8; Длина погружной части, мм: 95; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон | Снято с производства | 592 руб. | ||||
| K66583 | ГЗЖ-Н-303-100 | G1/2 | 8 | 6,1 | 100 | Со склада | 1092 руб. |
| K66587 | ГЗЖ-Н-303-115 | G1/2 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66569 | ГЗЖ-Н-302-060 | G1/2 | 10 | 8,1 | 60 | Ожидается 2025.12.01 | 917 руб. |
| K66573 | ГЗЖ-Н-302-075 | G1/2 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| F76697 | Описание: Наружный диаметр, мм: 10; Длина погружной части, мм: 75; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон | Снято с производства | 556 руб. | ||||
| K66577 | ГЗЖ-Н-302-080 | G1/2 | 10 | 8,1 | 80 | Со склада | 1034 руб. |
| K66581 | ГЗЖ-Н-302-095 | G1/2 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| F76698 | Описание: Наружный диаметр, мм: 10; Длина погружной части, мм: 95; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон | Со склада | 627 руб. | ||||
| K66585 | ГЗЖ-Н-302-100 | G1/2 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66589 | ГЗЖ-Н-302-115 | G1/2 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |
| F76699 | Описание: Наружный диаметр, мм: 10; Длина погружной части, мм: 115; Резьба внешняя: G1/2. Причина уценки: без отверстия под винт для фиксации датчика. Тип крепления: силикон, высокотемпературный силикон | Со склада | 698 руб. | ||||
| K66568 | ГЗЖ-Н-103-060 | М20х1,5 | 8 | 6,1 | 60 | Ожидается 2025.10.13 | 858 руб. |
| K66572 | ГЗЖ-Н-103-075 | М20х1,5 | 8 | 6,1 | 75 | 120 дней | 858 руб. |
| K66576 | ГЗЖ-Н-103-080 | М20х1,5 | 8 | 6,1 | 80 | Со склада | 975 руб. |
| K66580 | ГЗЖ-Н-103-095 | М20х1,5 | 8 | 6,1 | 95 | 120 дней | 975 руб. |
| K66584 | ГЗЖ-Н-103-100 | М20х1,5 | 8 | 6,1 | 100 | Со склада | 1092 руб. |
| K66588 | ГЗЖ-Н-103-115 | М20х1,5 | 8 | 6,1 | 115 | 120 дней | 1092 руб. |
| K66570 | ГЗЖ-Н-102-060 | М20х1,5 | 10 | 8,1 | 60 | Со склада | 917 руб. |
| K66574 | ГЗЖ-Н-102-075 | М20х1,5 | 10 | 8,1 | 75 | 120 дней | 917 руб. |
| K66578 | ГЗЖ-Н-102-080 | М20х1,5 | 10 | 8,1 | 80 | Со склада | 1034 руб. |
| K66582 | ГЗЖ-Н-102-095 | М20х1,5 | 10 | 8,1 | 95 | 120 дней | 1034 руб. |
| K66586 | ГЗЖ-Н-102-100 | М20х1,5 | 10 | 8,1 | 100 | Со склада | 1151 руб. |
| K66590 | ГЗЖ-Н-102-115 | М20х1,5 | 10 | 8,1 | 115 | 120 дней | 1151 руб. |

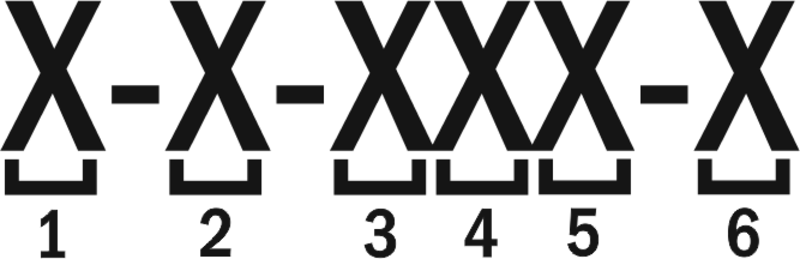

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Крепление датчика | ГЗ | Резьбовое |
| ГЗГ | Гермоввод | ||
| ГЗЖ | Зажим с винтом | ||
| 2 | Давление | В | 25 МПа |
| Н | 2,5 МПа | ||
| 3 | Резьба внешняя | 1 | М20×1,5 |
| 3 | G½" | ||
| 4 | Резьба внутренняя | 0 | Нет резьбы |
| 1 | М20×1,5 | ||
| 3 | G½" | ||
| 7 | М16×1,5 | ||
| 5 | Диаметр наружный/внутренний | 1 | 16 мм/11,6 мм |
| 2 | 10 мм/8,1 мм | ||
| 3 | 8 мм/6,1 мм | ||
| 6 | Длина | 060 | 60 мм |
| 080 | 80 мм | ||
| 100 | 100 мм | ||
| ... | |||
