Гильзы из нержавеющей стали ГЗ для БТ серии 211, 220, ТТ-В
Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В. Повышают устойчивость средств измерения к воздействию агрессивных измеряемых сред и высоких давлений.
При заказе гильз из нержавеющей стали необходимо указать тип и серию термометра, наружную резьбу гильзы и длину погружной части гильзы (L).
Технические характеристики
| Параметр | Значение |
| Рабочее давление | 25 МПа |
| Диаметр гильзы - БТ серия 211, ТТ-В - БТ серия 220 | 10 мм 14 мм |
| Материал | Нержавеющая сталь 08Х18Н10 |
| Техническая документация - БТ-211, 220 - ТТ-В | ТУ 4211-001-4719015564-2008 ТУ 4321-002-4719015564-2008 |
Все модификации
| Артикул | Модель | Модель | L погр, мм | Резьба | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| K14426 | ТТ-В-30 | ГЗ для ТТ-В | 30 | G1/2 | 1...2 недели | 1185 руб. |
| K14427 | ТТ-В-40 | ГЗ для ТТ-В | 40 | G1/2 | 1...2 недели | 1210 руб. |
| K14428 | БТ-211-46 | ГЗ для БТ серии 211 | 46 | G1/2 | 1...2 недели | 1046 руб. |
| K14429 | БТ-220-46 | ГЗ для БТ серии 220 | 46 | G1/2 | 1...2 недели | 1172 руб. |
| K14430 | ТТ-В-50 | ГЗ для ТТ-В | 50 | G1/2 | 1...2 недели | 1223 руб. |
| K14431 | БТ-211-64 | ГЗ для БТ серии 211 | 64 | G1/2 | 1...2 недели | 1104 руб. |
| K14432 | БТ-220-64 | ГЗ для БТ серии 220 | 64 | G1/2 | 1...2 недели | 1223 руб. |
| K14433 | ТТ-В-64 | ГЗ для ТТ-В | 64 | G1/2 | 1...2 недели | 1242 руб. |
| K14434 | БТ-211-100 | ГЗ для БТ серии 211 | 100 | G1/2 | 1...2 недели | 1160 руб. |
| K14435 | БТ-220-100 | ГЗ для БТ серии 220 | 100 | G1/2 | 1...2 недели | 1273 руб. |
| K14436 | ТТ-В-100 | ГЗ для ТТ-В | 100 | G1/2 | 1...2 недели | 1267 руб. |
| K14437 | БТ-211-150 | ГЗ для БТ серии 211 | 150 | G1/2 | 1...2 недели | 1204 руб. |
| K14438 | БТ-220-150 | ГЗ для БТ серии 220 | 150 | G1/2 | 1...2 недели | 1323 руб. |
| K14439 | ТТ-В-150 | ГЗ для ТТ-В | 150 | G1/2 | 1...2 недели | 1323 руб. |
| K14440 | БТ-211-200 | ГЗ для БТ серии 211 | 200 | G1/2 | 1...2 недели | 1248 руб. |
| K14441 | БТ-220-200 | ГЗ для БТ серии 220 | 200 | G1/2 | 1...2 недели | 1374 руб. |
| K14442 | БТ-211-250 | ГЗ для БТ серии 211 | 250 | G1/2 | 1...2 недели | 1298 руб. |
| K14443 | БТ-220-250 | ГЗ для БТ серии 220 | 250 | G1/2 | 1...2 недели | 1437 руб. |
| K14444 | БТ-211-300 | ГЗ для БТ серии 211 | 300 | G1/2 | 1...2 недели | 1381 руб. |
| K14445 | БТ-220-300 | ГЗ для БТ серии 220 | 300 | G1/2 | 1...2 недели | 1512 руб. |
| K14446 | ТТ-В-30 | ГЗ для ТТ-В | 30 | М20х1,5 | 1...2 недели | 1184 руб. |
| K14447 | ТТ-В-40 | ГЗ для ТТ-В | 40 | М20х1,5 | 1...2 недели | 1210 руб. |
| K14448 | БТ-211-46 | ГЗ для БТ серии 211 | 46 | М20х1,5 | 1...2 недели | 1046 руб. |
| K14449 | БТ-220-46 | ГЗ для БТ серии 220 | 46 | М20х1,5 | 1...2 недели | 1172 руб. |
| K14450 | ТТ-В-50 | ГЗ для ТТ-В | 50 | М20х1,5 | 1...2 недели | 1223 руб. |
| K14451 | БТ-211-64 | ГЗ для БТ серии 211 | 64 | М20х1,5 | 1...2 недели | 1104 руб. |
| K14452 | БТ-220-64 | ГЗ для БТ серии 220 | 64 | М20х1,5 | 1...2 недели | 1223 руб. |
| K14453 | ТТ-В-64 | ГЗ для ТТ-В | 64 | М20х1,5 | 1...2 недели | 1242 руб. |
| K14454 | БТ-211-100 | ГЗ для БТ серии 211 | 100 | М20х1,5 | 1...2 недели | 1160 руб. |
| K14455 | БТ-220-100 | ГЗ для БТ серии 220 | 100 | М20х1,5 | 1...2 недели | 1273 руб. |
| K14456 | ТТ-В-100 | ГЗ для ТТ-В | 100 | М20х1,5 | 1...2 недели | 1267 руб. |
| K14457 | БТ-211-150 | ГЗ для БТ серии 211 | 150 | М20х1,5 | 1...2 недели | 1204 руб. |
| K14458 | БТ-220-150 | ГЗ для БТ серии 220 | 150 | М20х1,5 | 1...2 недели | 1323 руб. |
| K14459 | ТТ-В-150 | ГЗ для ТТ-В | 150 | М20х1,5 | 1...2 недели | 1323 руб. |
| K14460 | БТ-211-200 | ГЗ для БТ серии 211 | 200 | М20х1,5 | 1...2 недели | 1248 руб. |
| K14461 | БТ-220-200 | ГЗ для БТ серии 220 | 200 | М20х1,5 | 1...2 недели | 1374 руб. |
| K14462 | БТ-211-250 | ГЗ для БТ серии 211 | 250 | М20х1,5 | 1...2 недели | 1298 руб. |
| K14463 | БТ-220-250 | ГЗ для БТ серии 220 | 250 | М20х1,5 | 1...2 недели | 1437 руб. |
| K14464 | БТ-211-300 | ГЗ для БТ серии 211 | 300 | М20х1,5 | 1...2 недели | 1381 руб. |
| K14465 | БТ-220-300 | ГЗ для БТ серии 220 | 300 | М20х1,5 | 1...2 недели | 1512 руб. |
| Габаритные размеры | |

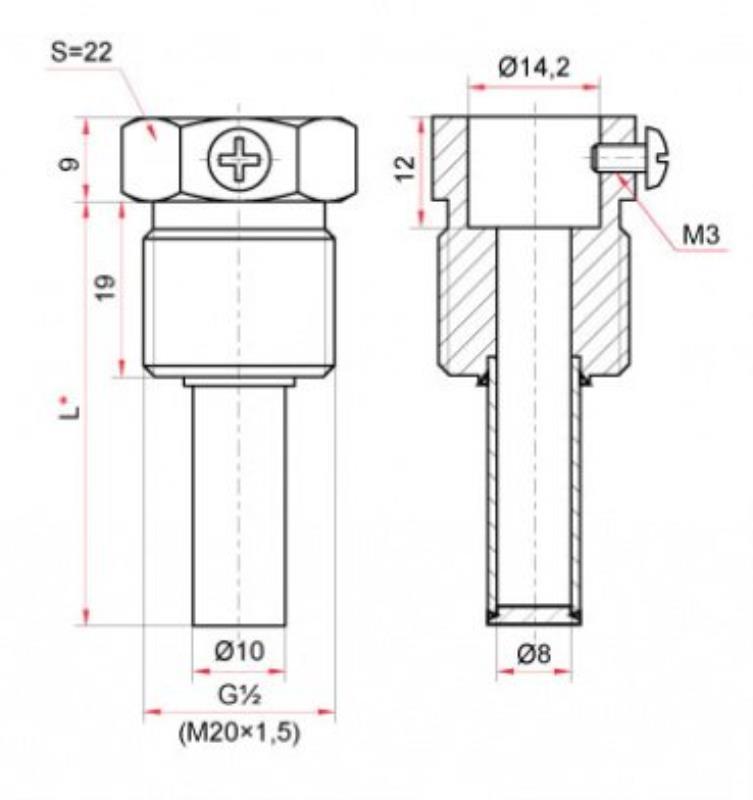

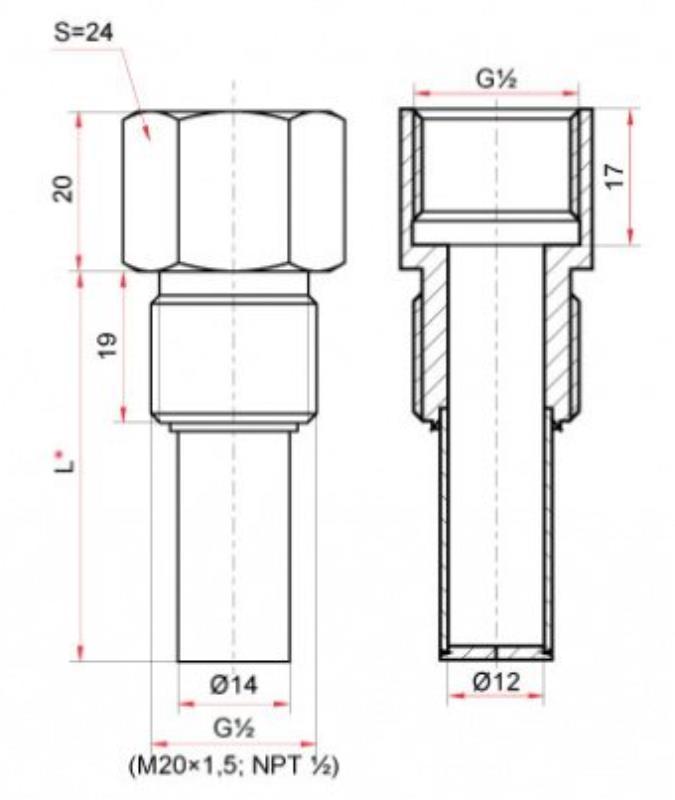

| Гильза для термометров БТ серии 211 | Гильза для термометров БТ серии 220 |
 |  |

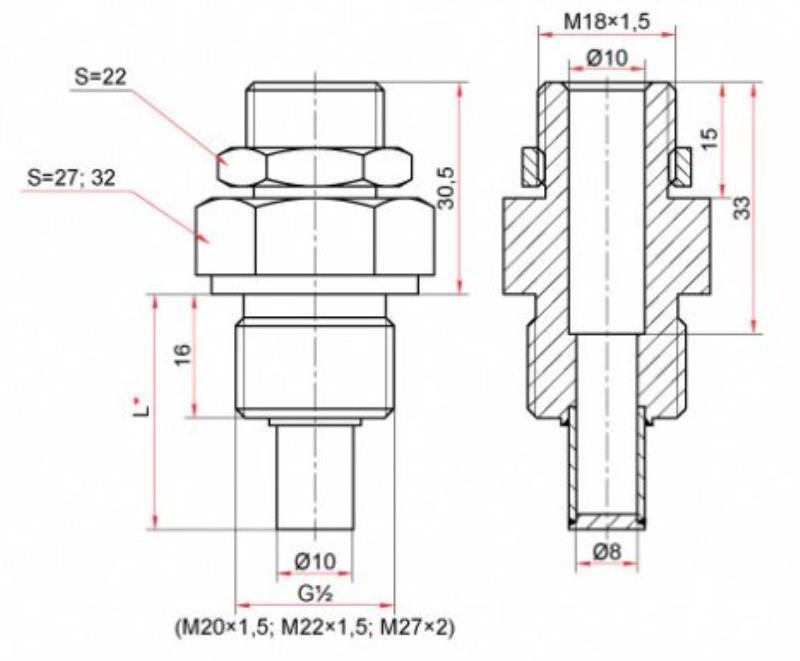

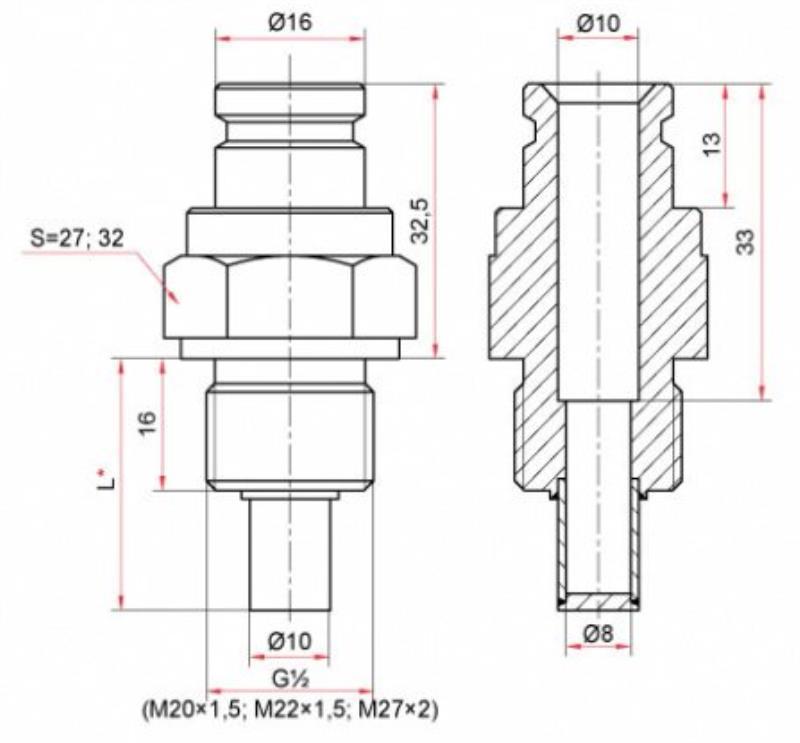

| Гильза для термометров ТТ-В (РЧ Исп. 1 - прямые / угловые) | Гильза для термометров ТТ-В (РЧ Исп. 2 - угловые) |
 |  |
* – длина погружной части для: БТ серия 211; БТ серия 220; ТТ-В.
