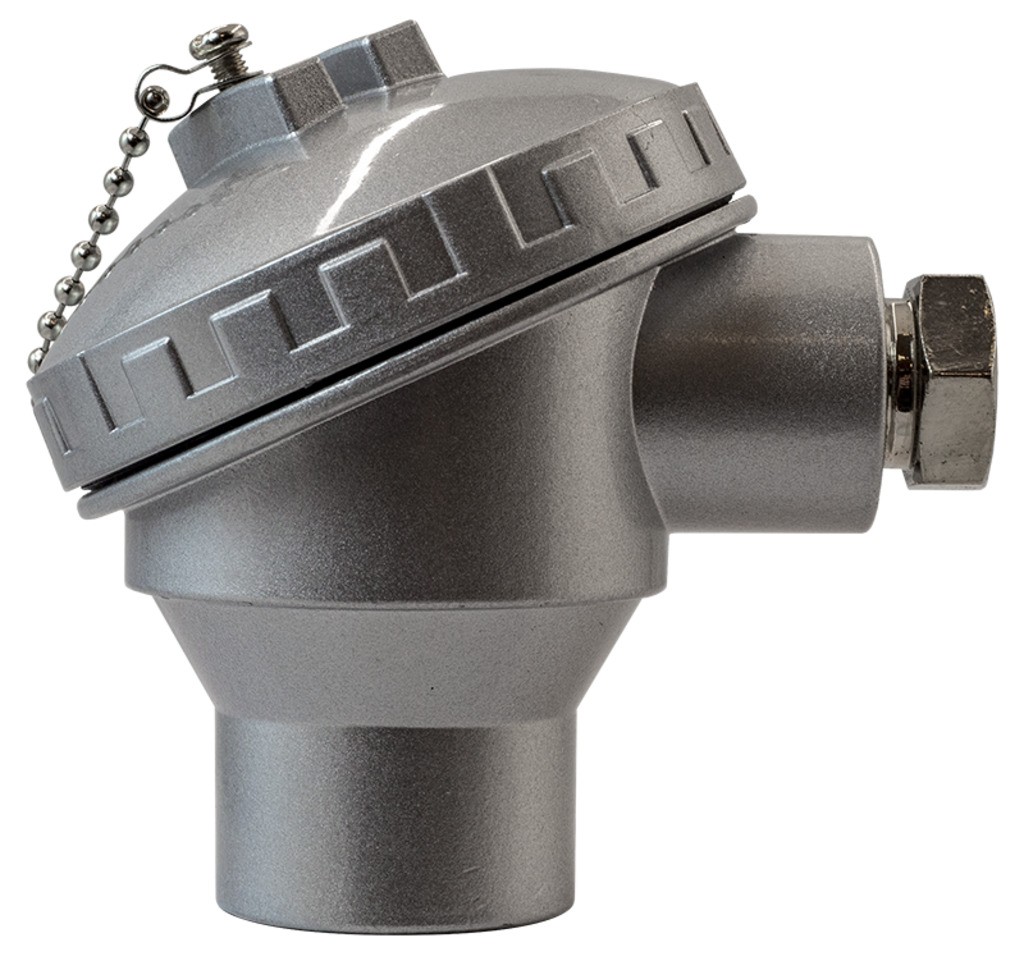

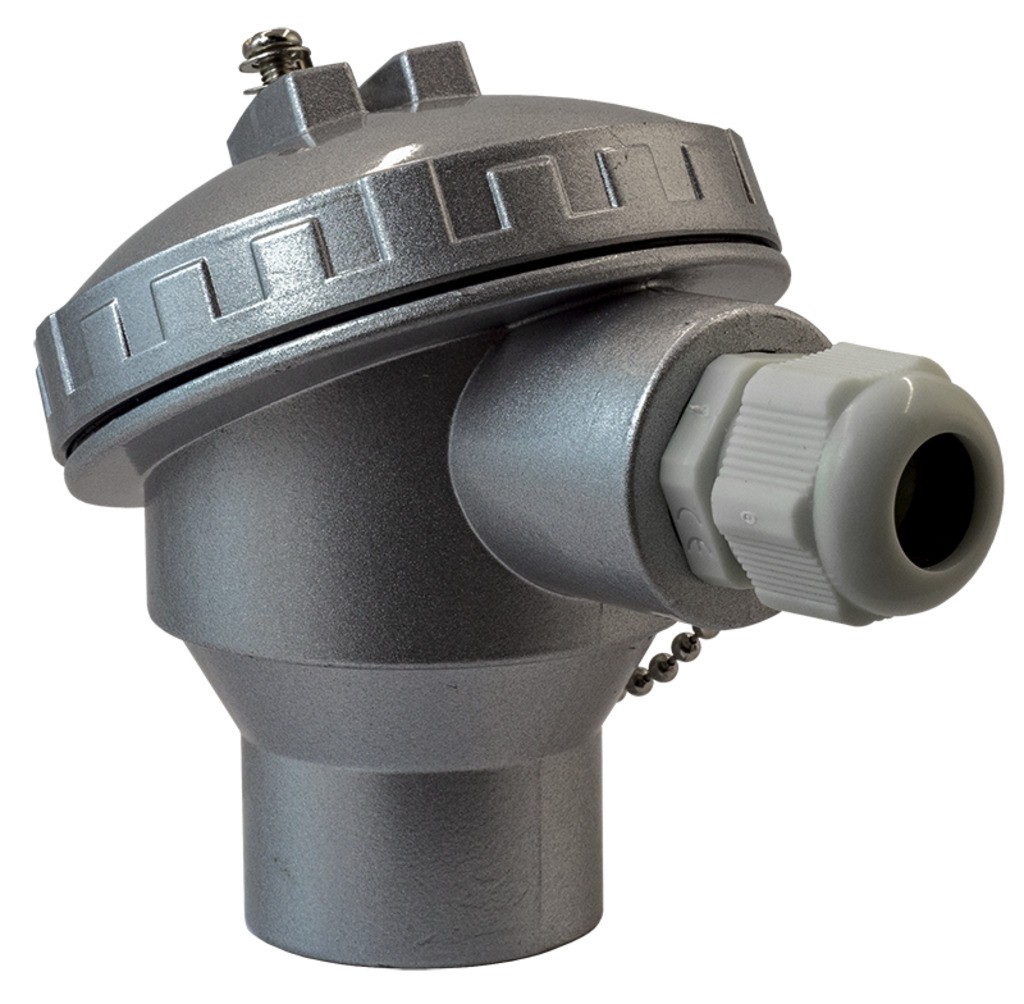

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР

Name: Коммутационная головка для термодатчиков ГДТ-51-33/40-АР
Brand: АРК "Энергосервис"
SKU: A9489
Price: 975 RUB
Availability: InStock

Новинка

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.0

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.1

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.2

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.3

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.4

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.5

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.6

Коммутационная головка для термодатчиков ГДТ-51-33/40-АР рис.7

Артикул: A9489

Сравнить

Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).

От 975 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

Условное давление:

—

Температура среды:

—

Узнать цену

Описание
Характеристики

Особенности:

Стандартная резьба G½" (или заказные G¼", G¾", G1") позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы

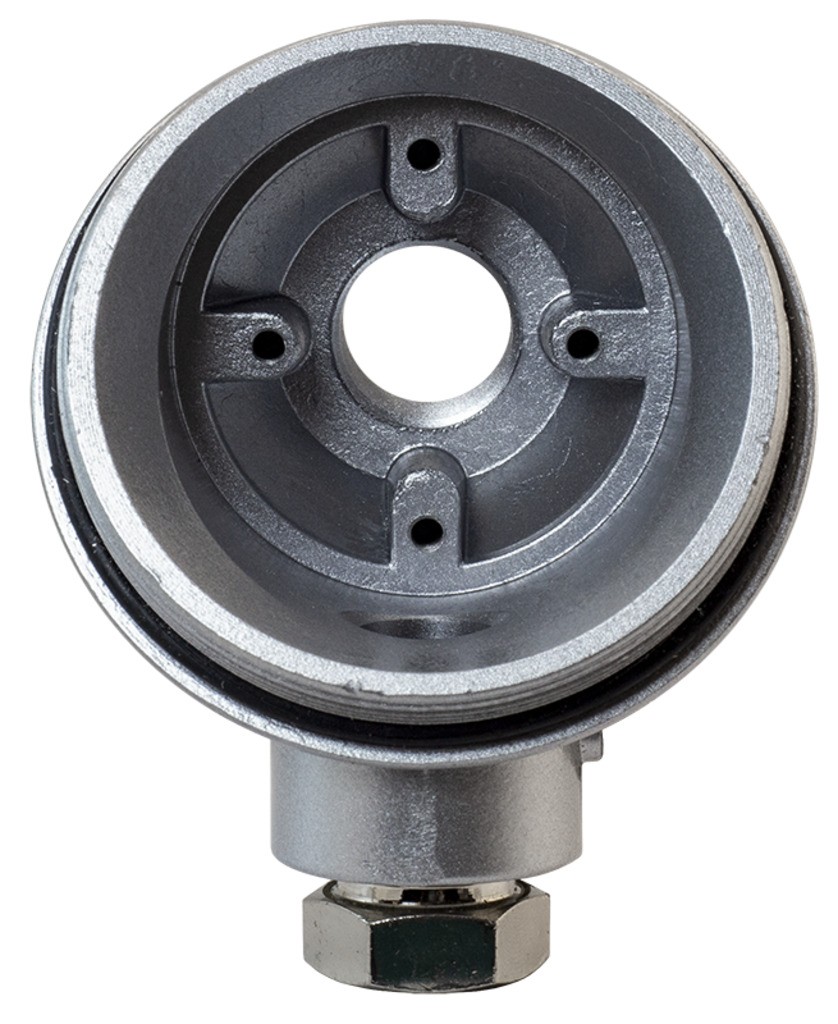

Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П. (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм) и КТП-49-40-2, КТП-49-40-4 (диаметр колодок 49 мм, расстояние между крепежными отверстиями 40 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 51 мм;
- расстояние между крепежными отверстиями 33 мм и/или 40 мм.

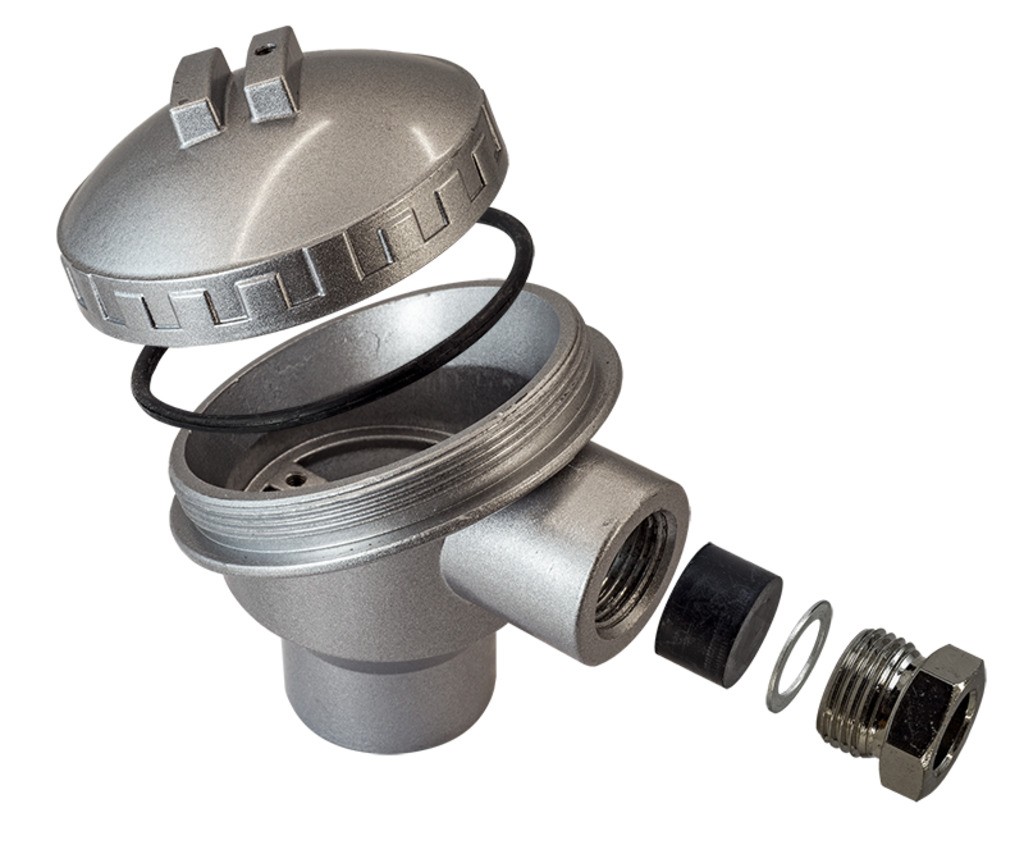

В отверстие Gy с резьбой М20×1,5 (модель ГДТ-51-33/40-28-АР) для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20

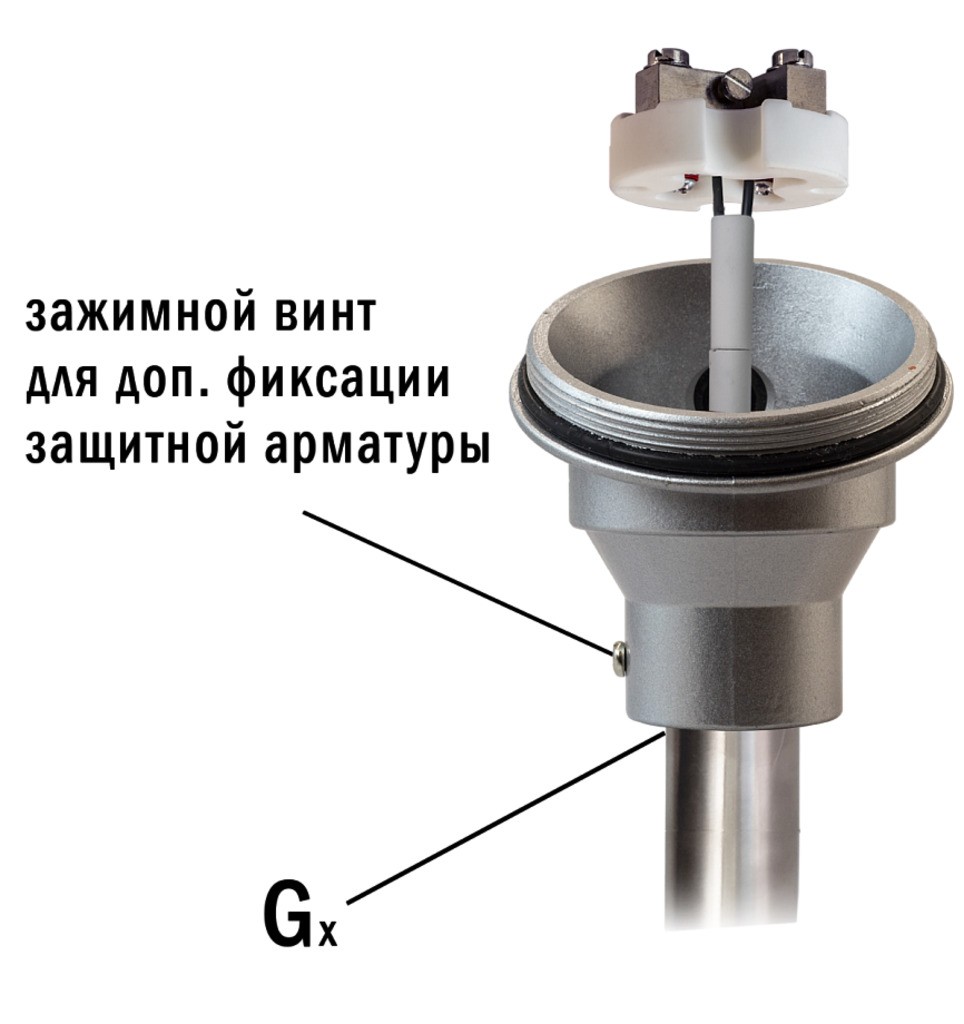

Дополнительная фиксация защитной арматуры зажимным винтом М4 (см. чертеж). Также с помощью винта М4 большей длины (не входит в комплект) можно закрепить в отверстии Gx арматуру без резьбы

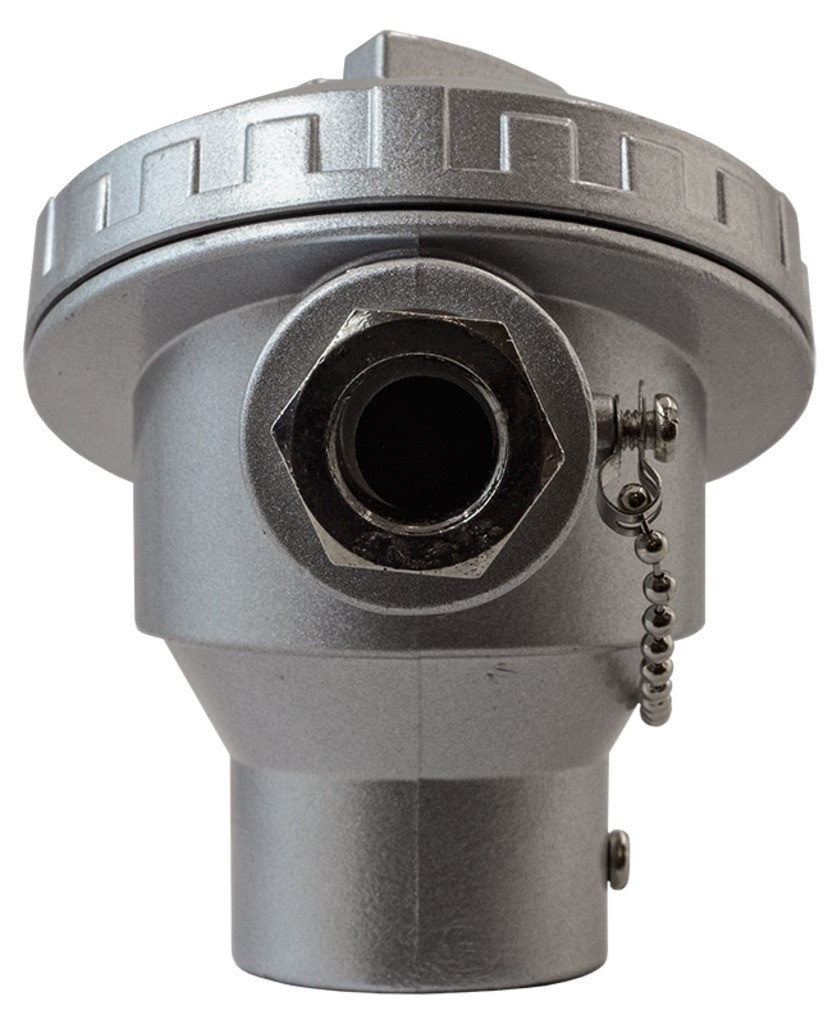

Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки

Монтаж

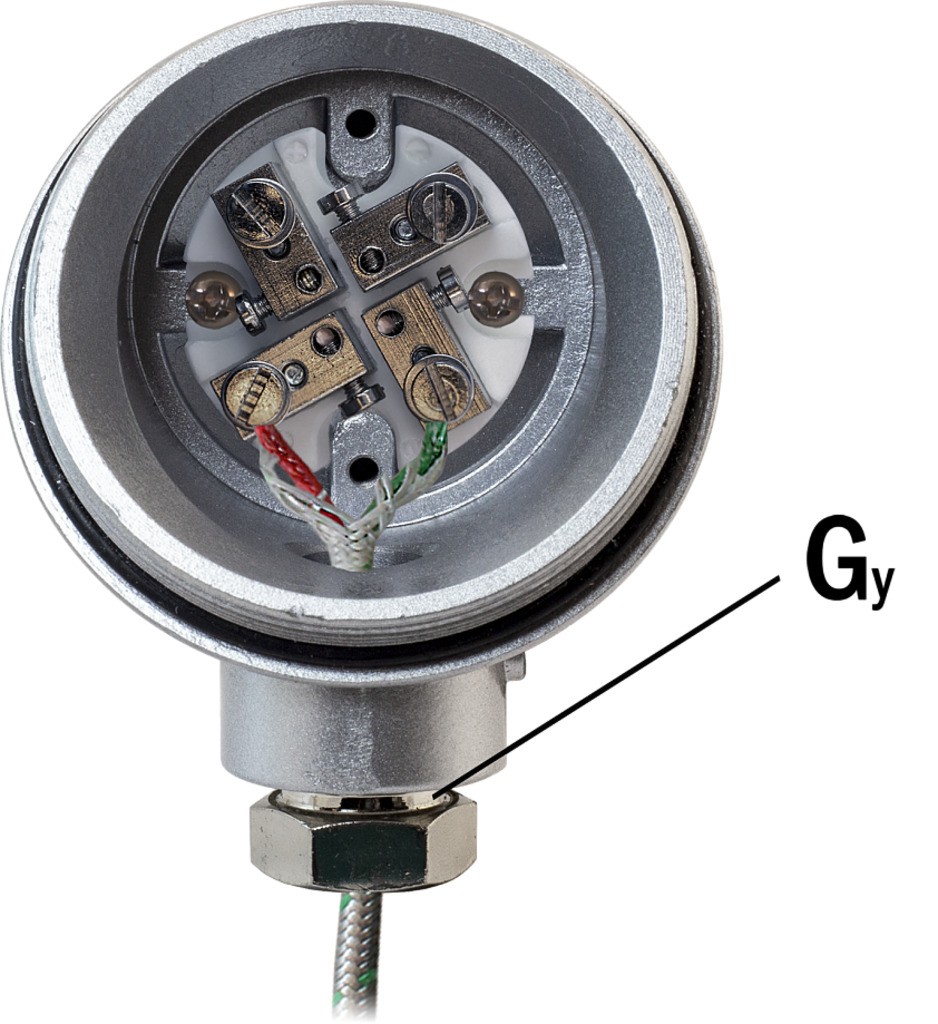

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. чертеж). Кабельный ввод — отверстие с резьбой Gy (см. чертеж).

Технические характеристики

Параметр	Значение
Параметр	ГДТ-51-33/40-28-АР	ГДТ-51-33/40-22-АР
Максимальный диаметр колодки	51 мм
Расстояние между крепежными отверстиями (D)	33 мм, 40 мм
Количество крепежных отверстий	4 отверстия М4
Присоединение защитной арматуры для датчика (Gx)	G½" – стандарт G¼", G¾", G1" – по заказу
Присоединение кабеля (Gy)	М20×1,5	G½"
Диаметр подключаемого кабеля	≤ 10 мм
Рабочая температура	−40...+100°C
Фиксация крышки	резьба
Материал корпуса	силумин
Материал уплотнений	маслостойкая резина
Степень пылевлагозащиты	IP65
Габаритные размеры	97×78×100 мм

Все модификации

Артикул	Модель	Резьба (кабельный ввод)	Срок поставки	Стоимость
K87761	ГДТ-51-33/40-22-АР	G1/2	Со склада	975 руб.
K87762	ГДТ-51-33/40-28-АР	М20х1,5	Со склада	975 руб.

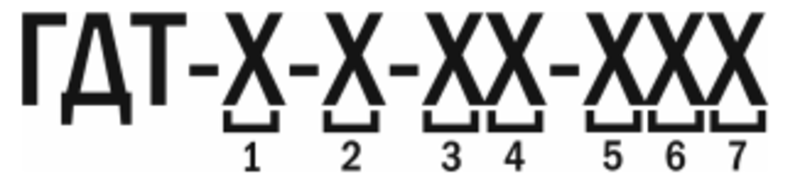

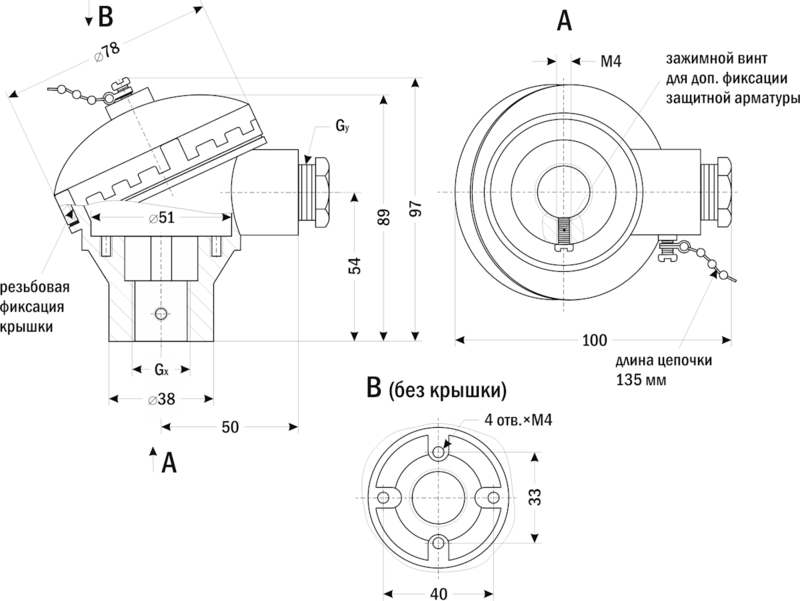

Габаритные размеры

Номер позиции	Название позиции	Обозначение	Расшифровка
1	Внутренний диаметр головки	35	35 мм
		42	42 мм
		...
2	Расстояние между монтажными отверстиями	27	27 мм
		33/40	33 мм и 40 мм
		...
3	Присоединение защитной арматуры для датчика	0	G¼"
		2	G½"
		3	G¾"
		4	G1"
		5	М10×1
		6	М12×1,5
		7	М16×1,5
		8	М20×1,5
		9	М24×1,5
		T	Зажим с винтом, отверстие 22,5 мм
4	Присоединение кабеля	1	G⅜"
		2	G½
		7	М16×1,5
		8	М20×1,5
		П	PG16
5	Материал корпуса	A	Алюминий (силумин)
5	Материал корпуса	H	Нейлон
6	Фиксация крышки	В	Винты
		Р	Резьба
		С	Стяжной замок
7	Искрозащита	Пусто	Без искрозащиты
7	Искрозащита	И	Есть искрозащита

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.11.2022	1.19 Мб
