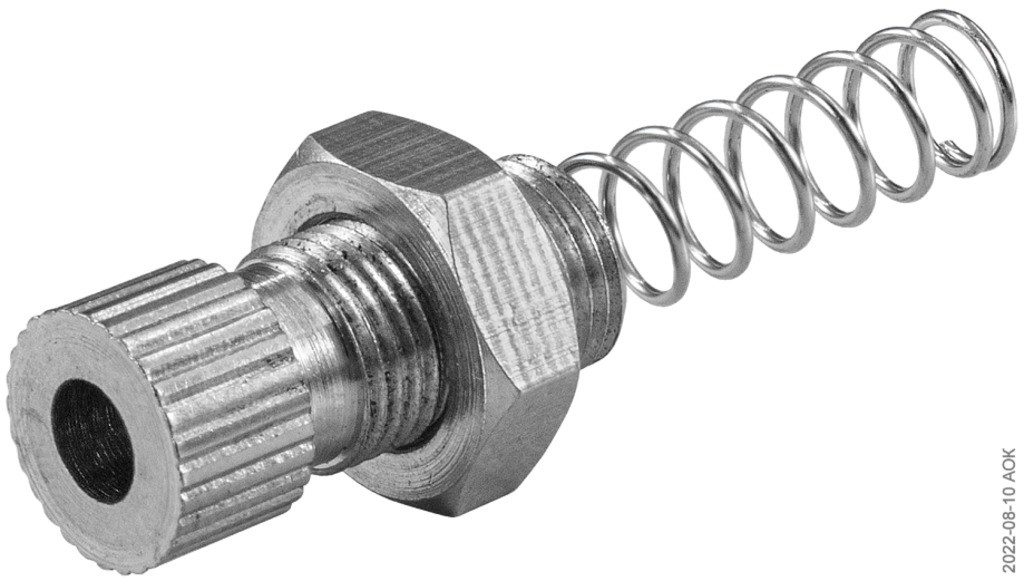

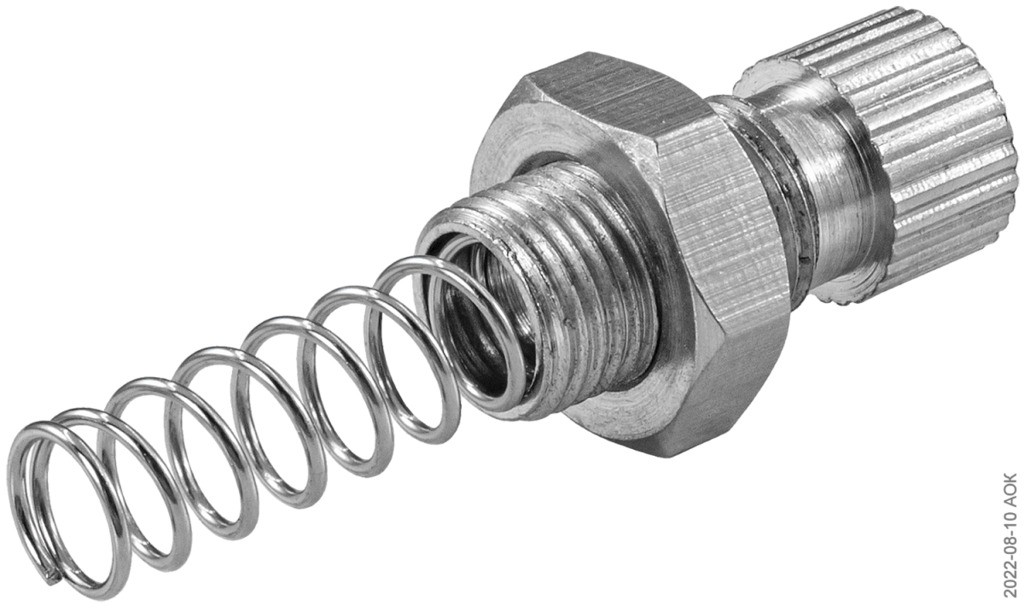

Штуцер пружинный поджимной ШПП-А
Новинка

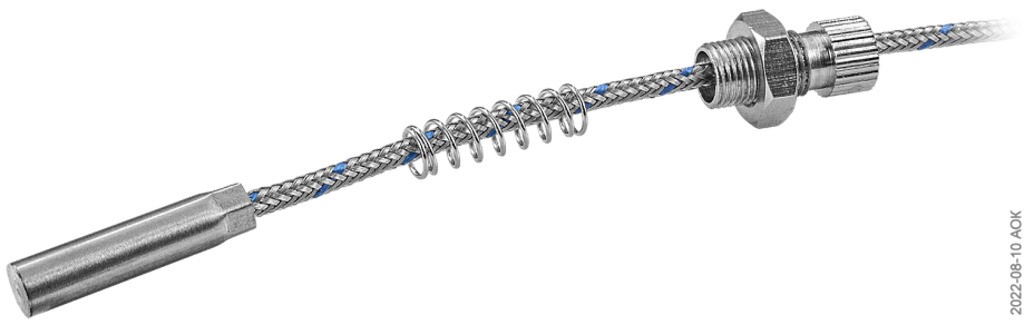

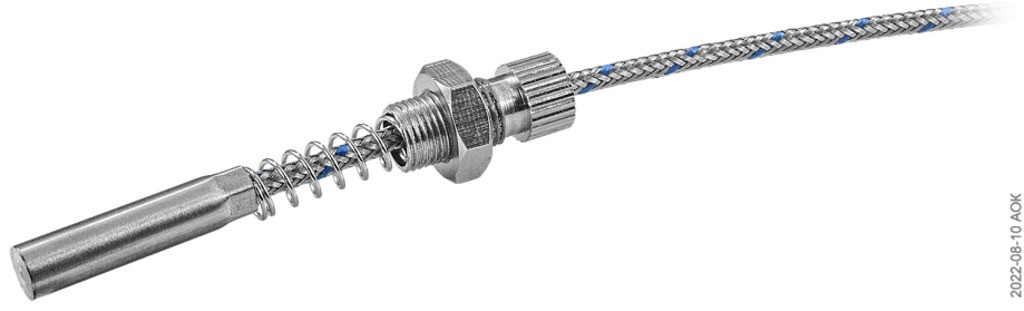

Штуцер предназначен для монтажа термодатчиков в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры
Особенности:
- Штуцер обеспечивает надежную работу датчика в условиях повышенной вибрации. Как правило, датчики с поджимным штуцером используются для контроля температуры экструдеров при производстве пластмасс и резиновых смесей
- Контргайка предотвращает самопроизвольное выкручивание датчика при воздействии вибрации

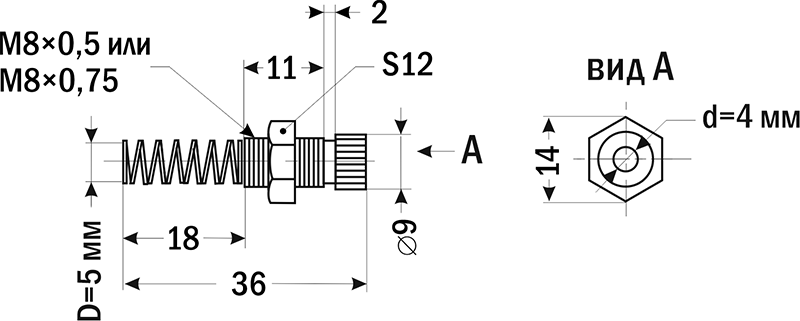

- Совместимы с датчиками подходящего диаметра (>D=5 мм, но не более 7,5 мм) и наружным размером провода, не превышающим 3,8 мм (d=4 мм, см. чертеж), например, ТП-А-4001, ТС-А-4001, ТС-А-4021
- Возможно использование с датчиками диаметром ≤ 5 мм. Для этого необходимо дополнительно поджать пружину по корпусу датчика
Технические характеристики
| Параметр | Значение |
| Для датчиков диаметром | 5,1...7,5 мм |
| Максимальный диаметр провода | 3,8 мм |
| Присоединение | М8×0,5 М8×0,75 |
| Материал | нержавеющая сталь |
| Габаритные размеры | 14×12×36 мм |
Все модификации
| Артикул | Модель | Резьба | Срок поставки | Стоимость |
|---|---|---|---|---|
| G99340 | ШПП-А-М8х0,5 | М8х0,5 | Со склада | 187 руб. |
| G99341 | ШПП-А-М8х0,75 | М8х0,75 | Под заказ к 2026.03.15 | 187 руб. |
| Габаритные размеры |
 |
