Штуцер врезной ШВ-А

Name: Штуцер врезной ШВ-А
Brand: АРК "Энергосервис"
SKU: A9507
Price: 760 RUB
Availability: InStock

Артикул: A9507

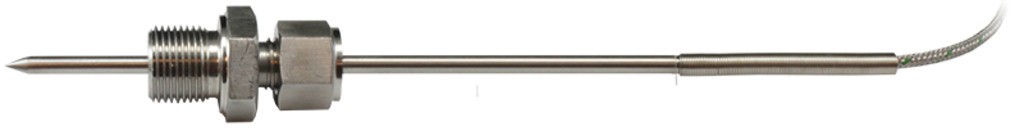

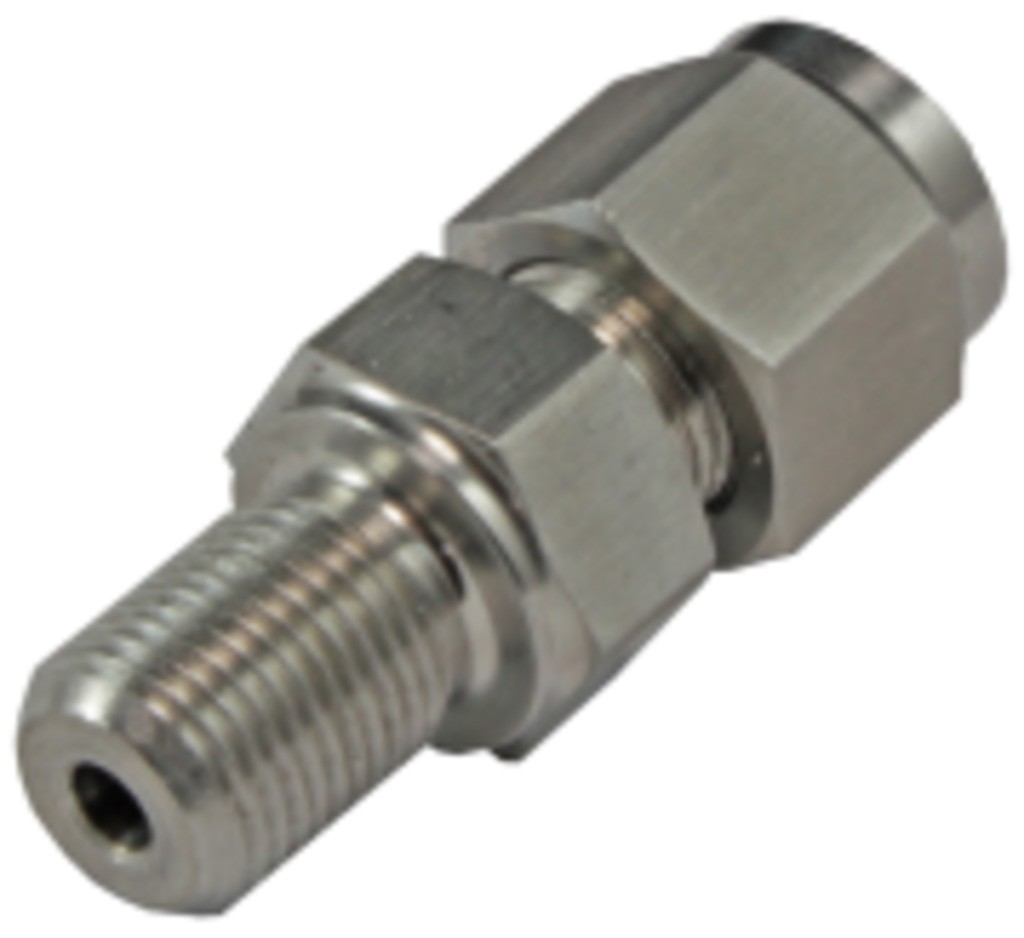

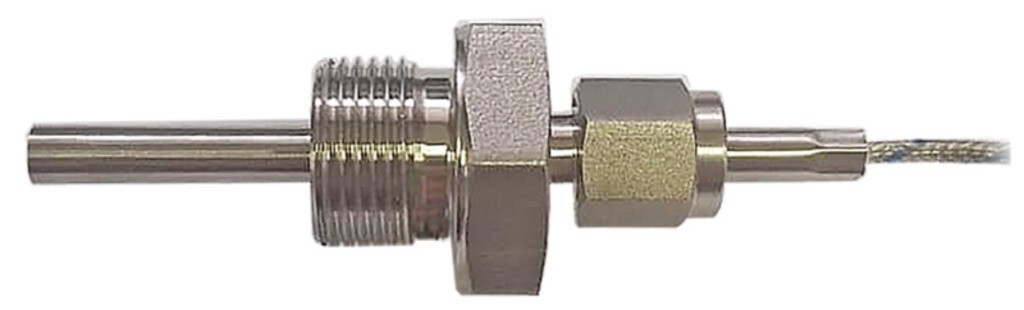

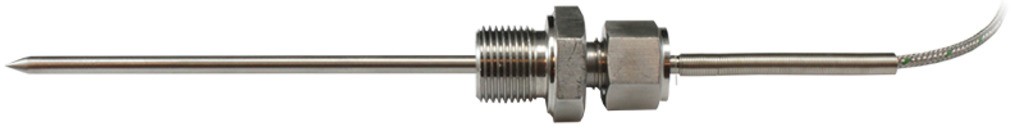

Штуцер врезной предназначен для монтажа термопар и термосопротивлений в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры.

От 760 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

нержавеющая сталь

Условное давление:

—

Температура среды:

—

Рассчитать стоимость

Описание
Характеристики

Штуцер врезной предназначен для монтажа термопар и термосопротивлений в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры

Особенности:

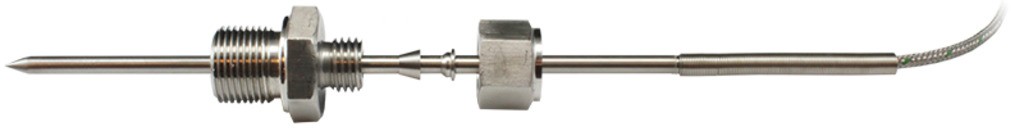

Штуцер позволяет регулировать глубину погружения термодатчика общей длиной не менее 60 мм в измеряемую среду и герметизировать его по месту установки до давления 7,2 МПа и температуры +700°С

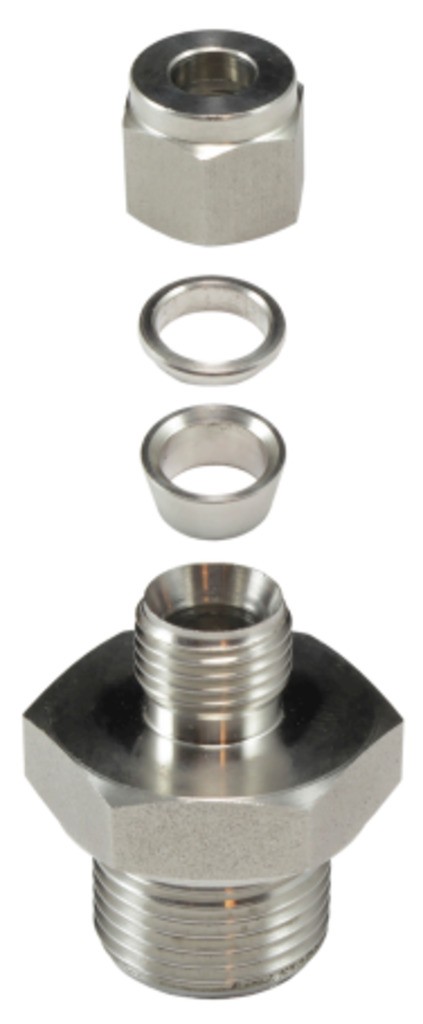

Уплотнение «металл в металл» — 2 стальных или 1 латунный (ШВ-А-02-G1/8) врезной конус
Одноразовое использование
Является частичным аналогом штуцера ШВ

Технические характеристики

Параметр	Значение
Наружная резьба D	М16×1,5; М20×1,5; G⅛"; G¼"; G⅜"; G½"
Внутренний диаметр d (Внешний диаметр датчика)	2 мм, 4 мм, 6 мм, 8 мм
Максимальная рабочая температура	+700°С
Максимальное рабочее давление	7,2 МПа
Материал штуцера	Нержавеющая сталь
Материал врезных конусов	Нержавеющая сталь, латунь (ШВ-А-02-G1/8)

Все модификации

Артикул	Диаметр внутренний, мм	Резьба	Срок поставки	Стоимость
F06691	2	наруж.1/8"	Со склада	760 руб.
F06692	4	наруж.1/4"	Ожидается 2025.10.13	760 руб.
F06693	4	наруж.3/8"	Со склада	760 руб.
F06695	4	наруж.1/2"	Со склада	760 руб.
F06688	6	наруж.М16х1,5	Со склада	760 руб.
F06689	6	наруж.М20х1,5	Со склада	760 руб.
F06694	6	наруж.3/8"	Со склада	760 руб.
F06696	6	наруж.1/2"	Со склада	760 руб.
F06690	8	наруж.М20х1,5	Со склада	760 руб.

Габаритные размеры

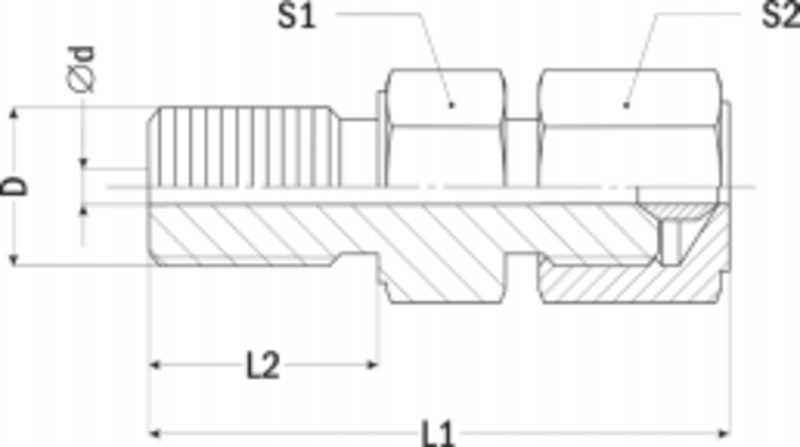

ШВ-А-02-G1/8

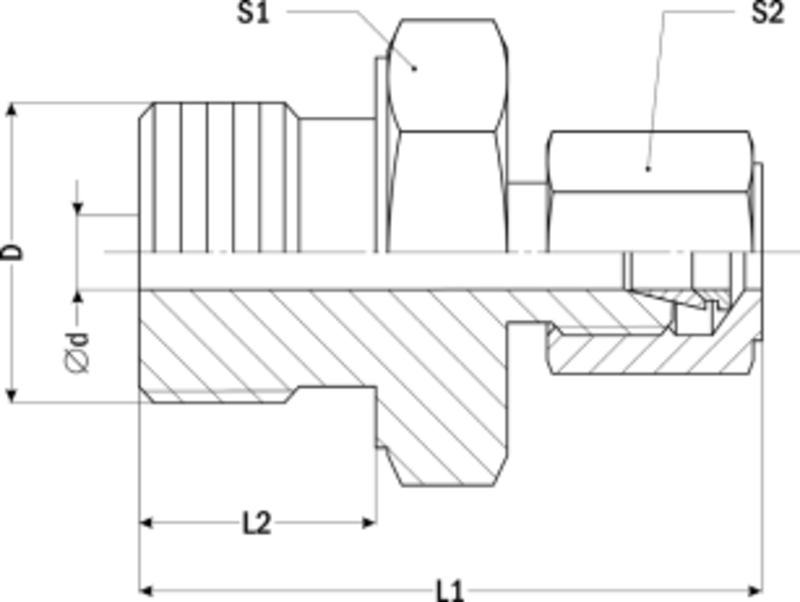

ШВ-А-04-G1/4, ШВ-А-04-G3/8, ШВ-А-04-G1/2, ШВ-А-06-М16, ШВ-А-06-М20, ШВ-А-06-G3/8, ШВ-А-06-G1/2, ШВ-А-08-М20

Исполнение	L1, мм	L2, мм	D	∅ d, мм	S1	S2
ШВ-А-02-G1/8	36	12	G⅛"	2	S14	S14
ШВ-А-04-G1/4	40	15	G¼"	4	S17	S14
ШВ-А-04-G3/8	41	15	G⅜"	4	S22	S17
ШВ-А-04-G1/2	42	15	G½"	4	S24	S17
ШВ-А-06-М16	40	12	М16×1,5	6	S19	S14
ШВ-А-06-М20	41	14	М20×1,5	6	S27	S14
ШВ-А-06-G3/8	40	14	G⅜"	6	S22	S14
ШВ-А-06-G1/2	40	14	G½"	6	S27	S14
ШВ-А-08-М20	42	14	М20×1,5	8	S27	S21
