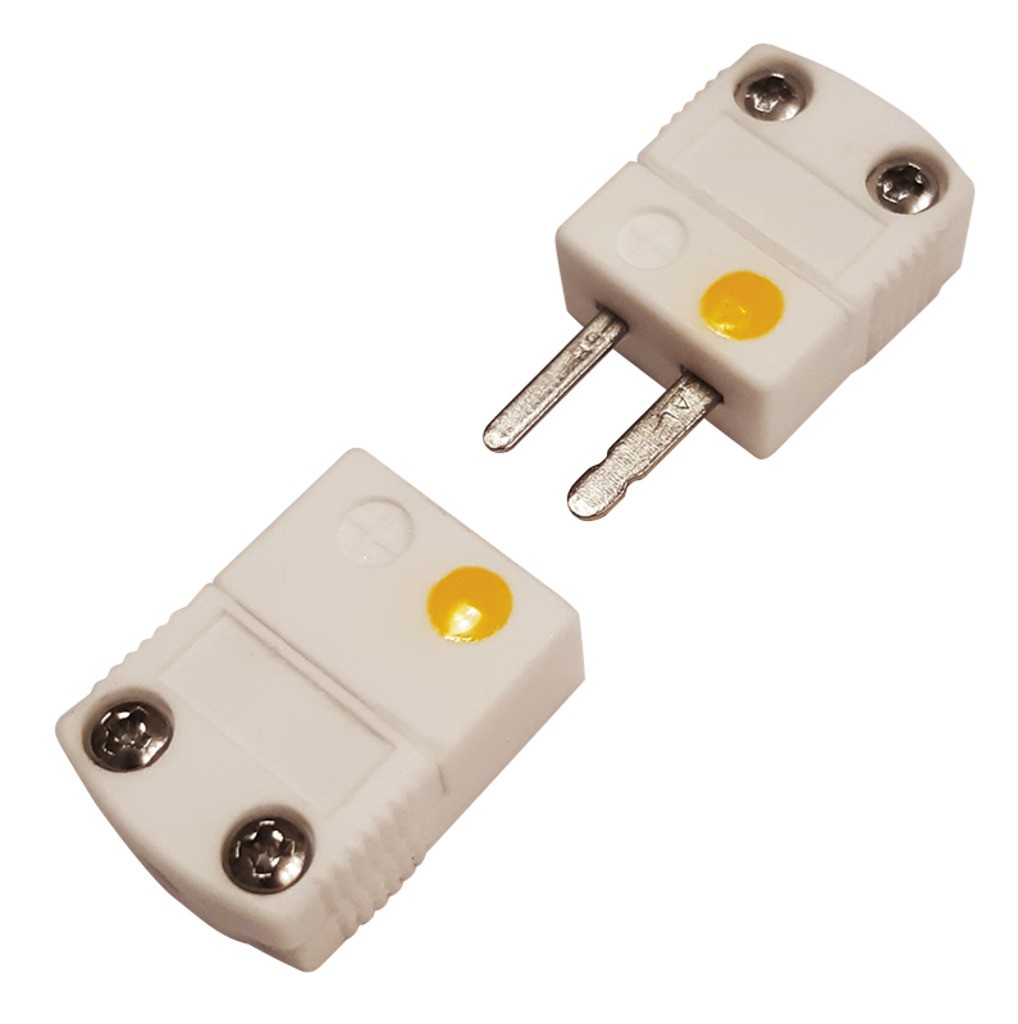

Термопарные разъемы ТВк, ТРк, ТВРк
Термопарные разъемы предназначены для подключения термопар к измерительным линиям или контрольно-измерительным приборам. Применяются для протяженных и разветвленных измерительных линий. Применение разъемов позволяет оперативно заменять/добавлять термопары в АСУ ТП.
Контакты разъемов производятся из термопарных сплавов, что позволяет избежать дополнительных температурных погрешностей. Разъемы соответствуют европейскому стандарту NEN-EN 50212 (аналогичен стандартам ASTM E1129 и ASTM E1684).
Для подключения разъема должен использоваться компенсационный провод того же типа, что и термопара, и разъем. Подключение производится в соответствии с полярностью, указанной на разъеме.
Разъем ТВ позволяет подключать термопары к портативным приборам со входом для щупов ТХА (К), например:
- термометрам AR1312, TM902C;
- термогигрометрам AR1361, AR847+;
- мультиметрам M890G, M890С+, MY-64;
- токовым клещам M-266С.
Внимание! Максимально допустимая температура на разъеме не более +650°C.
Фактическая температура, при которой может использоваться разъем, ограничивается типом провода, например провод ПТНн (до +1000°C) позволяет использовать разъем при +650°C, ПТН-А, ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А — при +400°C, ПТНт, ПТНГт — при +200°C.
Особенности:

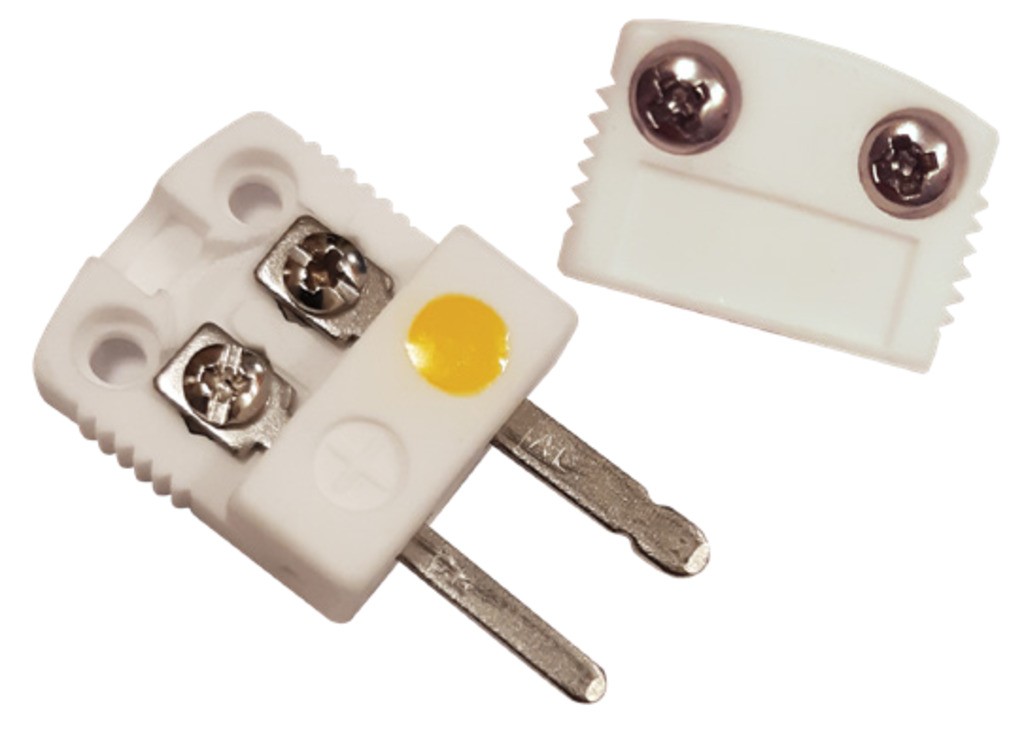

- Цельный керамический корпус со съемной крышкой
- Разъемы подходят для одножильных и многожильных проводов
- Внутренний разделитель проводов
- Контактные шайбы для быстрого присоединения
- Не рекомендуется воздействие механических нагрузок
- Варианты комплектации: разъем ТВРк в сборе, отдельно термовилка ТВк, отдельно терморозетка ТРк
- Разъемы являются аналогами Разъемов для преобразователей термоэлектрических Овен
Технические характеристики
| Параметр | Значение | |||
| Тип разъема | ХА (К) | ЖК (J) | НН (N) | ПП (S) |
| Цвет маркировки | желтый | черный | оранжевый | зеленый |
| Материал | керамика МКР (95% Al2O3) | |||
| Максимальная температура на разъеме | +650°C | |||
| Maх cечение провода | 2×0,5 мм² | |||
| Комплект - ТВк - ТРк - ТВРк | вилка розетка вилка+розетка | |||
| Габаритные размеры - ТВк - ТРк - ТВРк |
10×20×35,5 мм | |||
Все модификации
| Артикул | Модель | Комплект | Тип разъема | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G80620 | ТВк тип ХА (К) | Термовилка | ХА (К) | Со склада | 581 руб. |
| G80623 | ТВ тип ЖК (J) | Термовилка | ЖК (J) | Под заказ к 2026.03.15 | 581 руб. |
| G80626 | ТВ тип НН (N) | Термовилка | НН (N) | Со склада | 581 руб. |
| G80629 | ТВ тип ПП (S) | Термовилка | ПП (S) | Со склада | 581 руб. |
| G80621 | ТР тип ХА (К) | Терморозетка | ХА (К) | Со склада | 581 руб. |
| G80624 | ТР тип ЖК (J) | Терморозетка | ЖК (J) | Со склада | 581 руб. |
| G80627 | ТР тип НН (N) | Терморозетка | НН (N) | Со склада | 581 руб. |
| G80630 | ТР тип ПП (S) | Терморозетка | ПП (S) | Со склада | 581 руб. |
| G80622 | ТВР тип ХА (К) | Термовилка+терморозетка | ХА (К) | Со склада (комплектация 1..72 часа) | 1162 руб. |
| G80625 | ТВР тип ЖК (J) | Термовилка+терморозетка | ЖК (J) | Под заказ к 2026.03.15 | 1162 руб. |
| G80628 | ТВР тип НН (N) | Термовилка+терморозетка | НН (N) | Со склада (комплектация 1..72 часа) | 1162 руб. |
| G80631 | ТВР тип ПП (S) | Термовилка+терморозетка | ПП (S) | Со склада (комплектация 1..72 часа) | 1162 руб. |

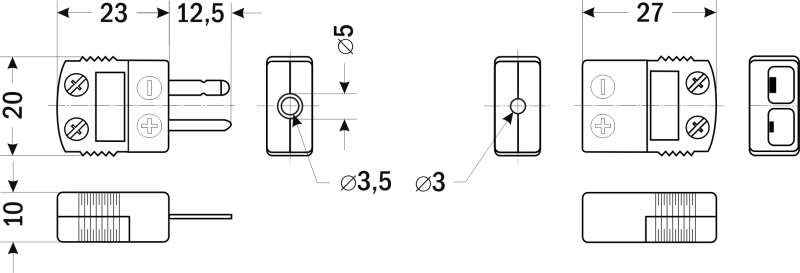

| Габаритные размеры |
 |
