Термопара на основе КТМС с кабельным выводом дТП284
Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250°С), не агрессивных к материалу корпуса датчика.
В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:
- хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
- хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
- нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:
- низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
- высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
- возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60...100 м);
- разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
- для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.
Общие сведения о термопарах
В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.
КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.
Технические характеристики
| Параметры | Значение |
| Диапазон измерения температуры - ЖК (J) - НН (N) - ХА (K) | −40…+750°C −40…+1250°C −40…+900°C |
| Градуировка | ЖК (J), НН (N), ХА (K) |
| Диаметр КТМС | 4,5 мм |
| Длина монтажной части | 60...30000 мм, кратно 10 |
| Количество рабочих термопар в изделии | 1 |
| Рабочий спай | Изолированный, неизолированный |
| Материал корпуса датчика - ЖК (J) - НН (N) - ХА (K) | Сталь AISI 316 Сплав Nicrobell D Сталь AISI 310 |
| Тип ТП | Класс допуска | Тр, °С | Тн, °С | Материал защитной оболочки КТМС | Диаметр оболочки, D, мм | Давление | Исполнение спая | Кабельный вывод |
| ДТПN (НН) | 1 | −40…+1000 −40…+1250 | +900 | сплав Nicrobell D | 4,5 | До 6,3 МПа, в зависимости от конструктивного исполнения | Изолированный или неизолированный | Силиконовый («С») |
| ДТПК (ХА) | 1 | −40…+800 | +600 | сталь AISI 321 | 1,5; 2,0; 3,0 | Силиконовый («С») Экранированный ННЭ («К») | ||
| −40…+900 | +700 | сталь AISI 310 | 4,5 | |||||
| ДТПL (ХК) | 2 | −40…+600 | +450 | сталь 12Х18Н10Т | 3,0 | Кабель СФКЭ-ХК К | ||
| ДТПJ (ЖК) | 1 | −40…+400 −40…+600 | +250 +450 | сталь AISI 316 | 3,0; 4,5 | Экранированный ННЭ («К») Силиконовый («С») |

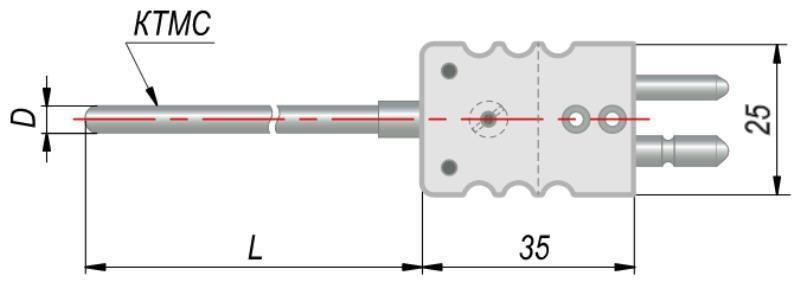

| Габаритные размеры |
 |
| D = 4,5 мм L = 60...30000 мм, кратно 10 l* = 0,2 – стандарт, 0,3...20,0 м – по заказу |
