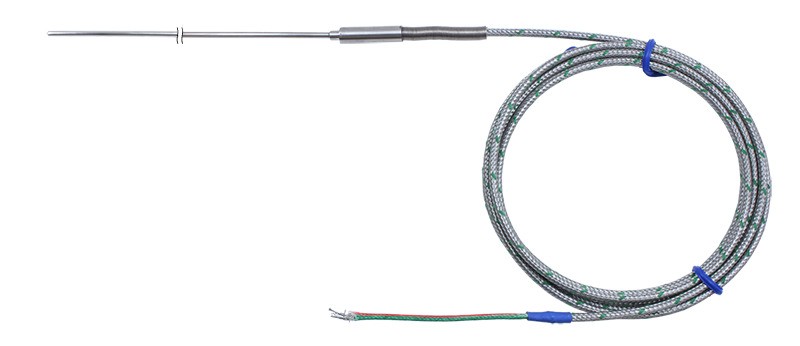

Термопара ТП-А-4011-3
Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Прежнее название термопары ТП-А-4011-3: ТП-А-0198М-3
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Термопара ТП-А-4011-3 изготавливается на основе гибкого кабеля в стальной оболочке (или оболочке Inconel 600) с минеральной изоляцией.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +300°С.
Максимальная температура провода ПТНГЭ-А не более +400°С.
Особенности
- Возможность изгиба (вплоть до сворачивания в петлю) и монтажа в труднодоступных местах
- Датчик может навиваться на цилиндр радиусом, равным пятикратному диаметру D, без изменения технических характеристик
- Запрещается изгиб на расстоянии менее 60 мм от рабочего конца датчика
- Низкий показатель тепловой инерции ≤ 1 с для измерения температуры быстропротекающих процессов
- Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
- Термопара является неполным аналогом дТП344, ТХК-0583
Монтаж
Для соединения термопар с измерительными приборами используются компенсационные провода, например:
- ПТН-А;
- ПТНн-А;
- ПТНт-А
- ПТНГт-А;
- ПТНЭ-А;
- ПТНГЭ-А.
- ПТНЭк-А;
- ПТНГЭк-А.
При подключении проводов необходимо соблюдать полярность.
| Полярность | ХА (К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | красная жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Показатели надежности и условия эксплуатации
Показатели надежности термопар при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 40000 ч;
- средний срок службы — не менее 10 лет;
- гарантийный срок эксплуатации — 5 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение |
| Номинальная статическая характеристика | ХА (К) – стандарт ЖК (J), НН (N), ХКн (E), МКн (Т) – по заказу |
| Диапазон измеряемых температур | −40...+800°С |
| Условное давление | 2,5 МПа |
| Класс допуска датчика | 1 |
| Допустимое отклонение | ±2°С |
| Длина монтажной части (L) | 150 мм, 300 мм, 500 мм, 1000 мм – стандарт 60...30 000 мм – по заказу |
| Диаметр монтажной части (D) | 3 мм |
| Длина кабельного вывода (l) | 1400 мм, 2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Тип спая | изолированный |
| Тепловая инерция | ≤ 1 с |
| Материал корпуса датчика | нержавеющая сталь или Inconel 600 (ХН60ВТ, ХН78Т) |
| Провод | ПТНГЭ-А, многожильный |
| Сечение провода | 2×0,2 мм² |
| Наружные размеры провода | 2,5×3,5 мм |
| Степень защиты | IP54 |
Все модификации
| Артикул | Модель | Длина монтажной части, мм | Длина кабельного вывода, мм | Материал корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| Q06288 | ТП-А-4011-3-150-ХА-2,0-Ин (ТП-А-0198М-3) | 150 | 2000 | inconel600 | Со склада | 2028 руб. |
| Q06293 | ТП-А-4011-3-150-ХА-2,0-С (ТП-А-0198М-3) | 150 | 2000 | нерж. сталь | Со склада | 2028 руб. |
| Q06290 | ТП-А-4011-3-300-ХА-1,4 (ТП-А-0198М-3) | 300 | 1400 | нерж. сталь | Со склада | 1864 руб. |
| Q06291 | ТП-А-4011-3-500-ХА-1,4 (ТП-А-0198М-3) | 500 | 1400 | нерж. сталь | Со склада | 1942 руб. |
| Q06289 | ТП-А-4011-3-500-ХА-2,0-Ин | 500 | 2000 | inconel600 | Со склада | 2145 руб. |
| Q06294 | ТП-А-4011-3-500-ХА-2,0 | 500 | 2000 | нерж. сталь | 120 дней | 2145 руб. |
| Q06292 | ТП-А-4011-3-1000-ХА-1,4 (ТП-А-0198М-3) | 1000 | 1400 | нерж. сталь | Со склада | 2266 руб. |
| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру
| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | − | − | −40...+360°С | ±2,5°С |
| − | − | +360...+800°С | ±(0,7°С+0,005T) | |
| ЖК (J) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+750°С | ±0,004Т | +333...+900°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХКн (E) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+800°С | ±0,004Т | +333...+990°С | ±0,0075Т | |
| МКн (Т) | −40...+125°С | ±0,5°С | −40...+135°С | ±1,0°С |
| +125...+350°С | ±0,004Т | +135...+350°С | ±0,0075Т | |
| ПП (S) | 0...+1100°С | ±1,0°С | 0...+600°С | ±1,5°С |
| +1100...+1600°С | ±(1,0+0,003(Т−1100)) | +600...+1600°С | ±0,0025Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С
