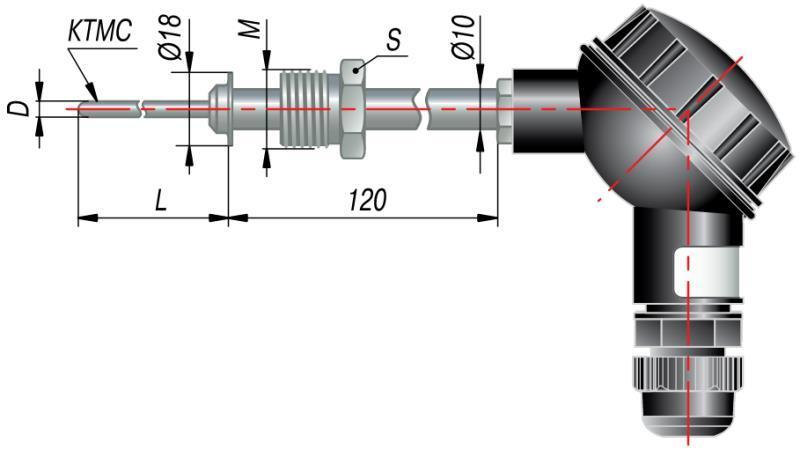

Термопара на основе КТМС с коммутационной головкой дТП285

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до +1250°С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

• хромель-копель (L). Термопары обладают высокой стабильностью при температурах до +600°С;
• хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до +1100°С;
• нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: −40...+1250°С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами:

• низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60...100 м);
• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах:

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды. Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

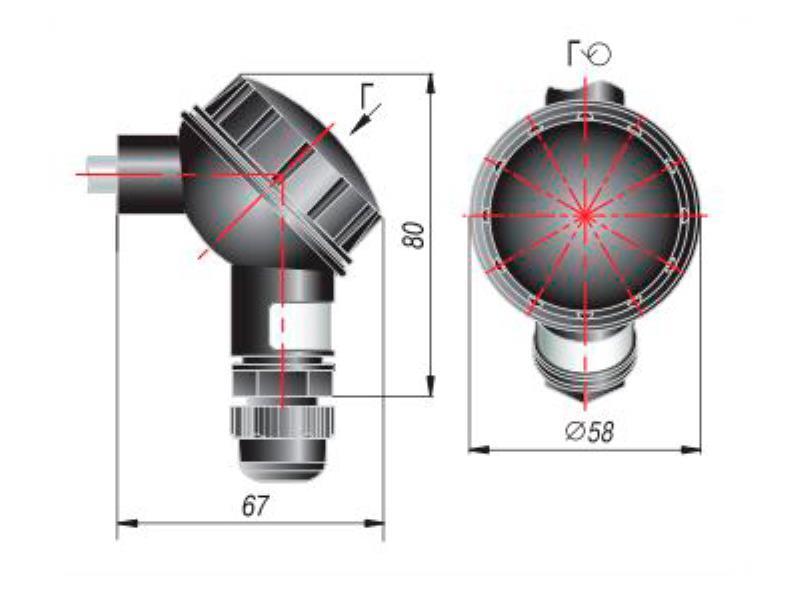

Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

• +200°С – для клеммных головок из силумина
• +120°С – для головок из полиамида

Технические характеристики

Все модификации
