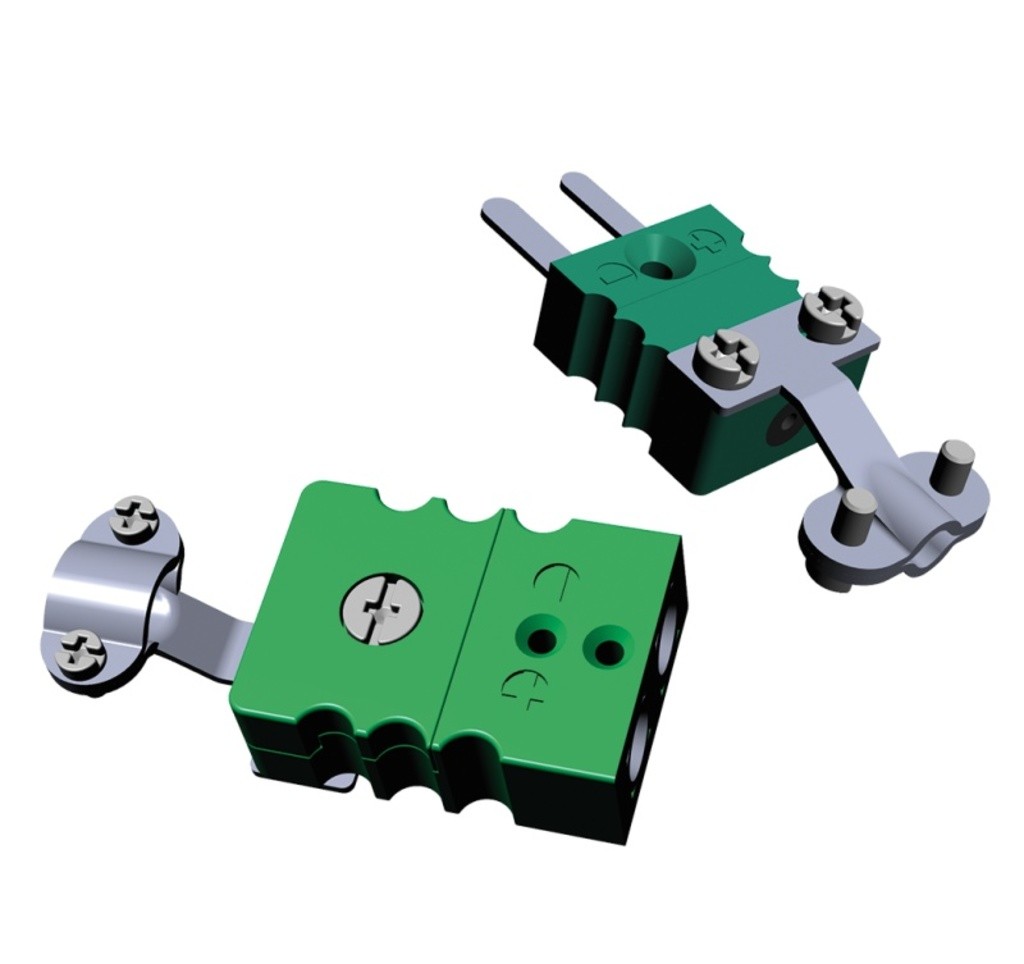

Аксессуар: Разъемы для преобразователей термоэлектрических
Новинка
Контакты разъемов производятся из соответствующих термопарных (компенсационных) сплавов, что позволяет избежать дополнительных температурных погрешностей. На разъемы нанесена полярность контактов, благодаря чему обеспечивается правильное подключение. Максимально допустимая температура на разъеме – +200 ˚С.
Термопарные разъемы применяются для протяженных и разветвленных измерительных линий. Их применение позволяет оперативно заменять/добавлять датчики в АСУ ТП. Термопарные разъемы поставляются как отдельно, так и в составе ДТПХхх4 на основе КТМС. Соответствуют европейскому стандарту NEN-EN 50212 (аналогичен стандартам ASTM E1129 и ASTM E1684).
Все модификации
| Артикул | Тип разъема | Размер | Тип | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G01647 | Вилка | Стандарт | K | 1...2 недели | 1080 руб. |
| G01648 | Розетка | Стандарт | K | 1...2 недели | 1080 руб. |
| G01649 | Вилка | Мини | K | 1...2 недели | 780 руб. |
| G01650 | Розетка | Мини | K | 1...2 недели | 780 руб. |
| G01651 | Вилка | Стандарт | J | 1...2 недели | 1080 руб. |
| G01652 | Розетка | Стандарт | J | 1...2 недели | 1080 руб. |
| G01653 | Вилка | Мини | J | 1...2 недели | 780 руб. |
| G01654 | Розетка | Мини | J | 1...2 недели | 780 руб. |
| G01655 | Вилка | Стандарт | N | 1...2 недели | 1080 руб. |
| G01656 | Розетка | Стандарт | N | 1...2 недели | 1080 руб. |
| G01657 | Вилка | Мини | N | 1...2 недели | 780 руб. |
| G01658 | Розетка | Мини | N | 1...2 недели | 780 руб. |

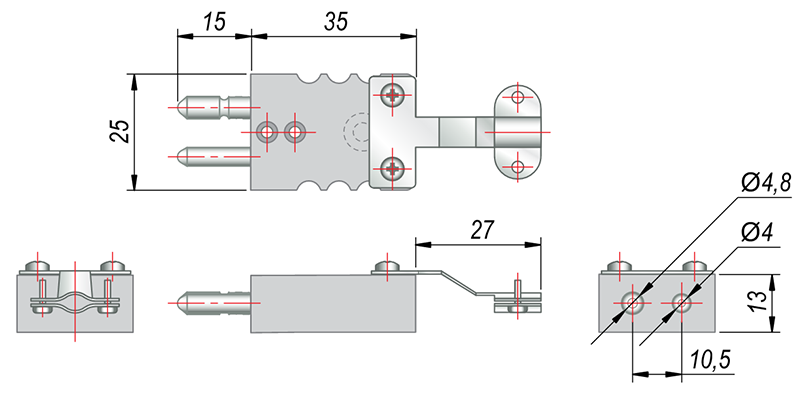

Типы вилок
| Конструктивное исполнение | Макс. диаметр подключаемого кабеля, мм | Макс. сечение подключаемых проводов, мм² | Модель | Цвет розетки | Номинальная статическая характеристика |
 | 8 | 1,6 | Вилка стандарт, тип К | Зеленый | Хромель-алюмель (К) |
| Вилка стандарт, тип N | Розовый | Нихросил-нисил (N) | |||
| Вилка стандарт, тип J | Черный | Железо-константан (J) | |||
| Вилка стандарт, тип S | Оранжевый | Платина – 10 % родий/платина (S) | |||
 | 4,5 | 0,6 | Хромель-алюмель (К) | Зеленый | Вилка мини, тип K |
| Вилка мини, тип N | Розовый | Нихросил-нисил (N) | |||
| Вилка мини, тип J | Черный | Железо-константан (J) | |||
| Вилка мини, тип S | Оранжевый | Платина – 10 % родий/платина (S) |

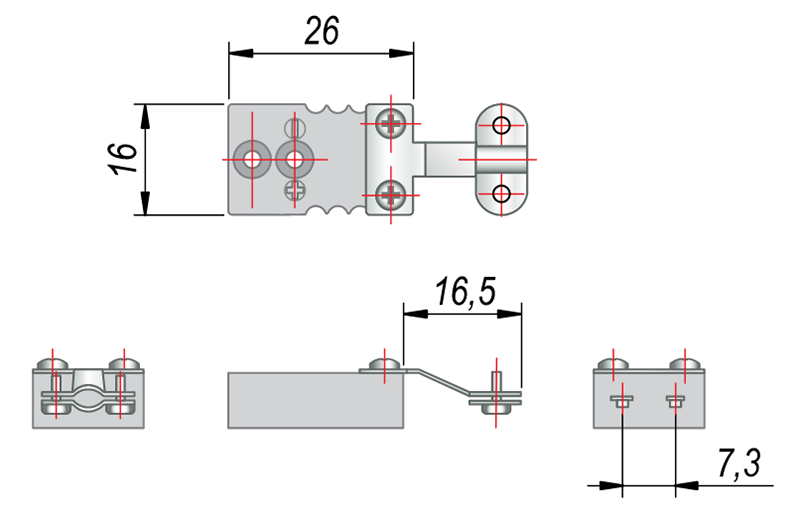

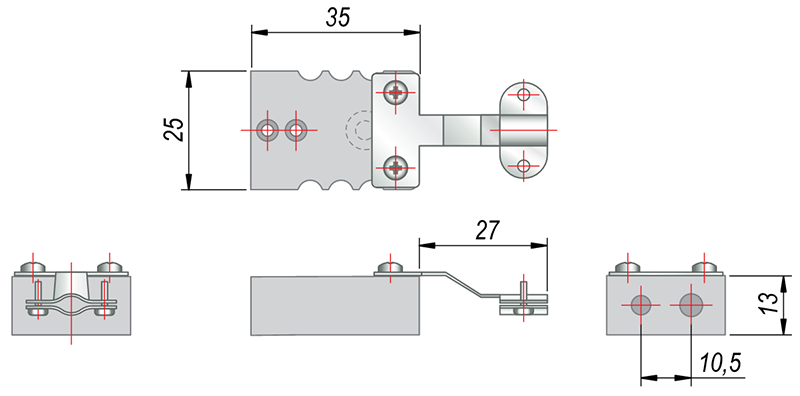

Типы розеток
| Конструктивное исполнение | Макс. диаметр подключаемого кабеля, мм | Макс. сечение подключаемых проводов, мм² | Модель | Цвет розетки | Номинальная статическая характеристика |
 | 8 | 1,6 | Розетка стандарт, тип К | Зеленый | Хромель-алюмель (К) |
| Розетка стандарт, тип N | Розовый | Нихросил-нисил (N) | |||
| Розетка стандарт, тип J | Черный | Железо-константан (J) | |||
| Розетка стандарт, тип S | Оранжевый | Платина – 10 % родий/платина (S) | |||
 | 4,5 | 0,6 | Розетка мини, тип K | Зеленый | Хромель-алюмель (К) |
| Розетка мини, тип N | Розовый | Нихросил-нисил (N) | |||
| Розетка мини, тип J | Черный | Железо-константан (J) | |||
| Розетка мини, тип S | Оранжевый | Платина – 10 % родий/платина (S) |
Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
Условное давление:
—
Температура среды:
—
Длина погружной части:
—
Внутренний диаметр:
—
Наружный диаметр:
—
Присоединение:
—
Для датчиков со штуцером:
—
Проверка диодов и транзисторов:
—
Высота:
—
Крепежная резьба:
—
Внешний диаметр датчика:
—
Использование:
—
Материал уплотнения:
—
Материал штуцера:
—
Максимальная рабочая температура:
—
Максимальное рабочее давление:
—
Максимально допустимая температура:
—
+200˚С
Типы вилок:
—
стандарт/мини
Номинальная статическая характеристика:
—
хромель-алюмель (К), нихросил-нисил (N), железо-константан (J), платина – 10 % родий/платина (S)
