Бусы керамические для термопар КБ-А

Бусы керамические для термопар КБ-А

Name: Бусы керамические для термопар КБ-А
Brand: АРК "Энергосервис"
SKU: A9484
Price: 2730 RUB
Availability: InStock

Новинка

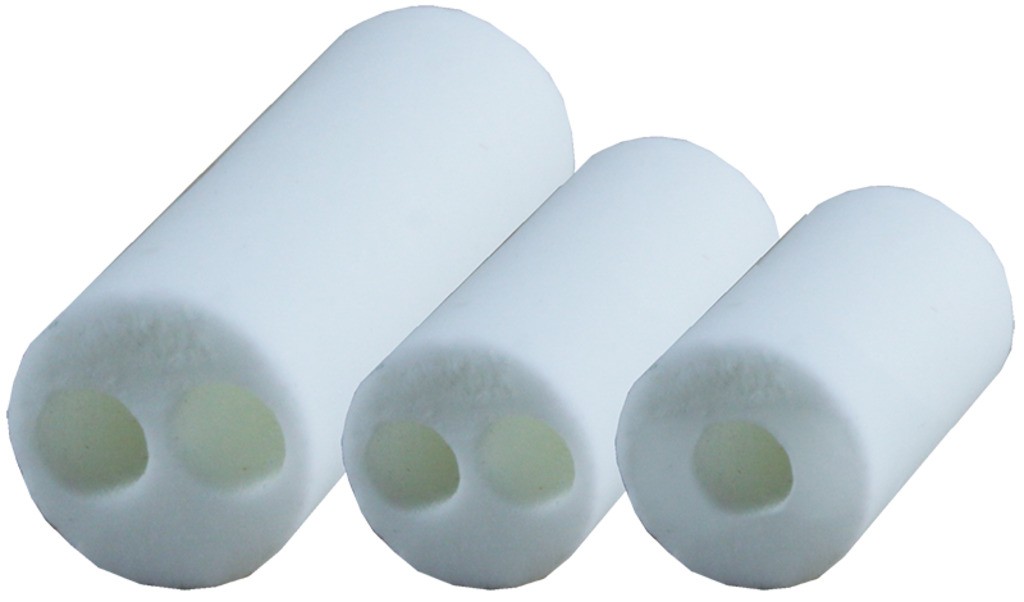

Бусы керамические для термопар КБ-А рис.0

Бусы керамические для термопар КБ-А рис.1

Артикул: A9484

Бусы керамические предназначены для изоляции электродов высокотемпературных термопар от воздействия окружающей среды и друг от друга

От 2730 руб./кг (Цена указана за килограмм)

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

стеатитовая керамика

Условное давление:

—

Температура среды:

—

Рассчитать стоимость

Описание
Характеристики

Особенности:

Высокая прочность материала на разрыв
Высокая твердость материала
Термостабильность
Высокая износостойкость даже при высоких температурах
Высокая коррозийная стойкость и химическая инертность даже при высоких температурах

Технические характеристики

Параметр	Особенности
Рабочий диапазон температур	−200...+1300°C
Коэффициент термического расширения	8×10^-6/°C
Коэффициент теплопроводности	25 Вт/(м×К)
Видимая пористость	<1%
Объемная плотность	3...3,5 г/см³
Твердость по Виккерсу	1400 кг/мм²
Впитываемость воды	<0,2%
Предел прочности на изгиб	>150 МПа
Трещиностойкость	4,5 МПа/м^1/2
Модуль упругости (при 20°C)	250 ГПа
Материал	Стеатитовая керамика (SiO₂ 55...60%, MgO 25...30%, Al₂O₃ 3...5%, CaO 4...5%, Fe₂O₃ до 0,2%)

Модификации

Модель	Сечение	Наружный диаметр, мм	Количество отверстий	Диаметр отверстий, мм	Длина, мм	Количество шт/кг
КБ-А-3,65-4-1-50	круглое	3,65	4	1	50	890
КБ-А-4-2-1-20	круглое	4	2	1	20	1861
КБ-А-4-4-0,8-20	круглое	4	4	0,8	20	1880
КБ-А-4,7/3,2-2-1,4- 9,5	овальное	4,7/3,2	2	1,4	9,5	4628
КБ-А-5-2-1,4-25	круглое	5	2	1,4	25	1252
КБ-А-5-2-2-25	круглое	5	2	2	25	797
КБ-А-6-1-3,8-10	круглое	6	1	3,8	10	2260
КБ-А-6-2-1,5-25	круглое	6	2	1,5	25	616
КБ-А-6-2-1,8-20	круглое	6	2	1,8	20	910
КБ-А-6-2-1,8-25	круглое	6	2	1,8	25	708
КБ-А-10-2-3,4-25	круглое	10	2	3,4	25	260
КБ-А-10-2-3,4-50	круглое	10	2	3,4	50	131
КБ-А-10-2-3,6-30	круглое	10	2	3,6	30	210
КБ-А-12/10-2-4,2- 25	овальное	12/10	2	4,2	25	235
КБ-А-14-4-4-20	круглое	14	4	4	20	194
КБ-А-14-4-4-50	круглое	14	4	4	50	76

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.02.2025	0.26 Мб

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

стеатитовая керамика

Условное давление:

—

Температура среды:

—

Длина погружной части:

—

Наружный диаметр:

—

Присоединение:

—

Для датчиков со штуцером:

—

Проверка диодов и транзисторов:

—

Высота:

—

Крепежная резьба:

—

Внешний диаметр датчика:

—

Использование:

—

Материал уплотнения:

—

Материал штуцера:

—

Максимальная рабочая температура:

—

Максимальное рабочее давление:

—

Максимально допустимая температура:

—

Типы вилок:

—

Номинальная статическая характеристика:

—

Для датчиков диаметром:

—

Максимальный диаметр провода:

—

Диаметр:

—

Толщина стенки:

—

Длина:

—

9,5 мм, 10 мм, 20 мм, 25 мм, 30 мм, 50 мм

Наружные размеры:

—

круглое сечение – 3,65 мм, 4 мм, 5 мм, 6 мм, 10 мм, 14 мм; овальное сечение – 4,7/3,2 мм, 12/10 мм

Количество отверстий:

—

1, 2, 4

Диаметр отверстий:

—

0,8 мм, 1 мм, 1,4 мм, 1,5 мм, 1,8 мм, 3,4 мм, 3,6 мм, 3,8 мм, 4 мм, 4,2 мм

Рабочий диапазон температур:

—

−200...+1300°C
