Головка измерительная ГИ-А

Name: Головка измерительная ГИ-А
Brand: АРК "Энергосервис"
SKU: A9537
Price: 915 RUB
Availability: InStock

Новинка

Артикул: A9537

Сравнить

Измерительная головка для поверхностных термопар

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров

От 915 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

Условное давление:

—

Температура среды:

—

Узнать цену

Описание
Характеристики

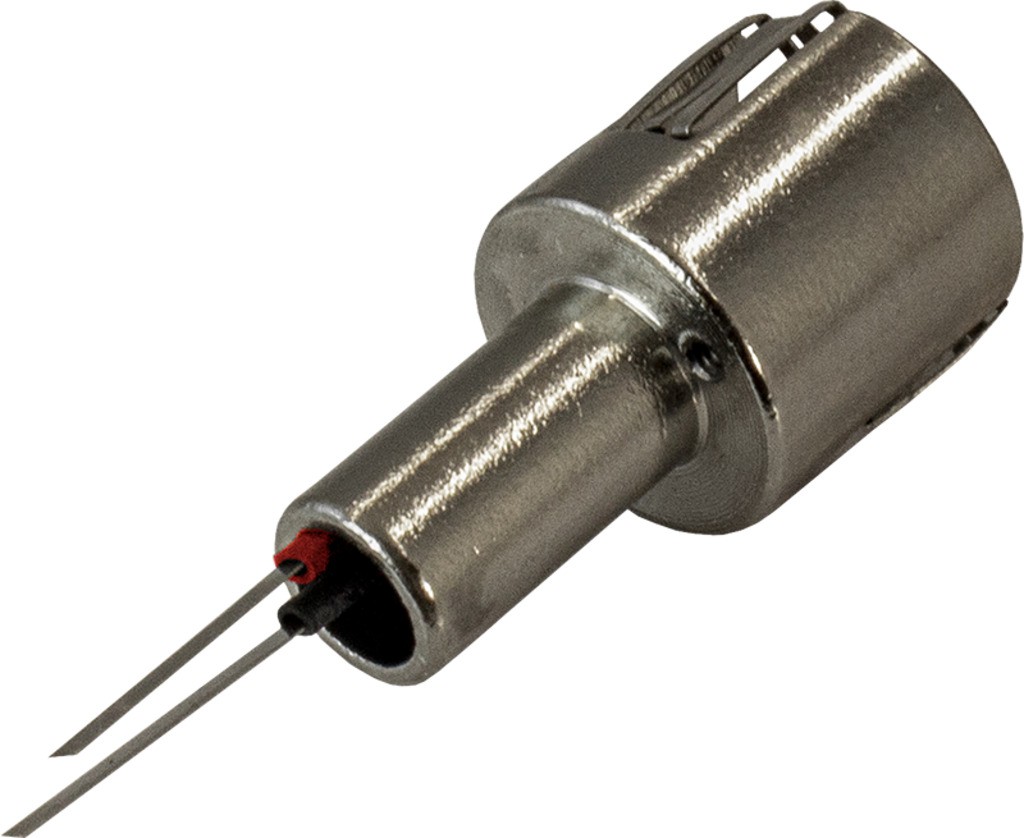

Измерительная головка для поверхностных термопар

Особенности:

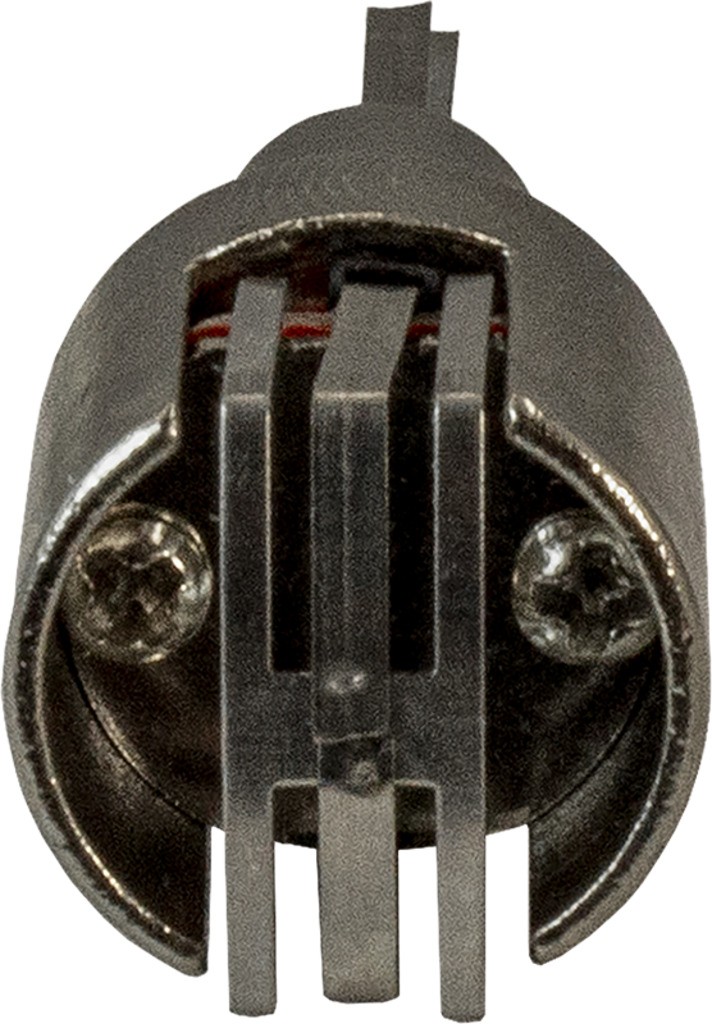

Пружинная контактная площадка обеспечивает плотное прилегание к поверхности и устойчивость к вибрации
Измерение температуры только твердых поверхностей

Монтаж

Для подключения используются компенсационные провода

ПТН-А;
ПТНн-А;
ПТНт-А;
ПТНГт-А;
ПТНЭ-А;
ПТНГЭ-А;
ПТНГЭк-А;
ПТНЭк-А.

Для присоединения провода нужно разобрать головку, открутив винты 1 (см. чертеж), припаять или приварить выводы провода к выводам головки 2. Необходимо соблюдать полярность: «+» жила в красной трубке. Пропустить провод через отверстие d₂ (диаметр провода не должен превышать d₂) и cобрать головку

Технические характеристики

Параметр	Значение
Диапазон измерения температуры	0...+400°С
Класс допуска	1
Погрешность	±1,5°С

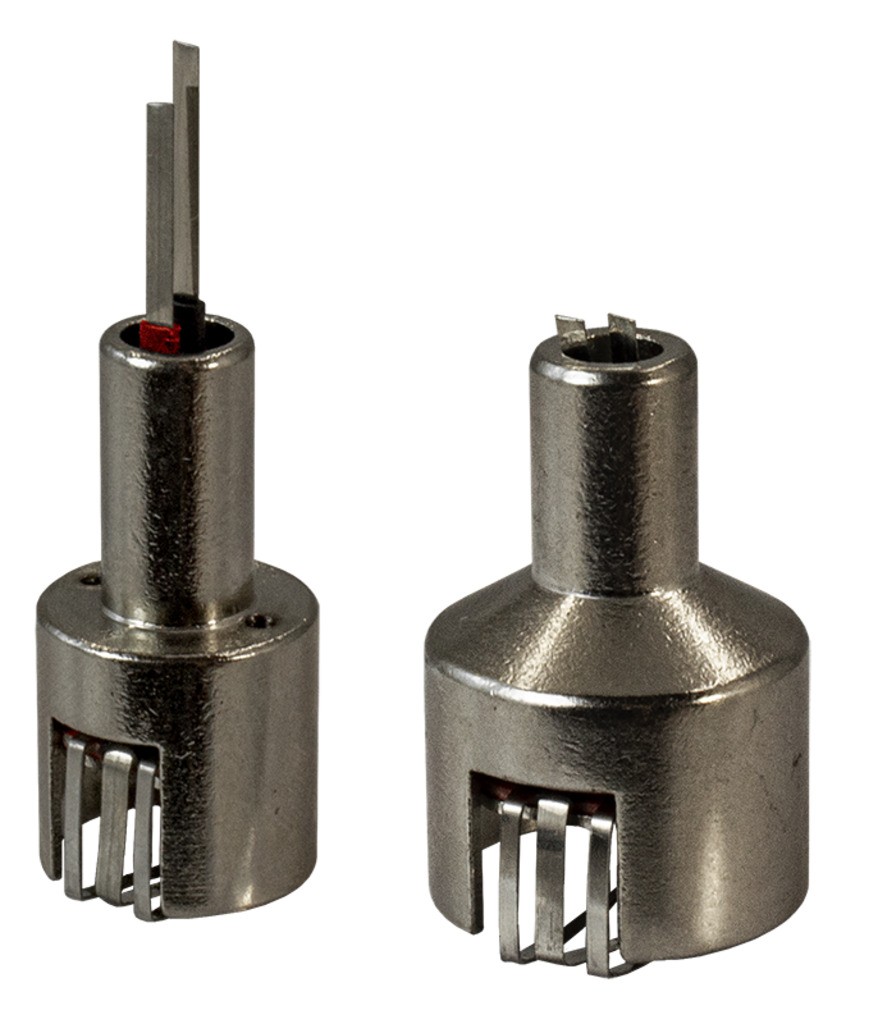

Диаметр головки	15 мм, 20 мм
Тип сенсора	ХА (К) – стандарт ЖК (J) – по заказу
Тип спая	неизолированный
Тепловая инерция	≤ 3 с
Материал пружинной контактной площадки	термоэлектродный сплав
Материал корпуса	никелированная латунь

Все модификации

Артикул	Диаметр головки, мм	Срок поставки	Стоимость
M88438	15	Со склада	915 руб.
M88439	20	Со склада	915 руб.

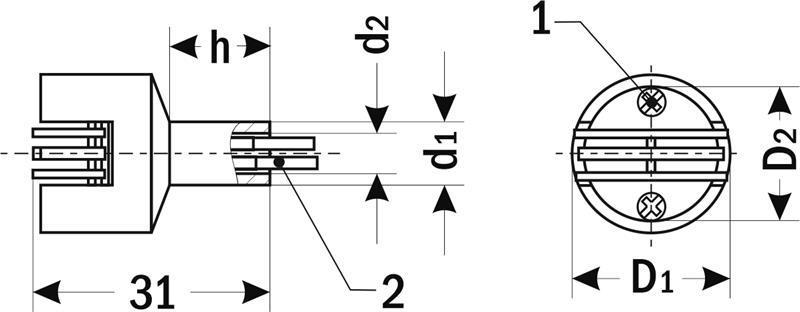

Габаритные размеры

Конструктивное исполнение

Исполнение	D₁, мм	D₂, мм	d₁, мм	d₂, мм	h, мм
ГИ-А-15	15	13	8	5,7	15
ГИ-А-20	20	17	8,3	4,9	11
