Комплект для монтажа НПТ-2 в МГ

Name: Комплект для монтажа НПТ-2 в МГ
Brand: АРК "Энергосервис"
SKU: A9535
Price: 624 RUB
Availability: InStock

Артикул: A9535

Комплект предназначен для самостоятельной установки нормирующего преобразователя НПТ-2 в увеличенные («Луцкие») металлические головки датчиков температуры ДТСхх5Л и ДТПХхх5Л

От 624 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

Условное давление:

—

Температура среды:

—

Рассчитать стоимость

Описание
Характеристики

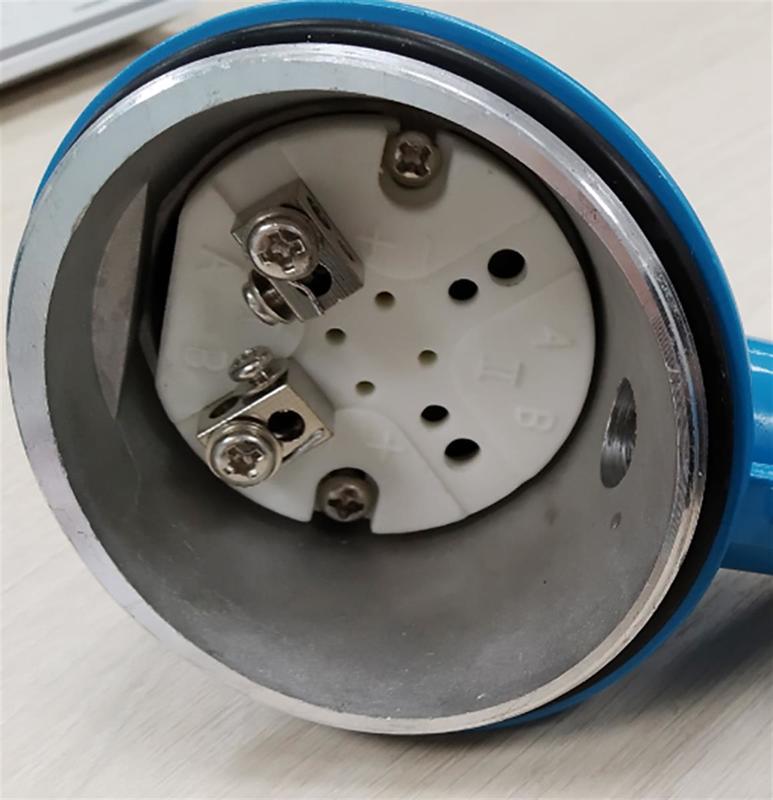

Все датчики температуры ОВЕН ДТСхх5Л и ДТПХхх5Л с металлическими головками комплектуются клеммником с винтовыми клеммами. Он уже штатно установлен в головке.

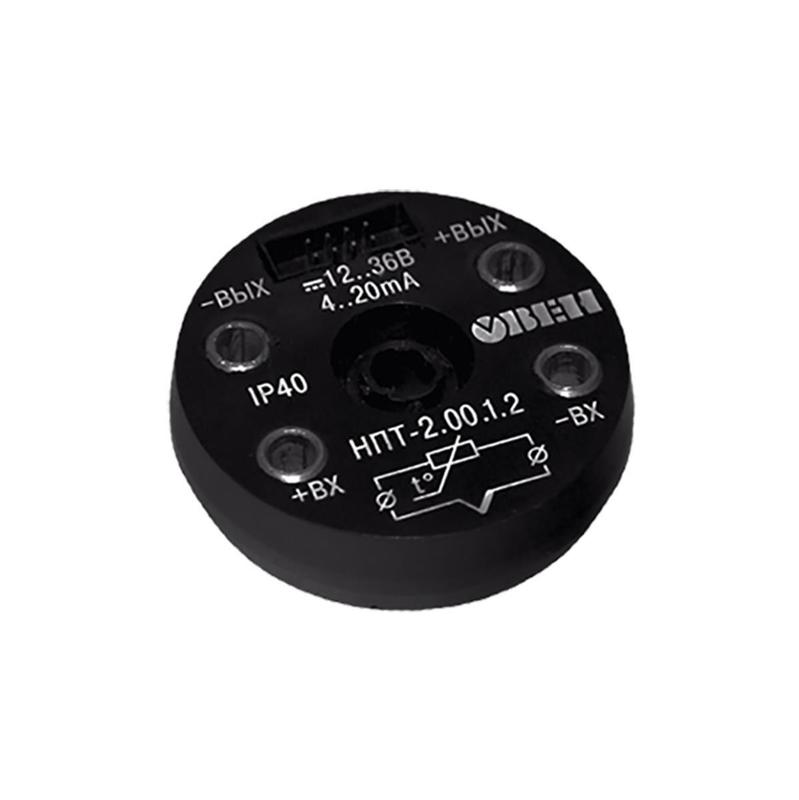

В то же время для преобразования сигнала сенсора в унифицированный сигнал 4…20 мА часто используется нормирующий преобразователь НПТ-2 (исполнение «таблетка»). При этом его необходимо смонтировать внутрь головки датчика. Для этого и служит «Комплект для монтажа НПТ-2 в МГ»

Датчики температуры ОВЕН ДТСхх5Л и ДТПХхх5Л	Нормирующий преобразователь НПТ-2	Комплект для монтажа НПТ-2 в металлические головки датчиков

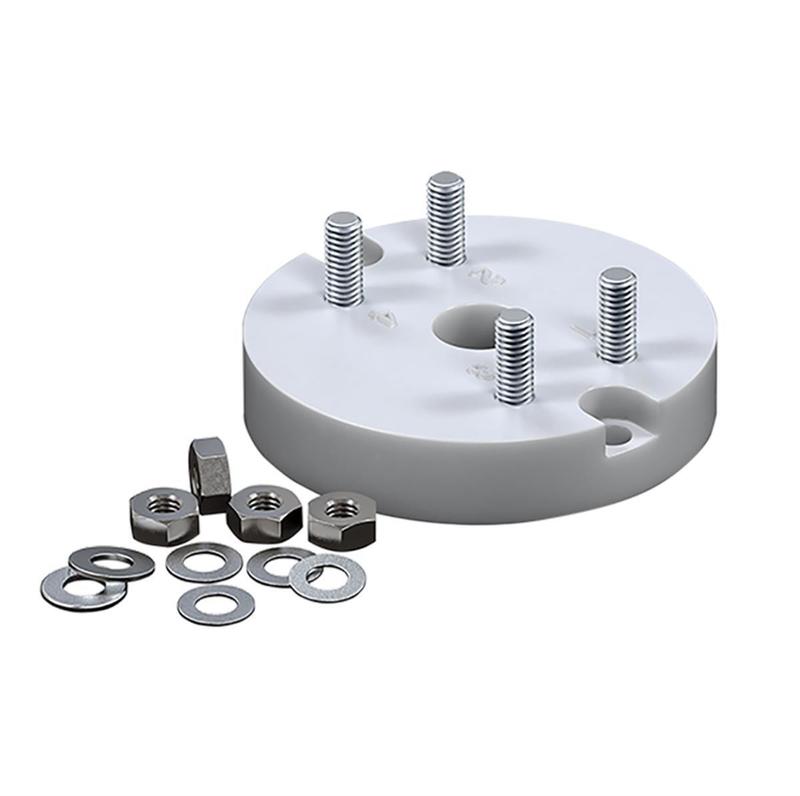

При монтаже штатный клеммник вынимается из головки, а на его место монтируется керамическое основание из комплекта. Гайки и шайбы служат для закрепления выводов чувствительного элемента и кабеля линии связи «датчик-прибор».

Инструкция по установке прилагается

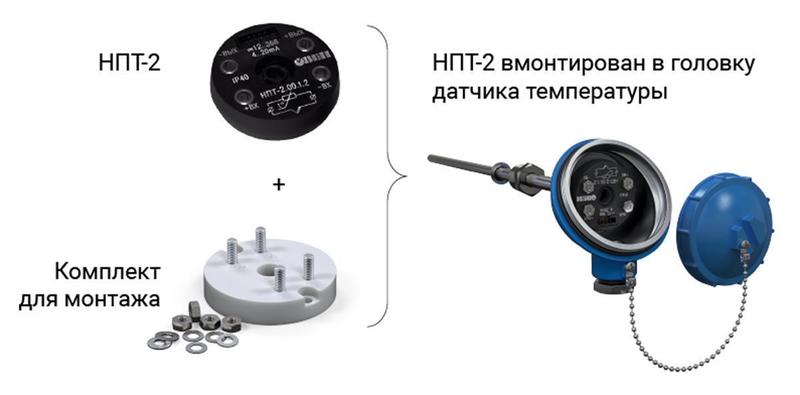

Монтаж НПТ-2 в металлическую головку датчика

Технические характеристики

Параметр	Значение
Материал основания	Керамика
Резьба на гайках и шпильках	М4
Комплектность	КУВФ.301152.410.1266 (ИСЛ-Основание) – 1 шт. Гайка М4-6H.26.12X18H10T ГОСТ 5927-70 – 8 шт. Шайба А.4.21.11 ГОСТ 10450-78 ((А) Шайба DIN 125 M4 A2) – 16 шт. Инструкция

Документация и схемы

Документ	Дата изменения	Размер	Файл
Краткая инструкция Комплект для монтажа НПТ-2 в МГ	18.09.2022	0.18 Мб
