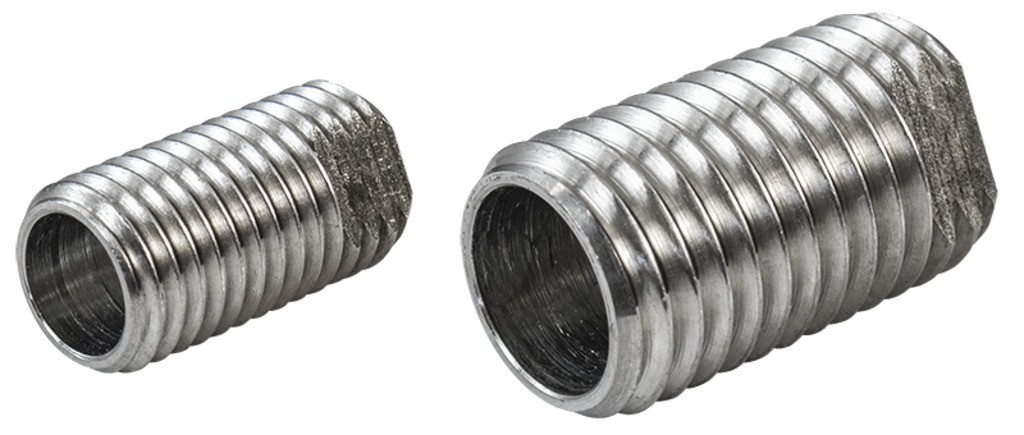

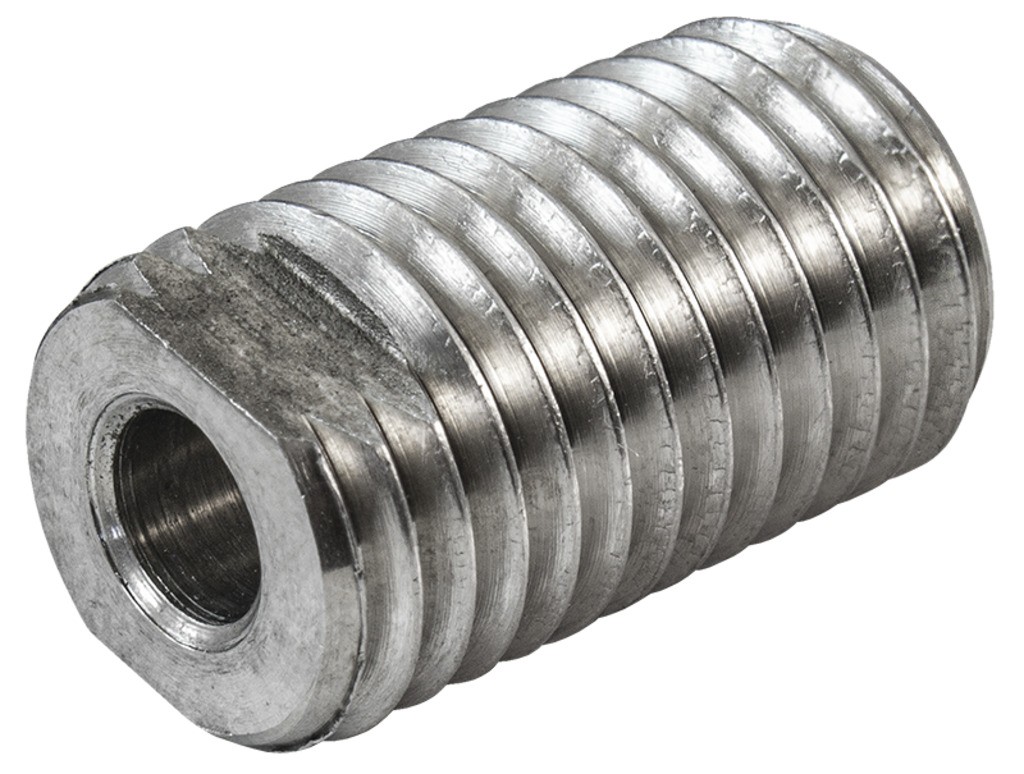

Накидная гайка НГ
Новинка

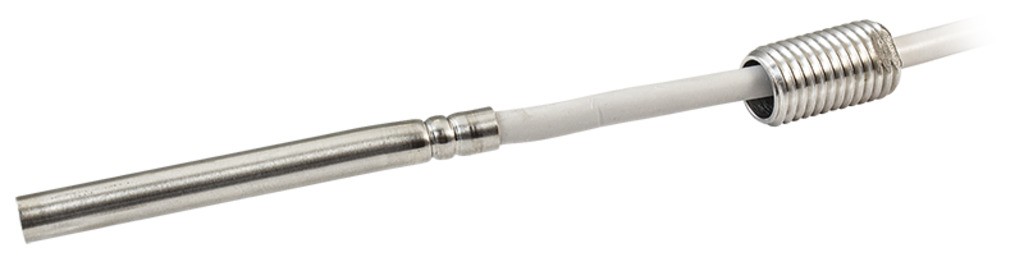

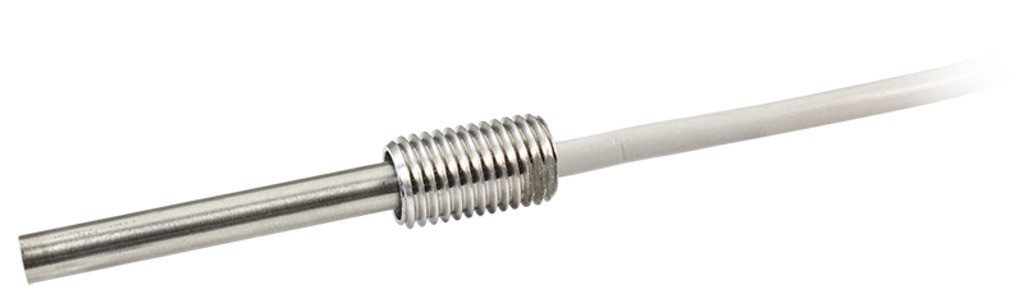

Накидные гайки применяются для монтажа термодатчиков в резьбовые отверстия (гильзы или бобышки) в объектах измерения температуры. Не обеспечивают герметичность соединения
Технические характеристики
| Параметр | Значение | ||
| Модель | НГ-5,5-М8х1 | НГ-8,5-М12х1,5 | НГс |
| Внутренний диаметр | 5,5 мм | 8,5 мм | 5,5 мм |
| Для датчиков диаметром | 4 мм, 5 мм | 5 мм, 6 мм, 8 мм | 5 мм |
| Глубина | 8 мм | 13,5 мм | 10 мм |
| Наружная резьба | М8×1 | М12×1,5 | М8×1 |
| Диаметр отверстия под кабельный вывод | 3,85 мм | 4,85 мм | 4 мм |
| Материал | нерж. сталь | ||
| Совместимость с датчиками | ТП-А-4001 ТП-А-4021 ТС-А-4001 ТС-А-4021 | ТП-А-4001 ТС-А-4001 ТС-А-4071 ТС-А-4021 | ТП-А-4001 ТС-А-4001 ТС-А-4021 |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| F76302 | НГ-5,5-М8х1 | Со склада | 125 руб. |
| F76303 | НГ-8,5-М12х1,5 | Со склада | 156 руб. |
| F76304 | НГс | Снято с производства | 47 руб. |
| Габаритные размеры |

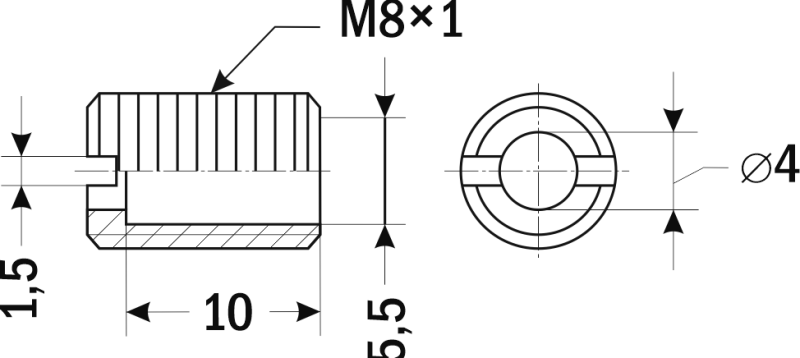

 НГс |

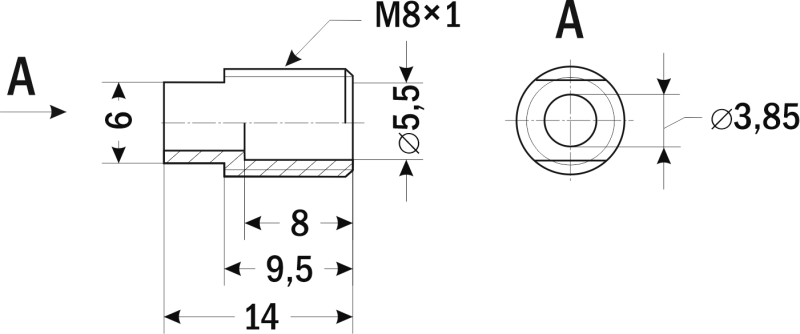

 НГ-5,5-М8х1 |

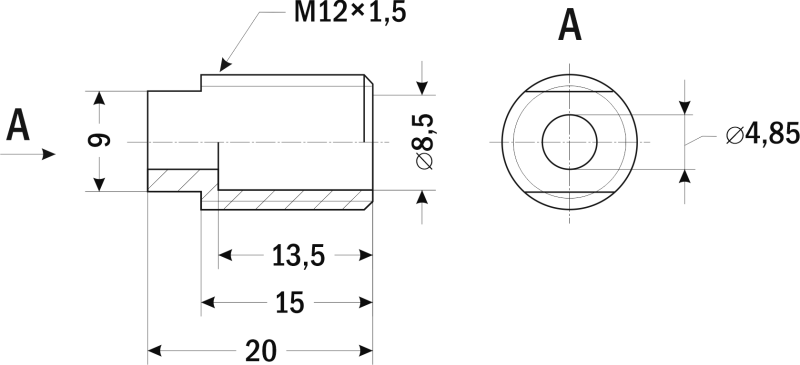

 НГ-8,5-М12х1,5 |
