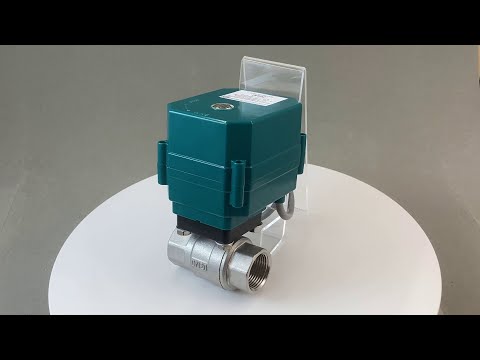

Кран шаровой КПР-1 с электроприводами ЭПР2, ЭПР2М, ЭПР2У
Шаровые краны КПР-1 с электроприводом предназначены для управления потоком рабочей среды в трубопроводе. Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Взаимозаменяемость приводов ЭПР2, ЭПР2М, ЭПР2У
- Автоматическое отключение при достижении крайних положений
- Возможность применения для загрязненных и вязких сред
- Высокие показатели герметичности
- Отсутствие «застойных» зон и завихрений в корпусе
- Низкий уровень гидравлического сопротивления
- Устойчивость к механическим деформациям
- Простота конструкции и монтажа, обеспечивающие удобство в эксплуатации и обслуживании
- 3-проводная (ЭПР2, ЭПР2М) и 5-проводная (ЭПР2У) схемы подключения
- Долгий срок службы
Особенности ЭПР2М
- Два режима работы: автоматический и ручной
- Ручной дублер – указатель положения крана
Особенности ЭПР2У
- Aналоговый сигнал управления 4...20 мА
- Аналоговый сигнал обратной связи 4...20 мА
- Два режима работы: автоматический и ручной
Технические характеристики
| Параметр | Значение | |||
| Тип | Шаровой полнопроходной | |||
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |||
| Материалы | Корпус | Нержавеющая сталь | ||
| Монтажное основание | Пластик (Ду=15...25) или нержавеющая сталь (Ду=32...50) | |||
| Уплотнения | PTFE | |||
| Температура рабочей среды | −55...+120°С | |||
| Рабочее давление | 0,0...1,6 MПa | |||
| Присоединение | Резьбовое G½"...G2" | |||
| Диаметр условного прохода | 15...50 мм | |||
| Угол полного поворота | 90° (вращение в обоих направлениях) | |||
| Стандарт присоединения крана к приводу | ISO5211 | |||
| Модель электропривода | ЭПР2 | ЭПР2М | ЭПР2У | |
| Время открытия/закрытия | 18...19 с (Ду=15...25); 20...21 с (Ду=32...40); 27...28 с (Ду=50) | 25 с | ||
| Крутящий момент | 10 Н∙м | 6 Н∙м | ||
| Степень пылевлагозащиты электропривода | IP65 | |||
| Питание, ток, мощность | =10...35 В, 80 мА раб. (900 мА пик.), 3 Вт; ~220 В, 15 мА, 18 ВА | =12...24 В, ≤100 мА, <5 Вт | ||
| Схема подключения | 3-проводная | 5-проводная | ||
| Длина кабеля | 260 мм | 340 мм | ||
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г | ||
| ЭПР2 | ЭПР2М | ЭПР2У | ||||||||
| КПР-1-015-GSP | 15 | 20 | ½" | 9×9 | 0,0 | 1,6 |
ЭПР2,
| 633 | 714 | 626 |
| КПР-1-020-GSP | 20 | 38 | ¾" | 9×9 | 716 | 798 | 709 | |||
| КПР-1-025-GSP | 25 | 69 | 1" | 9×9 | 842 | 917 | 835 | |||
| КПР-1-032-GSP | 32 | 93 | 1¼" | 9×9 | 1261 | 1343 | 1254 | |||
| КПР-1-040-GSP | 40 | 144 | 1½" | 9×9 | 1460 | 1543 | 1456 | |||
| КПР-1-050-GSP | 50 | 229 | 2" | 9×9 | 1985 | 2067 | 1977 | |||
Расшифровка обозначения на примере крана КПР-1-015-XYZ:
КПР-1 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Тип привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| O27649 | 15 | ЭПР2, ~220В | Со склада (комплектация 1..72 часа) | 15345 руб. |
| O27650 | 20 | ЭПР2, ~220В | Со склада | 15720 руб. |
| O27651 | 25 | ЭПР2, ~220В | Со склада | 16845 руб. |
| O27652 | 32 | ЭПР2, ~220В | Со склада (комплектация 1..72 часа) | 20595 руб. |
| O27653 | 40 | ЭПР2, ~220В | Со склада (комплектация 1..72 часа) | 22470 руб. |
| O27654 | 50 | ЭПР2, ~220В | Со склада (комплектация 1..72 часа) | 26220 руб. |
| O27655 | 15 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 11023 руб. |
| O27656 | 20 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 11398 руб. |
| O27657 | 25 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 12523 руб. |
| O27658 | 32 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 16273 руб. |
| O27659 | 40 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 18148 руб. |
| O27660 | 50 | ЭПР2, =10...35 В | Со склада (комплектация 1..72 часа) | 21898 руб. |
| O27661 | 15 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 17007 руб. |
| O27662 | 20 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 17382 руб. |
| O27663 | 25 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 18507 руб. |
| O27664 | 32 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 22257 руб. |
| O27665 | 40 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 24132 руб. |
| O27666 | 50 | ЭПР2М, ~220В | Со склада (комплектация 1..72 часа) | 27882 руб. |
| O27667 | 15 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 12685 руб. |
| O27668 | 20 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 13060 руб. |
| O27669 | 25 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 14185 руб. |
| O27670 | 32 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 17935 руб. |
| O27671 | 40 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 19810 руб. |
| O27672 | 50 | ЭПР2М, =10...35 В | Со склада (комплектация 1..72 часа) | 23560 руб. |
| O27673 | 15 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 23325 руб. |
| O27674 | 20 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 23700 руб. |
| O27675 | 25 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 24825 руб. |
| O27676 | 32 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 28575 руб. |
| O27677 | 40 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 30450 руб. |
| O27678 | 50 | ЭПР2У, =12...24 В | Со склада (комплектация 1..72 часа) | 34200 руб. |
Описание прибора
Шаровой кран КПР-1 с электроприводом состоит из двух основных функциональных узлов: 1) электропривода, который осуществляет поворот шара, перекрывающего проходящий через кран поток жидкости/газа, и 2) крана, в котором установлен шар с проходным отверстием, чтобы перекрывать поток. Конструкция обеспечивает компактность и герметичность крана. Подробнее об устройстве крана и подключении электропривода (ЭПР2, ЭПР2М, ЭПР2У) см. руководства по экплуатации.
| Габаритные размеры | |
| КПР-1 с ЭПР2 | |
 | |
| КПР1 с ЭПР2М | |
 | |
| КПР1 с ЭПР2У | |
 | |
| Модель | DN | G | Размеры, мм | |||||||
| A1 | C | E×E | H | h | L | M×M | ∅K | |||
| КПР-1-015 GSP | 15 | ½" | 55 | 33 | 45 | 33 | 5,5 | 55 | 9×9 | 50 (F05) |
| КПР-1-020 GSP | 20 | ¾" | 62 | 39 | 45 | 36 | 5,5 | 70 | 9×9 | 50 (F05) |
| КПР-1-025 GSP | 25 | 1" | 68 | 45,5 | 45 | 39 | 5,5 | 73 | 9×9 | 50 (F05) |
| КПР-1-032 GSP | 32 | 1¼" | 90 | 62 | 50 | 53 | 5,5 | 94 | 9×9 | 50 (F05) |
| КПР-1-040 GSP | 40 | 1½" | 98 | 70 | 50 | 58 | 7,5 | 100 | 9×9 | 50 (F05) |
| КПР-1-050 GSP | 50 | 2" | 113 | 85 | 50 | 64 | 7,5 | 117,5 | 9×9 | 50 (F05) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 1.89 Мб |  |
| Руководство по эксплуатации ЭПР2 | 11.10.2022 | 0.88 Мб |  |
| Руководство по эксплуатации ЭПР2М | 11.10.2022 | 0.97 Мб |  |
| Руководство по эксплуатации ЭПР2У | 11.10.2022 | 0.85 Мб |  |
