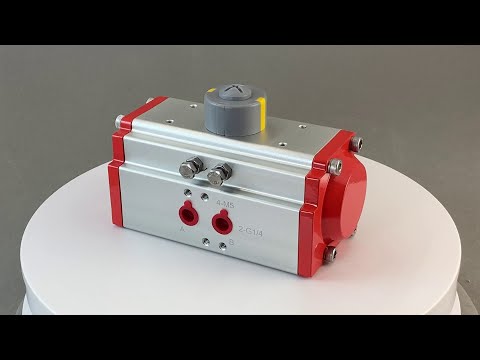

Пневмопривод двустороннего действия ППР2
Пневмопривод двустороннего действия ППР2 для управления кранами и затворами, присоединяемыми по стандарту ISO 5211 и управляемыми по стандарту NAMUR
Особенности
- Подходят для кранов и затворов серий КПР
- Управляются сжатым воздухом
- Двустороннего действия – возврат поршней с помощью давления воздуха
- Устанавливаются вертикально присоединением ISO 5211 вниз
- 2 болта для подстройки крайних положений клапана на ±5°
- Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р, ручного привода-дублера РПДП, блока индикации положения БИП
- Долгий срок службы
- Бесшумная работа
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода |
| Тонкость очистки воздуха | 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора) |
| Температура рабочей среды | −5…+80°С |
| Рабочее давление | 0,3...0,8 МПа |
| Присоединение воздуховодов | G⅛", G¼", G⅜", G½", G¾" |
| Угол полного поворота | 90° |
| Уплотнение | NBR |
| Материал корпуса | Алюминиевый сплав |
Модификации
| Модель привода | Посадочный размер, мм | Крутящий момент, Н∙м | Время открытия, с | Время закрытия, с | Объем воздуха на открытие, л | Объем воздуха на закрытие, л | Вес, г |
| ППР2-032 | 9×9 | 10 | 0,1±0,05 | 0,1±0,05 | 0,035 | 0,045 | 740 |
| ППР2-040 | 11×11 | 16 | 0,1±0,05 | 0,1±0,05 | 0,062 | 0,082 | 1140 |
| ППР2-052 | 11×11 | 29 | 0,1±0,05 | 0,1±0,05 | 0,09 | 0,12 | 1440 |
| ППР2-063 | 14×14 | 51 | 0,2±0,05 | 0,15±0,05 | 0,14 | 0,2 | 2400 |
| ППР2-075 | 14×14 | 82 | 0,3±0,05 | 0,3±0,05 | 0,21 | 0,3 | 2950 |
| ППР2-083 | 17×17 | 104 | 0,35±0,05 | 0,4±0,05 | 0,29 | 0,41 | 3320 |
| ППР2-092 | 17×17 | 159 | 0,45±0,1 | 0,6±0,1 | 0,49 | 0,71 | 4640 |
| ППР2-105 | 22×22 | 238 | 0,8±0,15 | 0,8±0,15 | 0,7 | 0,99 | 7100 |
| ППР2-125 | 22×22 | 408 | 1,2±0,3 | 1,4±0,3 | 1,4 | 1,6 | 10 100 |
| ППР2-140 | 27×27 | 614 | 2±0,3 | 1,9±0,3 | 1,7 | 2,4 | 14 900 |
| ППР2-160 | 27×27 | 936 | 2,2±0,4 | 2,5±0,4 | 2,6 | 3,7 | 23 000 |
| ППР2-190 | 36×36 | 1508 | 4,2±0,5 | 4,6±0,5 | 4,2 | 5,9 | 40 500 |
| ППР2-210 | 36×36 | 2073 | 9±0,7 | 9±0,7 | 5,7 | 8,2 | 43 500 |
| ППР2-240 | 46×46 | 2849 | 9±0,8 | 12,5±0,8 | 9 | 12,8 | 65 500 |
| ППР2-270 | 46×46 | 4569 | 14±1 | 13,5±1 | 12,6 | 17,9 | 91 000 |
| ППР2-300 | 46×46 | 5608 | 19±1,5 | 20,5±1,5 | 21,4 | 30 | 114 500 |
| ППР2-350 | 46×46 | 8397 | 26±2 | 28±2 | 31,2 | 43,7 | 160 500 |
| ППР2-400 | 55×55 | 11 964 | 44±4 | 43±4 | 47,9 | 67,1 | 283 000 |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| G72416 | ППР2-032 | Со склада (комплектация 1..72 часа) | 4233 руб. |
| G72417 | ППР2-040 | Со склада (комплектация 1..72 часа) | 5120 руб. |
| G72418 | ППР2-052 | Со склада | 5942 руб. |
| G72419 | ППР2-063 | Со склада | 7584 руб. |
| G72420 | ППР2-075 | Со склада | 9147 руб. |
| G72421 | ППР2-083 | Со склада | 10008 руб. |
| G72422 | ППР2-092 | Со склада | 14524 руб. |
| G72423 | ППР2-105 | Со склада | 18381 руб. |
| G72424 | ППР2-125 | Со склада | 23844 руб. |
| G72425 | ППР2-140 | Со склада | 31970 руб. |
| G72426 | ППР2-160 | Со склада (комплектация 1..72 часа) | 44695 руб. |
| G72427 | ППР2-190 | Со склада (комплектация 1..72 часа) | 80192 руб. |
| G72428 | ППР2-210 | Под заказ к 2024.10.25 | 104654 руб. |
| G72429 | ППР2-240 | Под заказ к 2024.10.25 | 152634 руб. |
| G72430 | ППР2-270 | Под заказ к 2024.10.25 | 223723 руб. |
| G72431 | ППР2-300 | Под заказ к 2024.10.25 | 298302 руб. |
| G72432 | ППР2-350 | Под заказ к 2024.10.25 | 442474 руб. |
| G72433 | ППР2-400 | Под заказ к 2024.10.25 | 696039 руб. |
Таблица выбора пневмопривода ППР2
| Модель пневмопривода | Max Ду крана/затвора КПР, мм | ||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3 | -Т3Ф | -Б7 | |||
 |  |  |  |  |  |  | |||
| ППР2-032 | 15 | − | − | 8-15 | − | − | |||
| ППР2-040 | 20-25 | 15-25 | 15-32 | 20-25 | − | 50 | |||
| ППР2-052 | 32 | 25-32 | 32 | − | 65-80 | ||||
| ППР2-063 | 40-50 | 40-50 | 40-50 | − | 100 | ||||
| ППР2-075 | 40-50 | 40-50 | 40-50 | − | 125 | ||||
| ППР2-083 | 65-80 | 65-80 | 65-80 | − | 125 | ||||
| ППР2-092 | 65-80 | 65-80 | 65-100 | 65-80 | 50-65 | 125 | |||
| ППР2-105 | 100 | 100 | − | 100 | 50-100 | 150-200 | |||
| ППР2-125 | − | − | − | 50-100 | 250 | ||||
| ППР2-140 | − | − | − | 50-100 | 300 | ||||
| ППР2-160 | − | − | − | − | 350 | ||||
| ППР2-190 | − | − | − | − | 400 | ||||
| ППР2-210 | − | − | − | − | 450 | ||||
| ППР2-240 | − | − | − | − | 500 | ||||
| ППР2-270 | − | − | − | − | 600 | ||||
| ППР2-300 | − | − | − | − | 700 | ||||
| ППР2-350 | − | − | − | − | 800-900 | ||||
| ППР2-400 | − | − | − | − | 800-900 | ||||
2 − Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПП44-11/9 или ПП44-11/9-Н;
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50
Рекомендуется устанавливать на кран либо соответствующий ему тип ППР2 из таблицы, либо следующий за ним. Возможна установка и трех более мощных типов привода. То есть на кран КПР-2-15 можно поставить ППР2-032 и ППР2-040, и при необходимости (срочная замена и т. д.) возможно установить и ППР2-052, -063, -075.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости в комбинации с переходником ПП44.
| Габаритные размеры |
 |
| Модель | G* | Размеры, мм | ||||||||||||||
| A | B | C | D | E | F | G1 | H | J | K | L | M | N×N | ∅ P | Q | ||
| ППР2-032 | ⅛" | 140 | 45 | 51,5 | 71 | 22 | 29 | 12 | 50 | − | 36 (F03) | − | M5×5 | 9×9 | 40 | 25 |
| ППР2-040 | ¼" | 150 | 61 | 51 | 85 | 29 | 36 | 14 | 79,5 | 50 (F05) | 36 (F03) | M6×9 | M5×8 | 11×11 | 39,5 | 30 |
| ППР2-052 | ¼" | 163,5 | 72 | 65 | 97,5 | 25 | 42 | 14 | 80 | 50 (F05) | 36 (F03) | M6×9 | M5×8 | 11×11 | 40 | 30 |
| ППР2-063 | ¼" | 181 | 83 | 70 | 113 | 35,5 | 45,5 | 18 | 80 | 70 (F07) | 50 (F05) | M8×12 | M6×9 | 14×14 | 40 | 30 |
| ППР2-075 | ¼" | 207 | 101 | 80 | 126 | 40 | 51 | 20,5 | 79,5 | 70 (F07) | 50 (F05) | M8×12 | M6×9 | 14×14 | 39,5 | 30 |
| ППР2-083 | ¼" | 213 | 110 | 90 | 135 | 45 | 56 | 21 | 79,5 | 70 (F07) | 50 (F05) | M8×12 | M6×9 | 17×17 | 39,5 | 30 |
| ППР2-092 | ¼" | 258 | 118 | 98,5 | 145 | 48 | 61,5 | 21 | 80 | 70 (F07) | 50 (F05) | M8×12 | M6×10 | 17×17 | 39,5 | 30 |
| ППР2-105 | ¼" | 287 | 133 | 110 | 160 | 55 | 63 | 24,5 | 79,5 | 102 (F10) | 70 (F07) | M10×15 | M8×12 | 22×22 | 39,5 | 30 |
| ППР2-125 | ¼" | 312,5 | 154 | 127 | 180 | 60 | 73,5 | 29 | 80 | 102 (F10) | 70 (F07) | M10×15 | M8×12 | 22×22 | 50 | 30 |
| ППР2-140 | ¼" | 411 | 173 | 138 | 199 | 65 | 77 | 32 | 80 | 125 (F12) | 102 (F10) | M12×20 | M10×15 | 27×27 | 60 | 30 |
| ППР2-160 | ¼" | 488 | 199 | 156 | 220 | 73 | 88 | 40 | 80 | 125 (F12) | 102 (F10) | M12×20 | M10×15 | 27×27 | 60 | 30 |
| ППР2-190 | ¼" | 545 | 233 | 186 | 260 | 83 | 105 | 40 | 130 | 140 (F14) | − | M16×22 | − | 36×36 | 80 | 30 |
| ППР2-210 | ¼" | 610 | 258 | 210,5 | 283 | 96,5 | 113 | 41 | 130 | 140 (F14) | − | M16×24 | − | 36×36 | 80 | 30 |
| ППР2-240 | ⅜" | 622 | 291 | 245 | 314,5 | 115 | 130 | 50 | 130 | 165 (F16) | − | M20×26 | − | 46×46 | 80 | 30 |
| ППР2-270 | ½" | 766 | 330 | 273 | 355,5 | 126 | 147 | 50 | 130 | 165 (F16) | − | M20×26 | − | 46×46 | 80 | 30 |
| ППР2-300 | ½" | 794 | 354 | 312 | 379,5 | 140 | 173 | 57 | 130 | 165 (F16) | − | M20×26 | − | 46×46 | 80 | 30 |
| ППР2-350 | ½" | 880 | 410 | 362 | 435,5 | 164 | 195 | 60 | 130 | 165 (F16) | − | M20×26 | − | 46×46 | 80 | 30 |
| ППР2-400 | ¾" | 1076 | 466 | 450 | 491,5 | 145 | 145 | 60 | 130 | 254 (F25) | − | M20×26 | − | 55×55 | 80 | 30 |
*Присоединение воздуховодов.
