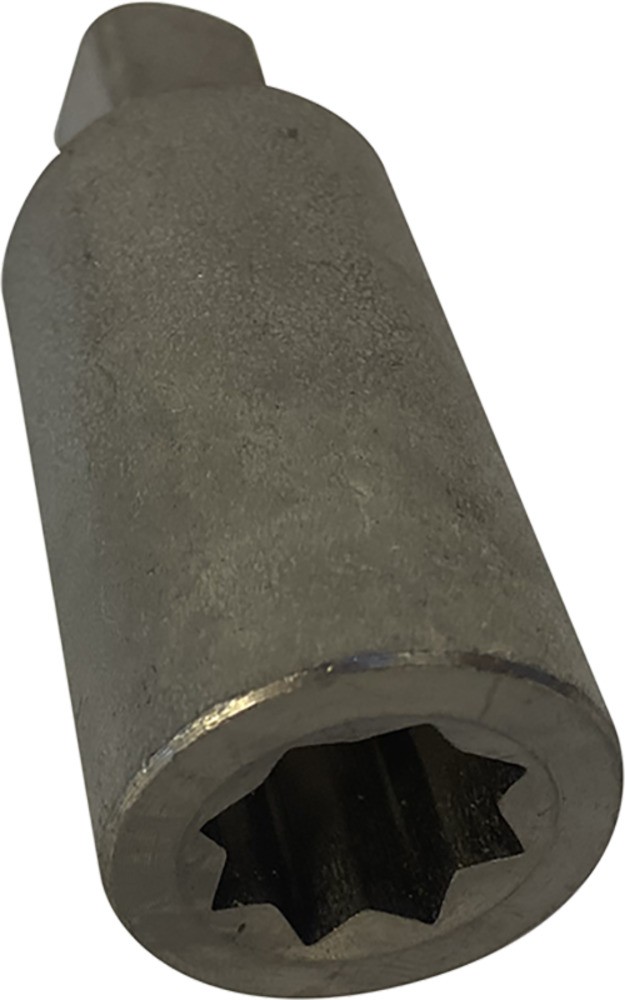

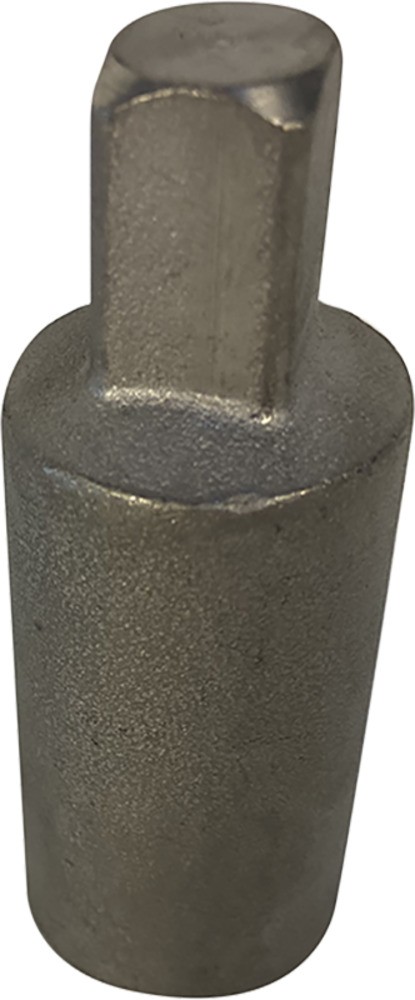

Переходники ПМКУ48

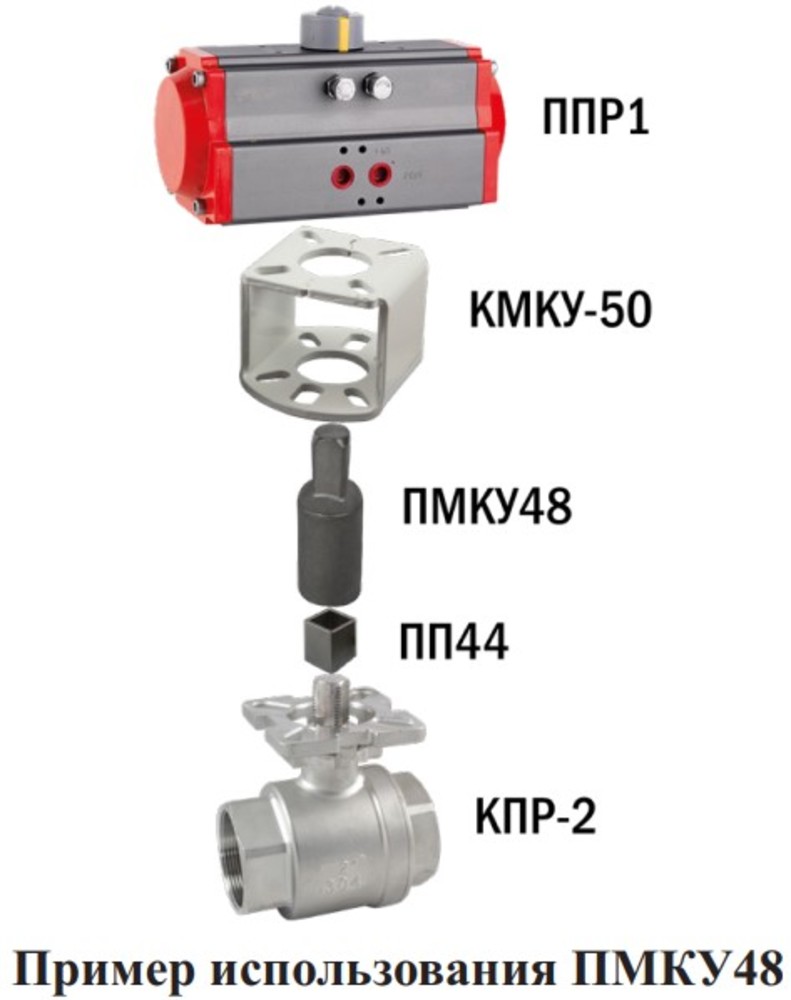

Переходники для присоединения приводов с ISO 5211 к шаровым кранам и дисковым поворотным затворам
Технические характеристик
| Параметр | Значение |
| Квадрат штока | 11×11 мм, 14×14 мм, 17×17 мм, 22×22 мм |
| Материал | Сталь |
| Посадочный размер переходника | Отверстие под шток типа «звезда-квадрат»: 11×11мм, 14×14 мм, 16×16 мм, 17×17 мм, 19×19 мм, 21×21 мм, 22×22 мм |
Все модификации
| Артикул | Модель | Срок поставки | Стоимость |
|---|---|---|---|
| M10172 | ПМКУ48-11/11-47 | Со склада | 788 руб. |
| M10173 | ПМКУ48-14/11-29 | Под заказ к 2024.06.25 | 375 руб. |
| M10174 | ПМКУ48-14/14-60 | Со склада | 938 руб. |
| M10175 | ПМКУ48-17/16-29 | Со склада | 2925 руб. |
| M10176 | ПМКУ48-17/17-75 | Под заказ к 2024.06.20 | 1425 руб. |
| M10177 | ПМКУ48-22/19-34 | Со склада | 3900 руб. |
| M10178 | ПМКУ48-22/21-34 | Со склада | 4275 руб. |
| M10179 | ПМКУ48-22/22-34 | Под заказ к 2024.06.20 | 1125 руб. |
| M10180 | ПМКУ48-22/22-72 | Со склада | 1312 руб. |
| Габаритные размеры |
 |
| Модель | M | ∅D | H | L | N | P |
| ПМКУ48-11/11-47 | 11×11 | 25 | 62 | 47 | 15 | 11×11 |
| ПМКУ48-14/11-29 | 14×14 | 24 | 43 | 29 | 13 | 11×11 |
| ПМКУ48-14/14-60 | 14×14 | 30 | 80 | 60 | 17 | 14×14 |
| ПМКУ48-17/17-75 | 17×17 | 36 | 100 | 75 | 23 | 17×17 |
| ПМКУ48-17/16-29 | 17×17 | 32 | 50 | 29 | 17,5 | 16×16 |
| ПМКУ48-22/19-34 | 22×22 | 39 | 58 | 34 | 19,5 | 19×19 |
| ПМКУ48-22/21-34 | 22×22 | 44 | 58 | 34 | 17,5 | 21×21 |
| ПМКУ48-22/22-34 | 22×22 | 43 | 58 | 34 | 20 | 22×22 |
| ПМКУ48-22/22-72 | 22×22 | 40 | 102 | 72 | 29 | 22×22 |
Материал:
—
сталь
Квадрат штока:
—
11×11 мм, 14×14 мм, 17×17 мм, 22×22 мм
Посадочный размер переходника:
—
11×11мм, 14×14 мм, 16×16 мм, 17×17 мм, 19×19 мм, 21×21 мм, 22×22 мм
Количество типоразмеров:
—
5
