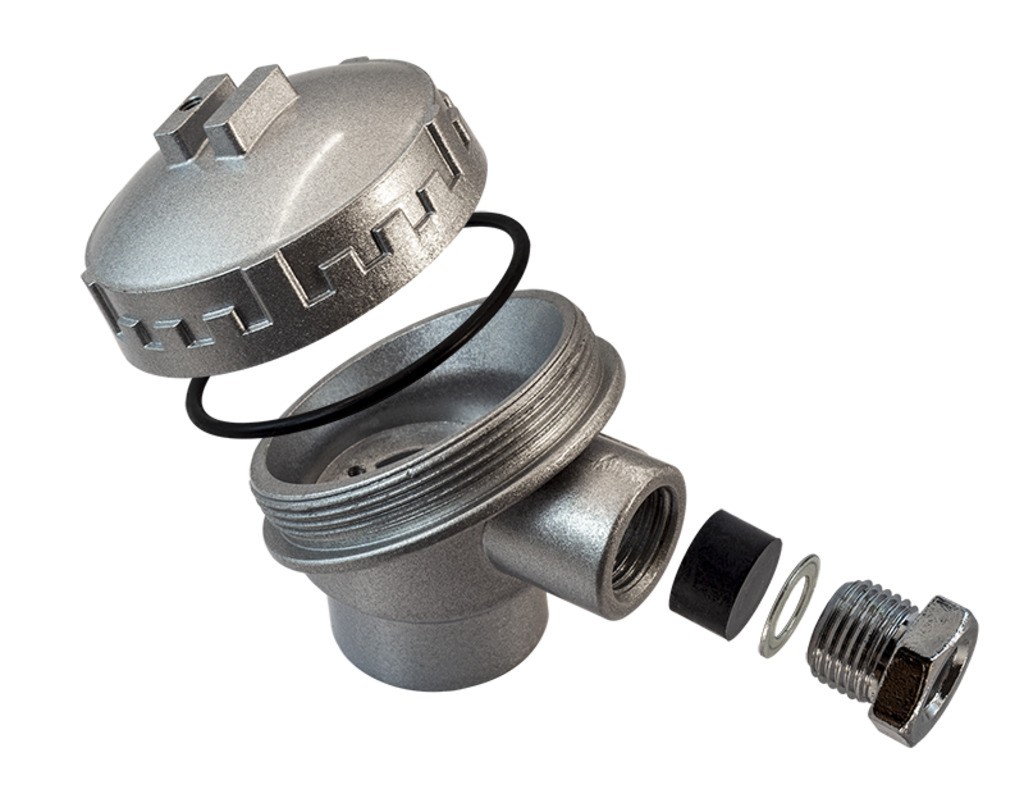

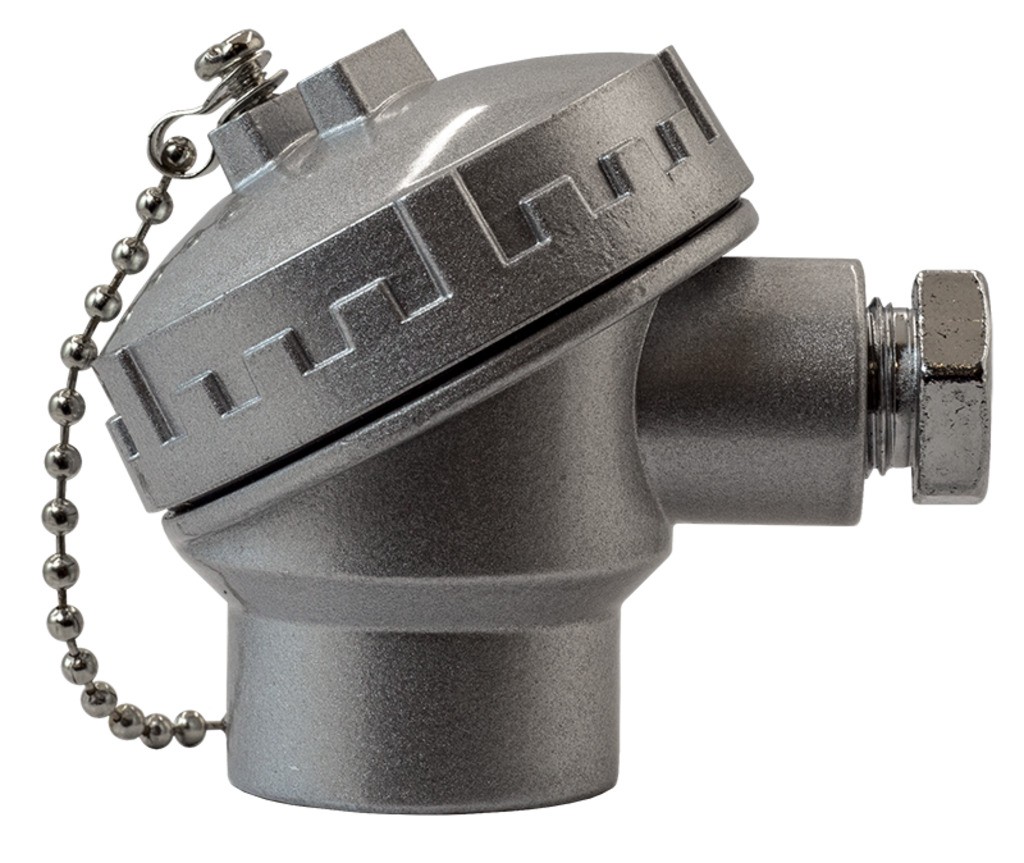

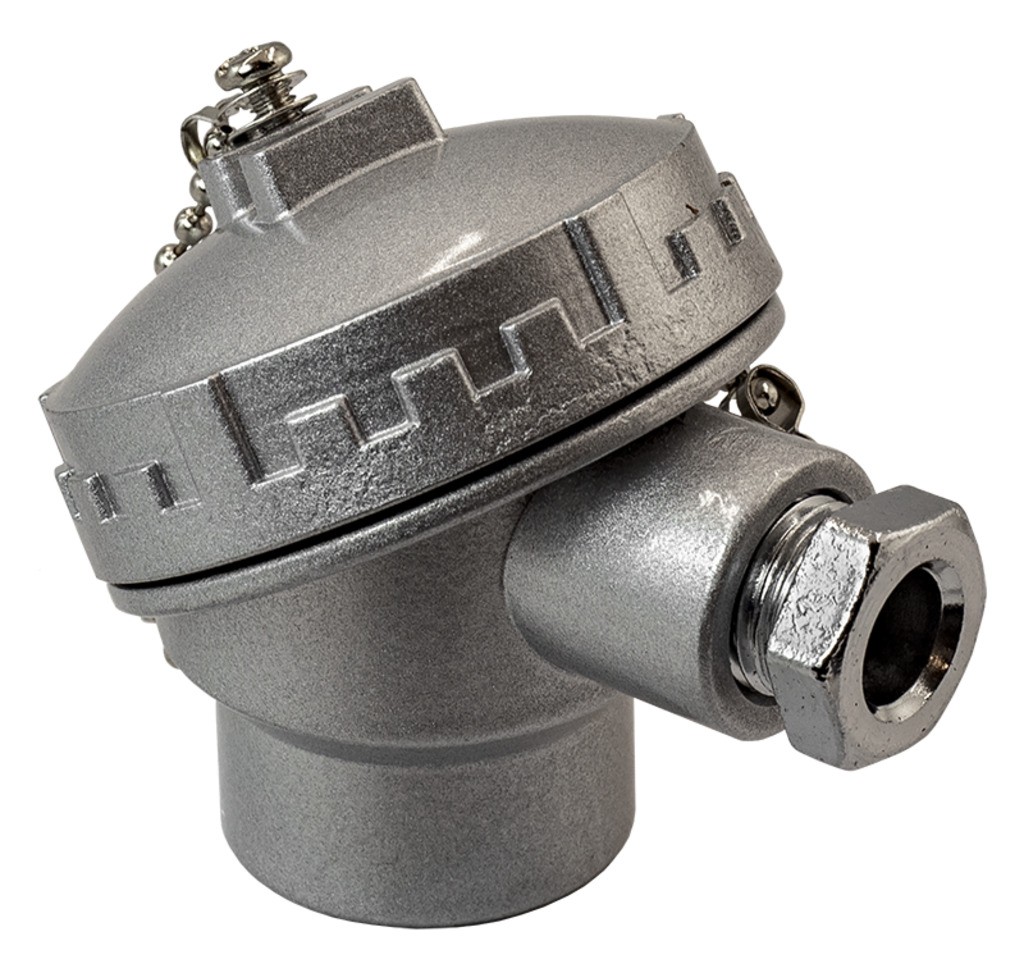

Коммутационная головка для термодатчиков ГДТ-35-27-АР
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:
- Стандартная резьба G½" (или заказные G¼", М10×1) позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы

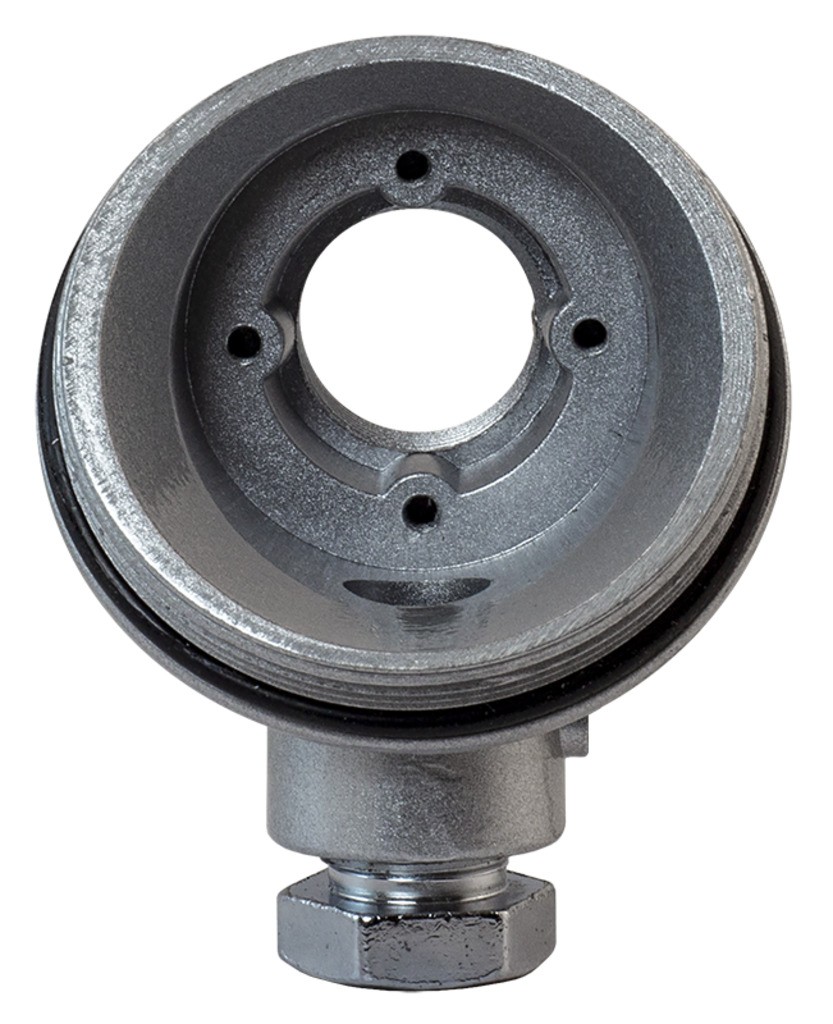

- Головка совместима с клеммными колодками КТП-35-27-2, КТП-35-27-4. (диаметр колодок 35 мм, расстояние между крепежными отверстиями 27 мм), датчиком NTC-A-1073 (расстояние между крепежными отверстиями 27 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 35 мм;
- расстояние между крепежными отверстиями 27 мм.

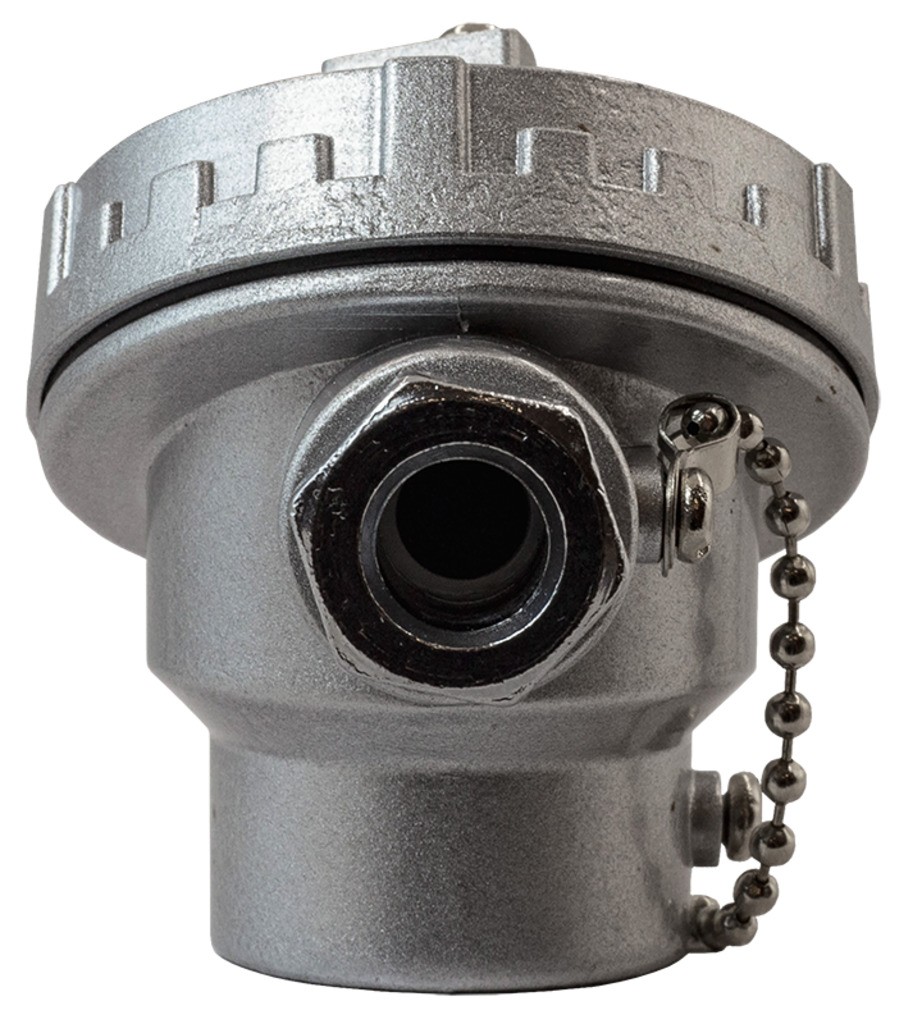

- В отверстие Gy с резьбой М16×1,5 для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGP-M16, ARGM-M16

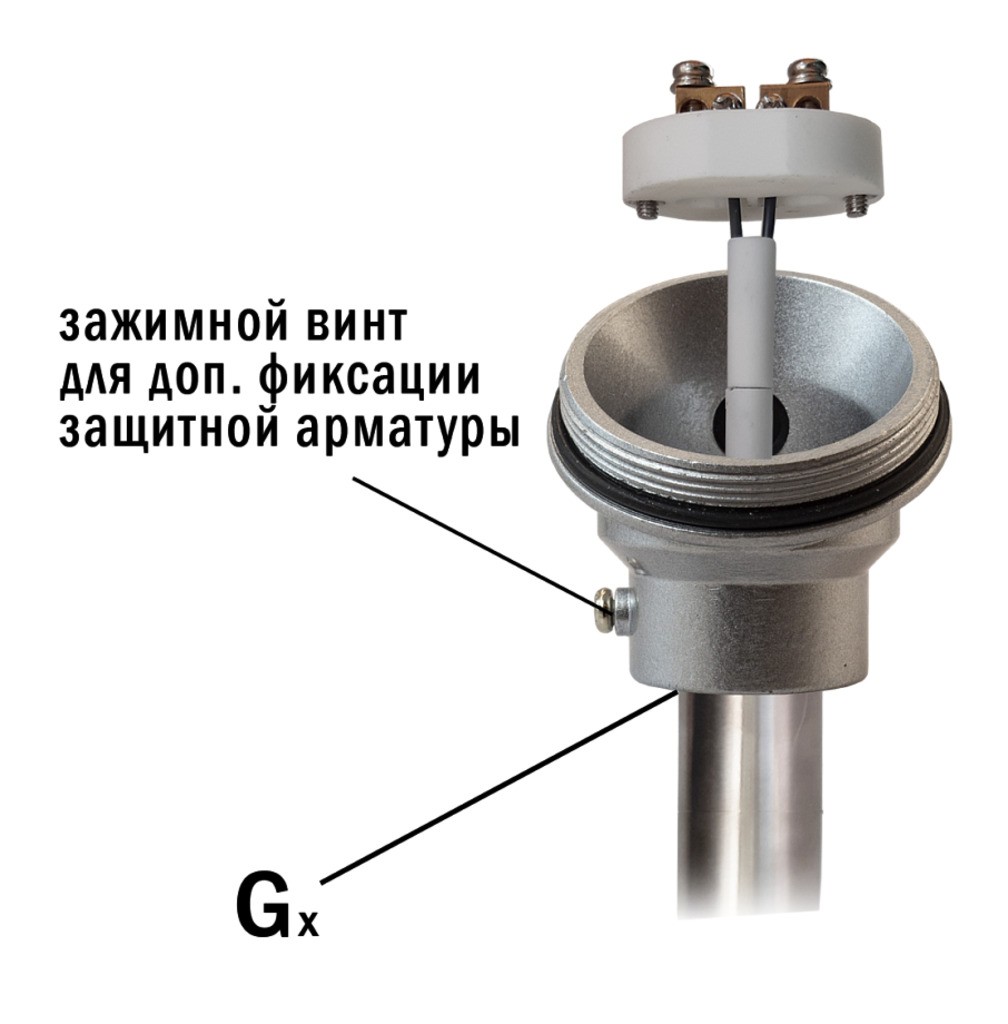

- Дополнительная фиксация защитной арматуры зажимным винтом М4 (см. чертеж). Также с помощью винта М4 большей длины (не входит в комплект) можно закрепить в отверстии Gx арматуру без резьбы
- Цепочка, соединяющая крышку с коммутационной головкой, предотвращает потерю крышки
Технические характеристики
Параметр | Значение |
Максимальный диаметр колодки | 35 мм |
Расстояние между крепежными отверстиями (D) | 27 мм |
Количество крепежных отверстий | 4 отверстия М3 |
Присоединение защитной арматуры для датчика (Gx) | G½" – стандарт G¼", М10×1 – по заказу |
Присоединение кабеля (Gy) | М16×1,5 – стандарт G⅜" – по заказу |
Диаметр подключаемого кабеля | ≤ 8 мм |
Рабочая температура | −40...+100°C |
Фиксация крышки | резьба |
Материал корпуса | силумин |
Материал уплотнений | маслостойкая резина |
Степень пылевлагозащиты | IP65 |
Габаритные размеры | 69×58×75 мм |
Монтаж

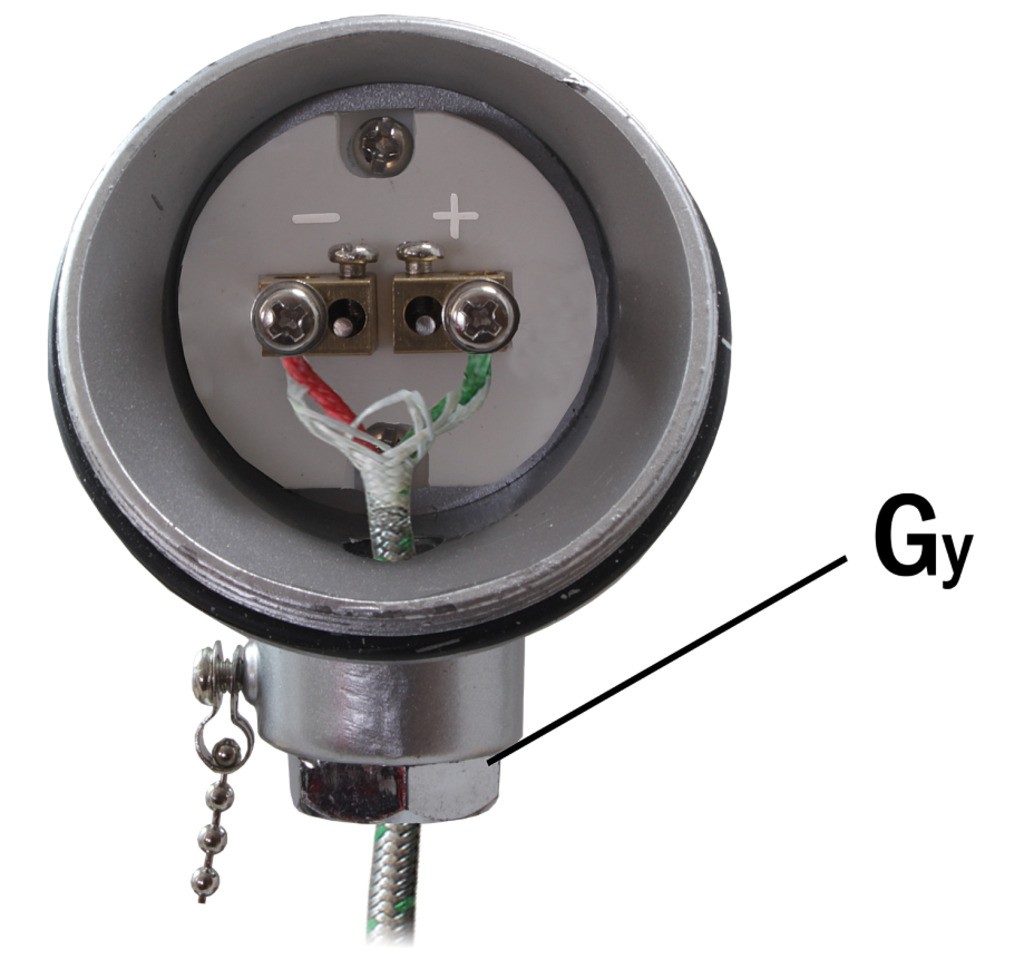

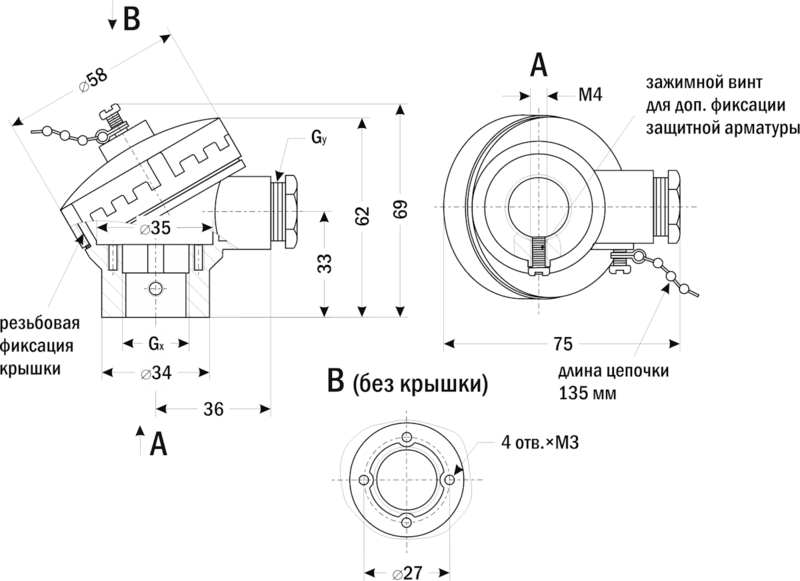

В коммутационную головку с помощью винтов М3 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. чертеж). Кабельный ввод — отверстие с резьбой Gy (см. чертеж).
Габаритные размеры |
![]() |

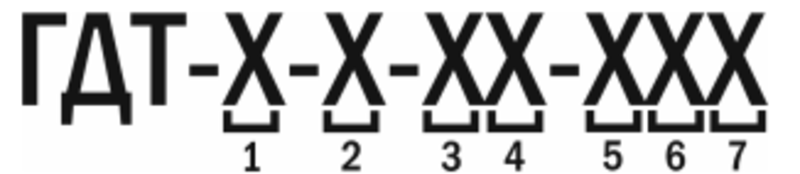

Номер позиции | Название позиции | Обозначение | Расшифровка |
1 | Внутренний диаметр головки | 35 | 35 мм |
42 | 42 мм | ||
... | |||
2 | Расстояние между монтажными отверстиями | 27 | 27 мм |
33/40 | 33 мм и 40 мм | ||
... | |||
3 |
Присоединение защитной арматуры для датчика | 0 | G¼" |
2 | G½" | ||
3 | G¾" | ||
4 | G1" | ||
5 | М10×1 | ||
6 | М12×1,5 | ||
7 | М16×1,5 | ||
8 | М20×1,5 | ||
9 | М24×1,5 | ||
T | Зажим с винтом, отверстие 22,5 мм | ||
4 | Присоединение кабеля | 1 | G⅜" |
2 | G½ | ||
7 | М16×1,5 | ||
8 | М20×1,5 | ||
П | PG16 | ||
5 | Материал корпуса | A | Алюминий (силумин) |
H | Нейлон | ||
6 | Фиксация крышки | В | Винты |
Р | Резьба | ||
С | Стяжной замок | ||
7 | Искрозащита | Пусто | Без искрозащиты |
И | Есть искрозащита | ||
