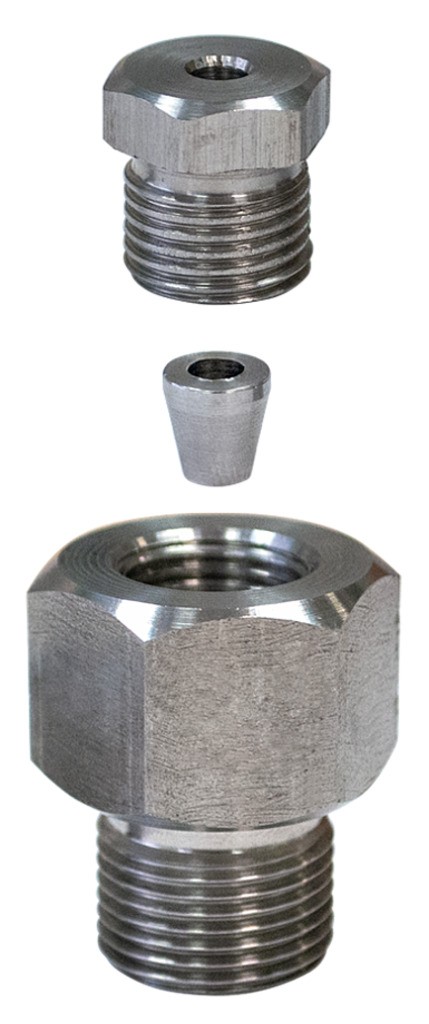

Штуцер врезной ОВЕН ШВ
Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры
Все модификации
| Артикул | Резьба | Внешний диаметр датчика, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| O05635 | М8×1 | 3 | 2...4 недели | 2640 руб. |
| O05636 | М10×1 | 3 | 2...4 недели | 2640 руб. |
| O05637 | М10×1,5 | 3 | 2...4 недели | 2928 руб. |
| O05638 | М12×1,5 | 3 | 2...4 недели | 2640 руб. |
| O05639 | М16×1,5 | 3 | 2...4 недели | 2640 руб. |
| O05640 | М20×1,5 | 3 | 2...4 недели | 2640 руб. |
| O05641 | М8×1 | 4,5 | 2...4 недели | 2640 руб. |
| O05642 | М10×1 | 4,5 | 2...4 недели | 3312 руб. |
| O05643 | М10×1,5 | 4,5 | 2...4 недели | 2724 руб. |
| O05644 | М12×1,5 | 4,5 | 2...4 недели | 3276 руб. |
| O05645 | М16×1,5 | 4,5 | 2...4 недели | 2640 руб. |
| O05646 | М20×1,5 | 4,5 | 2...4 недели | 3072 руб. |

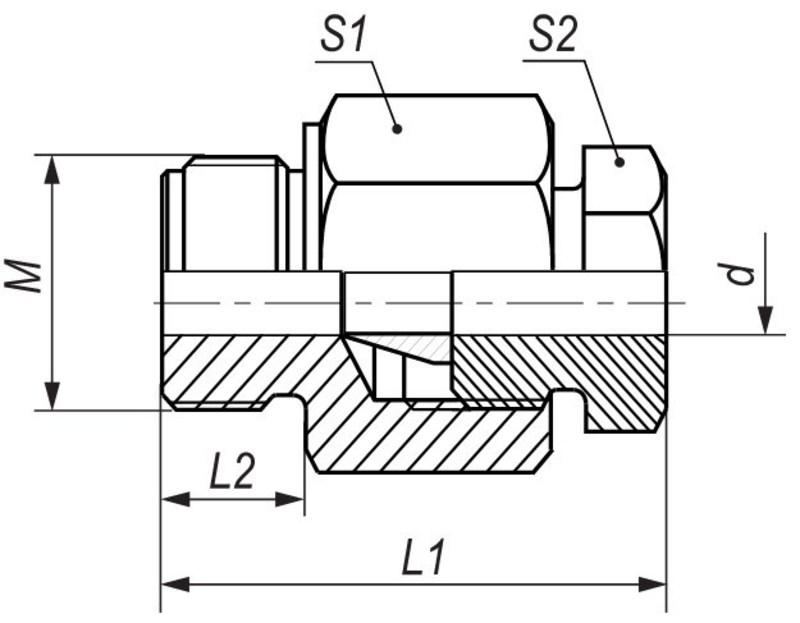

| Габаритные размеры |
 |
| Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
| ШВ М8×1.4,5 | 37 | 8 | М8×1 | 4,8 | S22 | S17 |
| ШВ М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
| ШВ М10×1.4,5 | 39 | 10 | М10×1 | 4,8 | S22 | S17 |
| ШВ М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШВ М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,8 | S22 | S17 |
| ШВ М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШВ М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,8 | S22 | S17 |
| ШВ М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШВ М16×1,5.4,5 | 42 | 12 | М16×1,5 | 4,8 | S22 | S17 |
| ШВ М16×1,5.3 | 41 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШВ М20×1,5.4,5 | 47 | 16 | М20×1,5 | 4,8 | S27 | S17 |
| ШВ М20×1,5.3 | 44 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
Рабочее давление при наибольшоей температуре рабочей среды (ГОСТ 356-80):
- 6,3 МПа (при 200°С)
- 5,4 МПа (при 300°С)
- 4,8 МПа (при 400°С)
- 4 МПа (при 480°С)
- 3,7 МПа (при 520°С)
- 3,2 МПа (при 560°С)
- 2,8 МПа (при 600°С)
Комплектация:
- Штуцер к процессу
- Штуцер уплотняющий
- Втулка
- Паспорт
- Гриппер
Присоединение к преобразователю:
—
Присоединение к термодатчику:
—
Материал:
—
нержавейка AISI 304
Условное давление:
—
Температура среды:
—
Длина погружной части:
—
Наружный диаметр:
—
Присоединение:
—
Для датчиков со штуцером:
—
Проверка диодов и транзисторов:
—
Высота:
—
Крепежная резьба:
—
М20×1,5, М16×1,5, М12×1,5, М10×1,5, М10×1, М8×1
Внешний диаметр датчика:
—
3 мм, 4,5 мм
Использование:
—
Материал уплотнения:
—
Материал штуцера:
—
Максимальная рабочая температура:
—
+600 °С
Максимальное рабочее давление:
—
6,3 МПа
Максимально допустимая температура:
—
Типы вилок:
—
Номинальная статическая характеристика:
—
Для датчиков диаметром:
—
Максимальный диаметр провода:
—
Диаметр:
—
Толщина стенки:
—
Длина:
—
Наружные размеры:
—
Количество отверстий:
—
Диаметр отверстий:
—
Рабочий диапазон температур:
—
Максимальный диаметр колодки:
—
Расстояние между крепежными отверстиями:
—
Количество крепежных отверстий:
—
Присоединение защитной арматуры для датчика:
—
Присоединение кабеля:
—
Рабочая температура:
—
Материал корпуса:
—
Материал уплотнений:
—
Cтепень пылевлагозащиты:
—
Тип:
—
Корпус:
—
Максимально допустимая температура на разъеме:
—
Варианты комплектации:
—
Взрывозащита:
—
Длина монтажной части:
—
Диаметр монтажной части:
—
Диаметр колодки:
—
Расстояние между монтажными отверстиями:
—
Количество контактов:
—
Количество монтажных отверстий:
—
Материал контактов:
—
Цвет:
—
Длина керамической части:
—
Длина металлической части:
—
Диаметр керамической части:
—
Диаметр металлической части:
—
Предназначен:
—
Наружная резьба:
—
Уплотнение:
—
«металл в металл», врезной металлический конус
