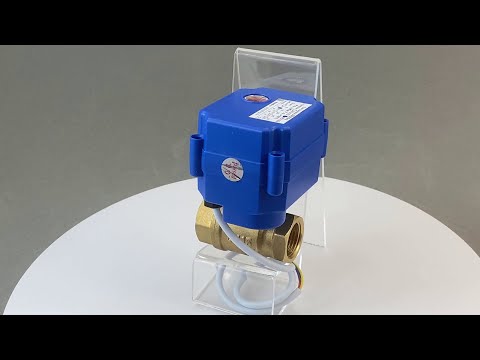

Кран шаровой с электроприводом AR310-2
Новинка
Кран шаровой с электроприводом AR310-2 предназначен для управления потоком рабочей среды в трубопроводе.
Они широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
- 3-проводная схема подключения
- Длина кабеля для подключения: 350 мм
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…+100°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 8…32 мм | |
| Присоединение | Резьбовое G¼"...G1¼" | |
| Модель электропривода | AR310, AR310DA, AR310D | |
| Время полного поворота | 5 с | |
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 2 Н∙м | |
| Степень защиты | IP65 | |
| Питание, ток, мощность | ~220 В; 5 мА; 2 ВA ≅10...24 В; 140 мА при 10 В, 120 мА при 24 В; 2 ВA/Вт =5 В; 100 мА; 2 Вт | |
| Схема подключения | 3-проводная | |
| Длина кабеля | 350 мм | |
Модификации
| Обозначение | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модели приводов | Вес крана с приводом, г |
| AR310-2-08 GBP | 8 | 8 | 5 | ¼" | 0,0 | 1,0 | AR310, AR310DA, AR310D | 270 |
| AR310-2-15 GBP | 15 | 15 | 20 | ½" | 340 | |||
| AR310-2-20/15 GBP | 20 | 15 | 20 | ¾" | 340 | |||
| AR310-2-25/20 GBP | 25 | 20 | 60 | 1" | 490 | |||
| AR310-2-32/25 GBP | 32 | 25 | 80 | 1¼" | 590 |
Расшифровка обозначения на примере крана AR310-2-20/15 XYZ:
AR310-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь. Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Присоединение | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| F06886 | 1/4" | ~220 В | 120 дней | 7315 руб. |
| F06887 | 1/2" | ~220 В | Под заказ к 2024.10.20 | 7315 руб. |
| F06888 | 3/4" | ~220 В | Под заказ к 2024.10.20 | 7647 руб. |
| F06889 | 1" | ~220 В | Под заказ к 2024.10.20 | 8977 руб. |
| F06890 | 1 1/4" | ~220 В | 120 дней | 10307 руб. |
| F06891 | 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
| F06892 | 1/2" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4323 руб. |
| F06893 | 3/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 4655 руб. |
| F06894 | 1" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 5985 руб. |
| F06895 | 1 1/4" | ~/=10…24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
| F06896 | 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
| F06897 | 1/2" | =5 В | Со склада (комплектация 1..72 часа) | 3990 руб. |
| F06898 | 3/4" | =5 В | Со склада (комплектация 1..72 часа) | 4322 руб. |
| F06899 | 1" | =5 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
| F06900 | 1 1/4" | =5 В | Со склада (комплектация 1..72 часа) | 6982 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR310-2, модели | ||||
| -08 | -15 | -20/15 | -25/20 | -32/25 | |
| ∅ d (Дэф) | 8 | 15 | 15 | 20 | 25 |
| D | 13 | 15 | 17 | 23 | 27 |
| G | ¼" | ½" | ¾" | 1" | 1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.10.2022 | 1.09 Мб |  |
Тип:
—
шаровой полнопроходной (AR310-2-08, -15) или неполнопроходной (AR310-2-20/15, -25/20, -32/25)
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, спирт
Температура рабочей среды:
—
0…+100°С
Рабочее давление:
—
0...1,0 МПа
Диаметр условного прохода:
—
8...32 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G¼...G1¼
Присоединение привода к крану:
—
Модель электропривода:
—
Питание электропривода:
—
~220 В, ≅10...24 В, =5 В
Положения затвора:
—
Управление:
—
Диапазон цикла включения/отключения подачи рабочей среды:
—
Регулирование потока рабочей среды:
—
Универсальное питание:
—
Однонаправленный:
—
Материалы:
—
Схема подключения:
—
