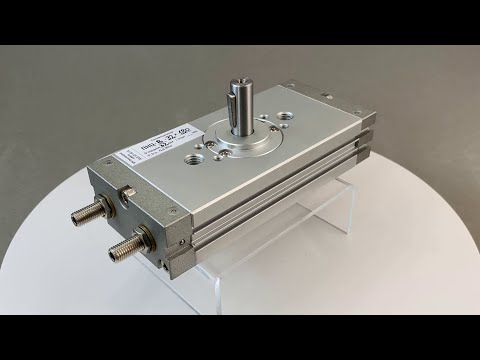

Пневмоцилиндр поворотный ПНЦ-В
Пневмоцилиндр поворотный ПНЦ-В предназначен для преобразования энергии сжатого воздуха в механическое вращение
Технические характеристики
| Параметр | Значение | |
| Тип цилиндра | Двустороннего действия | |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) | |
| Рабочее давление | 0,1…0,9 МПа | |
| Присоединение | G⅛" | |
| Максимальное допустимое давление | 1,5 МПа | |
| Типоразмер | 32 мм | |
| Угол поворота | 90° | 180° |
| Рабочая температура | −10…+70°C | |
| Габаритные размеры | 139×69×65,5 мм | 165×69×65,5 мм |
Все модификации
| Артикул | Модель | Угол поворота, градусы | Срок поставки | Стоимость |
|---|---|---|---|---|
| K65985 | ПНЦ-В32х90 | 90 | Ожидается 2023.12.18 | 22388 руб. |
| K65986 | ПНЦ-В32х180 | 180 | Со склада | 23468 руб. |
| Габаритные размеры |
 |
| Модель | Размеры, мм | Вес, г | |
| A | B | ||
| ПНЦ-В32×90 | 139 | 122 | 907 |
| ПНЦ-В32×180 | 165 | 153 | 1091 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.03.2023 | 0.6 Мб |  |
