Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-Exd с присоединением типа CLAMP
Рекомендуем

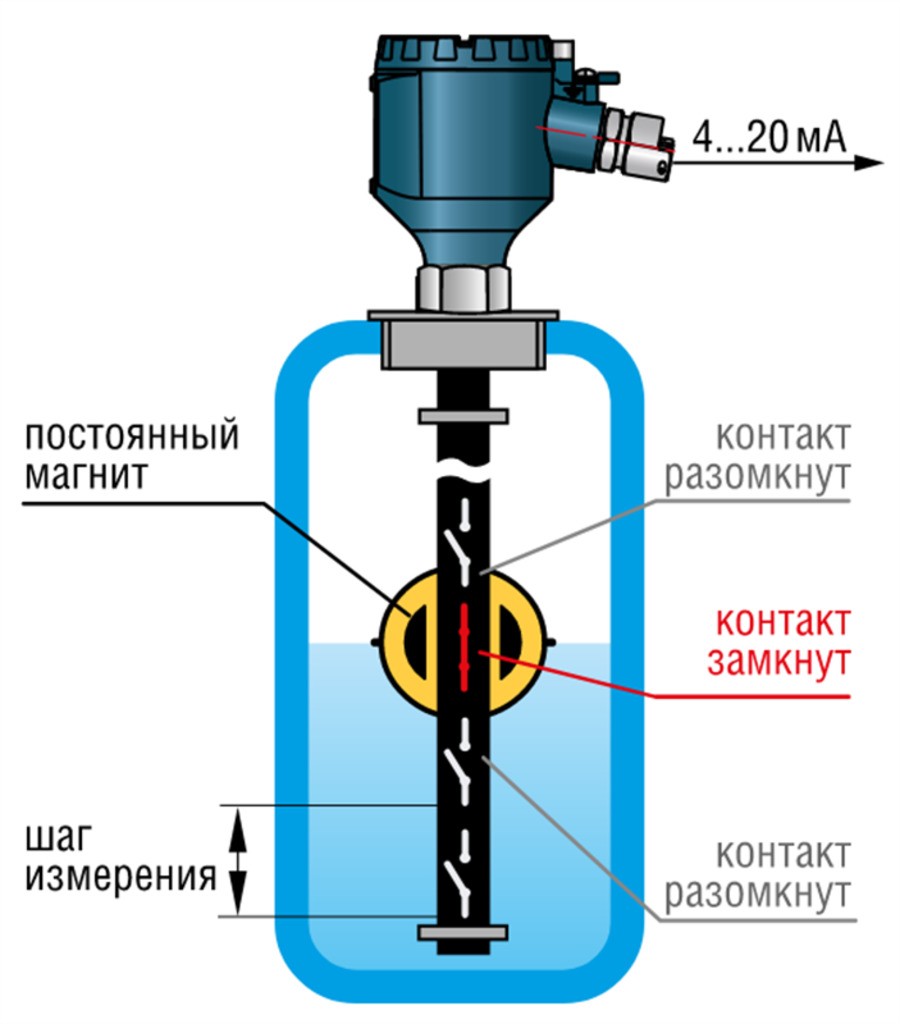

Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.
Особенности
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Аналоговый выходной сигнал 4…20 мА.
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+125°C.
- Давление: от вакуума до 1 MПa
- Плотность рабочей среды: ≥0,65 г/см³.
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
- Срок службы не менее 12 лет.
* срок изготовления и стоимость предоставляется по запросу.
Технические характеристики
| Параметр | Значение |
| Характеристики питания | |
| Схема подключения | двухпроводная |
| Род питающего тока | постоянный |
| Напряжение питания постоянного тока | 12…36 В |
| Потребляемая мощность | ≤ 1 Вт |
| Выходной сигнал | 4…20 мА |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | вертикально |
| Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
| Сечение соединительных проводов | 0,2…2 мм2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Степень защиты по ГОСТ 14254 | IP67 |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
| Условия эксплуатации | |
| Температура окружающей среды | −40...+85°С |
| Температура контролируемой среды | −60...+125°С |
| Давление контролируемой среды | ≤1 МПа |
| Плотность контролируемой среды | ≥0,65 г/см³ |
| Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика | |
Все модификации
| Артикул | Диапазон измерения уровня, мм | Дискретность преобразования | Номинальный диаметр, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G99474 | 250 | 5 | 65 | 2...4 недели | 22500 руб. |
| G99475 | 500 | 5 | 65 | 2...4 недели | 29160 руб. |
| G99476 | 750 | 5 | 65 | 2...4 недели | 36150 руб. |
| G99477 | 1000 | 5 | 65 | 2...4 недели | 37350 руб. |
| G99478 | 1250 | 5 | 65 | 2...4 недели | 44184 руб. |
| G99479 | 1500 | 5 | 65 | 2...4 недели | 47640 руб. |
| G99480 | 1750 | 5 | 65 | 2...4 недели | 53568 руб. |
| G99481 | 2000 | 5 | 65 | 2...4 недели | 58800 руб. |
| G99482 | 2250 | 5 | 65 | 2...4 недели | 65580 руб. |
| G99483 | 2750 | 5 | 65 | 2...4 недели | 73950 руб. |
| G99484 | 3000 | 5 | 65 | 2...4 недели | 78900 руб. |
| G99485 | 3250 | 5 | 65 | 2...4 недели | 84480 руб. |
| G99486 | 3500 | 5 | 65 | 2...4 недели | 90018 руб. |
| G99487 | 3750 | 5 | 65 | 2...4 недели | 95550 руб. |
| G99488 | 4000 | 5 | 65 | 2...4 недели | 100800 руб. |
| G99489 | 250 | 10 | 65 | 2...4 недели | 17850 руб. |
| G99490 | 500 | 10 | 65 | 2...4 недели | 22350 руб. |
| G99491 | 750 | 10 | 65 | 2...4 недели | 26850 руб. |
| G99492 | 1000 | 10 | 65 | 2...4 недели | 27600 руб. |
| G99493 | 1250 | 10 | 65 | 2...4 недели | 33276 руб. |
| G99494 | 1500 | 10 | 65 | 2...4 недели | 37650 руб. |
| G99495 | 1750 | 10 | 65 | 2...4 недели | 38700 руб. |
| G99496 | 2000 | 10 | 65 | 2...4 недели | 42000 руб. |
| G99497 | 2250 | 10 | 65 | 2...4 недели | 46470 руб. |
| G99498 | 2750 | 10 | 65 | 2...4 недели | 53700 руб. |
| G99499 | 3000 | 10 | 65 | 2...4 недели | 55200 руб. |
| G99500 | 3250 | 10 | 65 | 2...4 недели | 58800 руб. |
| G99501 | 3500 | 10 | 65 | 2...4 недели | 62550 руб. |
| G99502 | 3750 | 10 | 65 | 2...4 недели | 66300 руб. |
| G99503 | 4000 | 10 | 65 | 2...4 недели | 69900 руб. |
| G99504 | 250 | 5 | 80 | 2...4 недели | 22500 руб. |
| G99505 | 750 | 5 | 80 | 2...4 недели | 36150 руб. |
| G99506 | 1500 | 5 | 80 | 2...4 недели | 47640 руб. |
| G99507 | 1750 | 5 | 80 | 2...4 недели | 53568 руб. |
| G99508 | 2750 | 5 | 80 | 2...4 недели | 73950 руб. |
| G99509 | 3000 | 5 | 80 | 2...4 недели | 78900 руб. |
| G99510 | 3250 | 5 | 80 | 2...4 недели | 84480 руб. |
| G99511 | 3500 | 5 | 80 | 2...4 недели | 90018 руб. |
| G99512 | 3750 | 5 | 80 | 2...4 недели | 95550 руб. |
| G99513 | 4000 | 5 | 80 | 2...4 недели | 100800 руб. |
| G99514 | 250 | 10 | 80 | 2...4 недели | 17850 руб. |
| G99515 | 750 | 10 | 80 | 2...4 недели | 26850 руб. |
| G99516 | 1500 | 10 | 80 | 2...4 недели | 37650 руб. |
| G99517 | 1750 | 10 | 80 | 2...4 недели | 38700 руб. |
| G99518 | 2750 | 10 | 80 | 2...4 недели | 53700 руб. |
| G99519 | 3000 | 10 | 80 | 2...4 недели | 55200 руб. |
| G99520 | 3250 | 10 | 80 | 2...4 недели | 58800 руб. |
| G99521 | 3500 | 10 | 80 | 2...4 недели | 62550 руб. |
| G99522 | 3750 | 10 | 80 | 2...4 недели | 66300 руб. |
| G99523 | 4000 | 10 | 80 | 2...4 недели | 69900 руб. |
| G99524 | 250 | 5 | 100 | 2...4 недели | 22500 руб. |
| G99525 | 750 | 5 | 100 | 2...4 недели | 36150 руб. |
| G99526 | 1500 | 5 | 100 | 2...4 недели | 47640 руб. |
| G99527 | 1750 | 5 | 100 | 2...4 недели | 53568 руб. |
| G99528 | 2500 | 5 | 100 | 2...4 недели | 71370 руб. |
| G99529 | 2750 | 5 | 100 | 2...4 недели | 73950 руб. |
| G99530 | 3000 | 5 | 100 | 2...4 недели | 78900 руб. |
| G99531 | 3250 | 5 | 100 | 2...4 недели | 84480 руб. |
| G99532 | 3500 | 5 | 100 | 2...4 недели | 90018 руб. |
| G99533 | 3750 | 5 | 100 | 2...4 недели | 95550 руб. |
| G99534 | 250 | 10 | 100 | 2...4 недели | 17850 руб. |
| G99535 | 750 | 10 | 100 | 2...4 недели | 26850 руб. |
| G99536 | 1500 | 10 | 100 | 2...4 недели | 37650 руб. |
| G99537 | 1750 | 10 | 100 | 2...4 недели | 38700 руб. |
| G99538 | 2500 | 10 | 100 | 2...4 недели | 50250 руб. |
| G99539 | 2750 | 10 | 100 | 2...4 недели | 53700 руб. |
| G99540 | 3000 | 10 | 100 | 2...4 недели | 55200 руб. |
| G99541 | 3250 | 10 | 100 | 2...4 недели | 58800 руб. |
| G99542 | 3500 | 10 | 100 | 2...4 недели | 62550 руб. |
| G99543 | 3750 | 10 | 100 | 2...4 недели | 66300 руб. |
| Схема подключения |
 |
| Габаритные размеры | |
 |  |
| ПДУ-И-Exd c L = 250…1250 мм (штуцер DN65) | ПДУ-И-Exd c L = 1500…4000 мм (штуцер DN65) |
| Обозначение при заказе ОВЕН ПДУ-И-Exd с присоединением типа CLAMP в соответствии с DIN 32676 |
 |
Рабочая среда:
—
Максимальный коммутируемый ток:
—
Максимальное коммутируемое напряжение:
—
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
Груз:
—
Максимальная коммутируемая мощность:
—
Расстояние между поплавками:
—
Длина проводов:
—
Количество уровней:
—
Длина поплавковой части:
—
Диаметр поплавка:
—
Реле:
—
Рабочая температура:
—
−60...+125°С
Рабочее давление:
—
Присоединение:
—
Рабочее положение:
—
Материал корпуса:
—
Длина кабеля:
—
Пылевлагозащита:
—
Максимальное рабочее давление:
—
Длина погружной части:
—
Крепление:
—
Материал погружной части:
—
Материал провода:
—
Защита:
—
IP67
Диапазон измерений:
—
0...4000 мм
Дискретность преобразования:
—
5 или 10 мм
Дифференциал срабатывания:
—
Диаметр зажимаемого кабеля:
—
Материал основы:
—
Материал зажимных колодок:
—
Диапазон преобразования уровня:
—
Выходной сигнал:
—
Температура измеряемой среды:
—
Плотность рабочей среды:
—
Напряжение питания:
—
Материал штока:
—
сталь 12Х18Н10Т
Материал поплавка:
—
AISI 316L
Количество сигнализируемых уровней:
—
Вид поплавка:
—
Тип присоединения:
—
CLAMP
