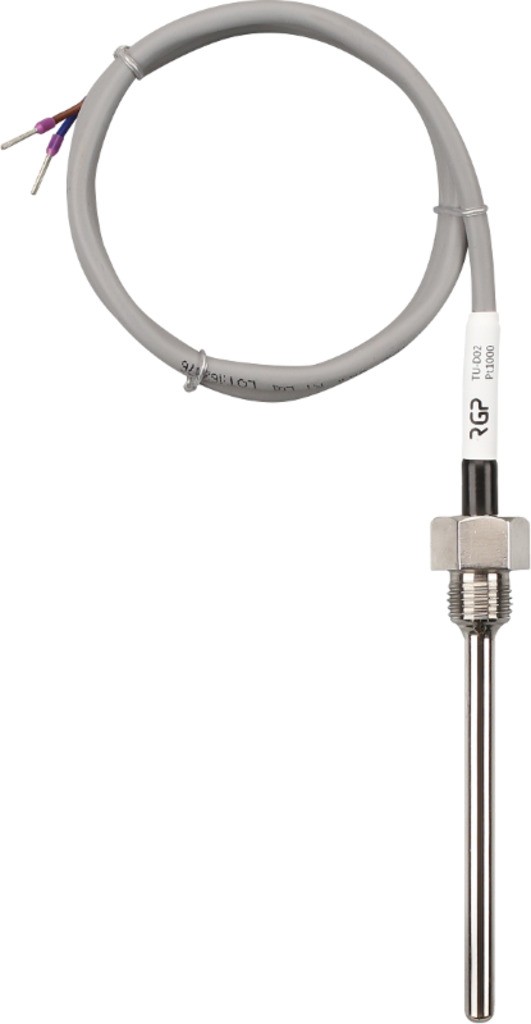

Бескорпусные погружные ввинчиваемые датчики температуры жидкости TU-D01, TU-D02, TU-D03, TU-D04
Погружные датчики температуры жидкости серии TU-D предназначены для измерения температуры неагрессивных и слабоагрессивных жидкостей в трубопроводах, резервуарах, баках и т.д. Изоляция соединения кабеля и датчика позволяет их применять на улице и во влажных помещениях (степень защиты IP65).
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик предлагается в 4 типоразмерах глубины погружной части: 50, 80, 150 и 200 мм. Установка датчика осуществляется напрямую в трубопровод через бобышку с внутренней резьбой R1/4 или посредством использования защитной гильзы с наружной резьбой R1/2. Установка датчика в гильзу осуществляется на резьбовое соединение R1/4, что обеспечивает максимальную безопасность и быструю замену при дальнейшей эксплуатации.
Измерение осуществляется с помощью пассивного измерительного элемента, расположенного в нижней части штуцера датчика с использованием кварцевого песка (термопасты), таким образом, чтобы обеспечить максимальную скорость реакции на малейшее изменение температуры жидкости.
Датчики TU-D оснащаются комплектным силиконовым кабелем длиной 1 метр с гильзами на концах.
Опционально:
- Исполнение для четырехпроводного подключения
- Изменение длины комплектного кабеля
Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):
- Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
- Полная взаимозаменяемость с наиболее распространенными зарубежными моделями
Технические характеристики
| Параметр | Значение |
| Диапазон измерения температуры - PTC - NTC | −50…+180°С −50…+130°С |
| Погрешность - PT100/PT1000/Ni1000 - NTC (10K, 12K, 20k) | ±0,3°С ±0,5°С |
| Время реакции на изменение температуры - без гильзы - с гильзой | ≤ 3 с ≤ 10 с |
| Измерительный ток | ≤ 1 мА |
| Сопротивление изоляции при +20 °C | > 100 МОм (=500 В) |
| Степень защиты | IP65 |
| Максимальное статическое давление | 25 бар |
| Комплектный кабель (ПВХ) | SiHF 2×0,25 мм, длина 1 м 3 м, 5 м, 8м, 10 м (опционально) |
| Материал штуцера датчика | нержавеющая сталь AISI 304 |
| Диаметр зонда | 6 мм, стенка 0,5...1 мм |
| Длина зонда - TU-D01 - TU-D02 - TU-D03 - TU-D04 | 50 мм 80 мм 150 мм 200 мм |
| Резьба штуцера | R¼", наружная |
| Резьба гильзы наружная, внутренняя | R¼", R½" |
| Измерительные элементы | Pt1000, Pt100, Ni1000, NTC10k, NTC12k, NTC20k |
| Температура окружающей среды | −50…+120°С |
Все модификации
| Артикул | Длина измерительной части,мм | Градуировка | Срок поставки | Стоимость |
|---|---|---|---|---|
| O28126 | 50 | Pt1000 | Снято с производства | 1700 руб. |
| O28127 | 80 | Pt1000 | Снято с производства | 1750 руб. |
| O28128 | 150 | Pt1000 | 2...4 недели | 1800 руб. |
| O28129 | 200 | Pt1000 | 2...4 недели | 1850 руб. |
| O28130 | 50 | Pt100 | 2...4 недели | 1700 руб. |
| O28131 | 80 | Pt100 | Снято с производства | 1750 руб. |
| O28132 | 150 | Pt100 | 2...4 недели | 1800 руб. |
| O28133 | 200 | Pt100 | 2...4 недели | 1850 руб. |
| O28134 | 50 | Ni1000-LG | 2...4 недели | 1700 руб. |
| O28135 | 80 | Ni1000-LG | 2...4 недели | 1750 руб. |
| O28136 | 150 | Ni1000-LG | 2...4 недели | 1800 руб. |
| O28137 | 200 | Ni1000-LG | 2...4 недели | 1850 руб. |
| O28138 | 50 | NTC10k (3435) | 2...4 недели | 1400 руб. |
| O28139 | 80 | NTC10k (3435) | 2...4 недели | 1450 руб. |
| O28140 | 150 | NTC10k (3435) | 2...4 недели | 1500 руб. |
| O28141 | 200 | NTC10k (3435) | 2...4 недели | 1550 руб. |
| O28142 | 50 | NTC10k (3950) | 2...4 недели | 1400 руб. |
| O28143 | 80 | NTC10k (3950) | 2...4 недели | 1450 руб. |
| O28144 | 150 | NTC10k (3950) | 2...4 недели | 1500 руб. |
| O28145 | 200 | NTC10k (3950) | 2...4 недели | 1550 руб. |
| O28146 | 50 | NTC12k | 2...4 недели | 1400 руб. |
| O28147 | 80 | NTC12k | 2...4 недели | 1450 руб. |
| O28148 | 150 | NTC12k | 2...4 недели | 1500 руб. |
| O28149 | 200 | NTC12k | 2...4 недели | 1550 руб. |
