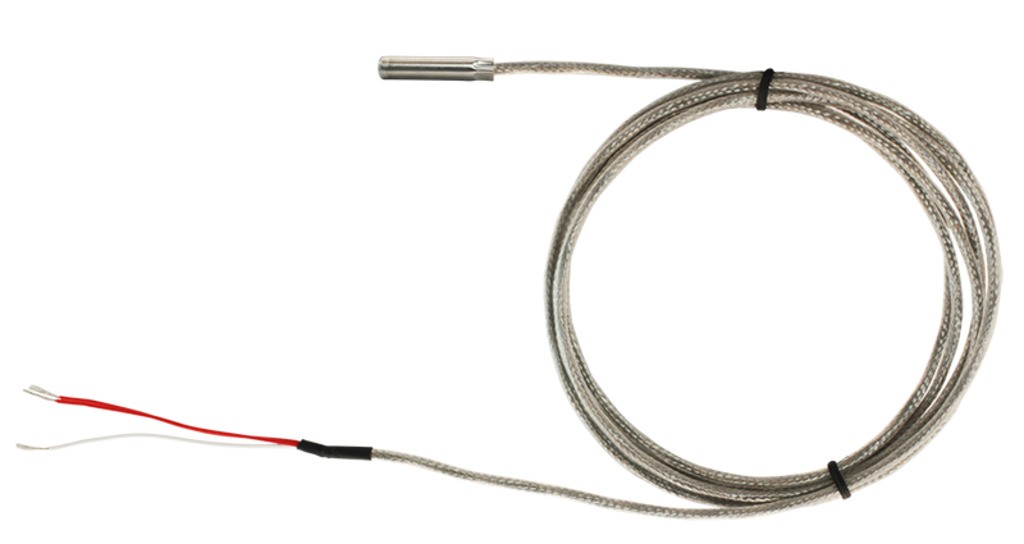

Датчик температуры HV-A-4001-5
Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также сыпучих материалов и твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)
Принцип действия и конструкция
В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt100 или Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в HVAC-системах пищевых и химических отраслей
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
- Датчик является аналогом дТС3014
Монтаж
Для соединения датчика с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

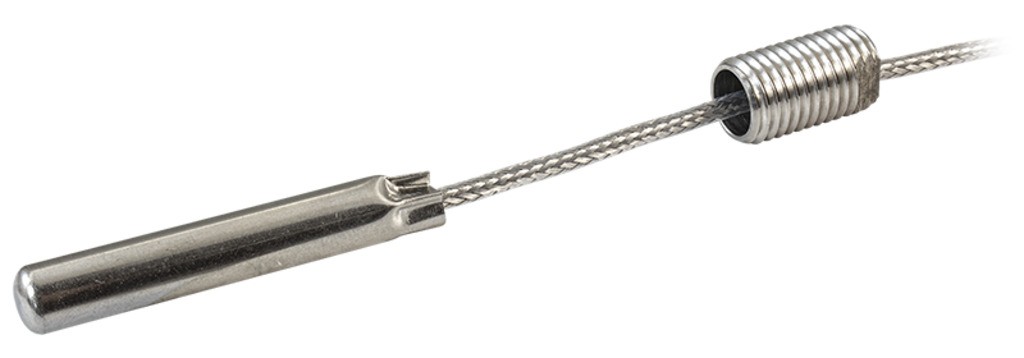

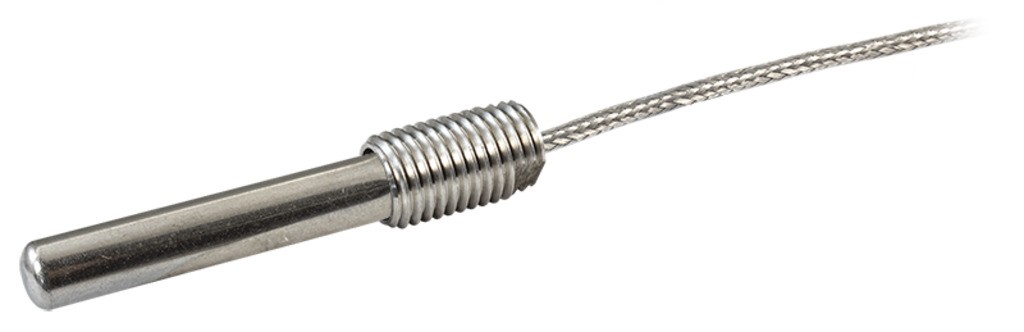

Для монтажа датчика на объект измерения температуры можно использовать накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы.

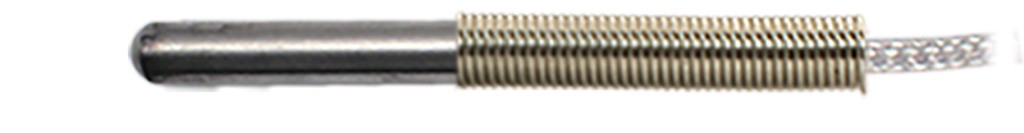

Для защиты провода от излома в месте перехода «арматура-кабельный вывод» рекомендуется использовать пружины ПЗТ
Показатели надежности и условия эксплуатации
Показатели надежности при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 40 000 ч;
- средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | |
| Количество чувствительных элементов | 1 | |
| Номинальная статическая характеристика | Pt100, Pt1000 | |
| Диапазон измеряемых температур | −60...+250°С | |
| Условное давление | 2,5 МПа | |
| Класс допуска датчика | A, В | |
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды) | ±(0,15°С+0,02T)°С ±(0,3°С+0,02T)°С | |
| Длина монтажной части (L) | 20 мм, 25 мм, 30 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм – стандарт 40 мм, 150 мм, 250 мм– по заказу | |
| Диаметр монтажной части (D) | 5 мм | |
| Длина кабельного вывода (l) | 1000 мм, 2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% | |
| Тепловая инерция | ≤ 10…30 с | |
| Сопротивление изоляции | ≥ 20 МОм | |
| Схема подключения | 3-проводная | |
| Материал корпуса датчика | нержавеющая сталь | |
| Провод | КМТФЭт-А-3, КМСЭ-А-3 | |
| Сечение провода | 3×0,12 мм² | |
| Наружные размеры провода | ∅ 2,7 мм | |
| Степень защиты | IP54 | |

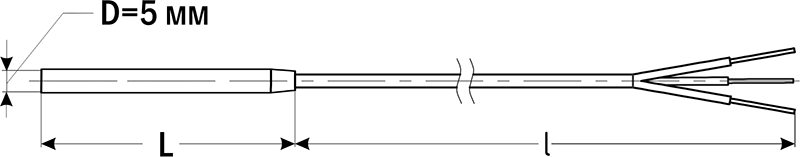

| Габаритные размеры |
 |
Предельные допустимые отклонения согласно ГОСТ 6651 (справочная таблица)
| Тип | Класс допуска | Диапазон измерения | Допустимые отклонения |
| 50M | A | −50...+100°С | ±(0,15°С+0,02T) |
| B | −50...+200°С | ±(0,3°С+0,02T) | |
| C | −180...+200°С | ±(0,6°С+0,02T) | |
| Pt100 Pt1000 | A | −100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T) |
| B | −196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T) | |
| C | −196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T) |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
