Датчик температуры для трубопроводов контура отопления ДТС3105
Датчик температуры для трубопроводов ДТС 3105 предназначен для измерения температуры воды в трубопроводах контуров отопления.
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Линейка ДТС3ххх не имеет сертификата об утверждении средств измерения.
Особенности:
- Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ133, ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
- Полная взаимозаменяемость с наиболее распространенными зарубежными моделями
Технические характеристики
| Параметр | Значение |
| Номинальная статическая характеристика (НСХ) | Pt1000 – стандарт Pt100 – по заказу |
| Диапазон измеряемых температур | −50...+120°С |
| Погрешность | (0,3 + 0,005|t|)°С |
| Схема внутренних соединений проводников | 2-проводная – для Pt1000 3- и 4-проводная – Pt100 |
| Длина монтажной части | 70 мм, 120 мм, 220 мм |
| Диаметр монтажной части | 5 мм |
| Присоединение | R½" |
| Температура окружающей среды | −40...+85°С |
| Степень защиты | IP54 |
Все модификации
| Артикул | Градуировка | Класс допуска | Схема подключения | Наличие поверки | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| T70748 | Pt100 | В | 4-х проводная | - | 2...4 недели | 1980 руб. |
| T70749 | Pt1000 | В | 4-х проводная | - | 2...4 недели | 1980 руб. |
| T70750 | NTC3k | 1 | 4-х проводная | - | 2...4 недели | По запросу |
| T70751 | NTC10k | 1 | 4-х проводная | - | 2...4 недели | По запросу |
| T70752 | NTC 20k | 1 | 4-х проводная | - | 2...4 недели | По запросу |
| T70753 | Pt100 | В | 4-х проводная | НП | 2...4 недели | 1800 руб. |
| T70754 | Pt1000 | В | 4-х проводная | НП | 2...4 недели | 1800 руб. |
| T70755 | NTC3k | 1 | 4-х проводная | НП | 2...4 недели | 1800 руб. |
| T70756 | NTC10k | 1 | 4-х проводная | НП | 2...4 недели | 1800 руб. |
| T70757 | NTC 20k | 1 | 4-х проводная | НП | 2...4 недели | 1800 руб. |

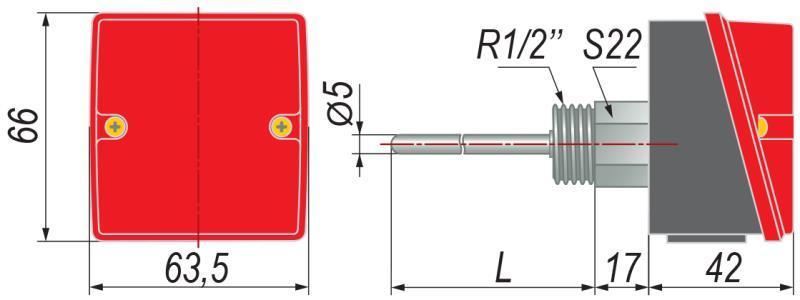

| Габаритные размеры |
 |
