Врезные датчики температуры (погружные) TS-D PRO

Погружные (врезные) датчики температуры предназначены для измерения температуры жидкостей в инженерных системах, таких как вентиляция, кондиционирование, отопление, холодоснабжение, резервуары и жидкостные баки

Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. № 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 № 3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации

Устройство датчика

Погружной датчик температуры состоит из пластикового корпуса и металлического штуцера с диаметром 6 мм, внутри которого размещен измерительный элемент, припаянный к кабелю. Корпус датчика изолирован от воздействий внешней среды со стороны штуцера с помощью клеевого герметика. Внутри штуцера используется термопаста или теплоопроводящий компаунд для обеспечения высокой скорости измерения температуры жидкости и защиты измерительного элемента от влаги

Монтаж

На этапе проведения монтажных работ к трубопроводу системы вентиляции или отопления приваривается бобышка длиной 30-50 мм с внутренней резьбой, соответствующей резьбе штуцера датчика температуры, после чего устанавливается (ввинчивается) непосредственно погружной датчик. В случае использования защитной арматуры D02-80, то сперва в бобышку устанавливается защитная гильза, а потом уже вкручивается датчик температуры. Длину бобышки и защитной гильзы рекомендуется выбирать таким образом, чтобы обеспечить погружение датчика в трубопровод на 30-70% от его диаметра

Отличительной особенностью датчиков температуры для вентиляции серии PRO являются:

• Качественный корпус из ABS-пластика с крышкой на резьбовом соединении
• Различные варианты присоединительной резьбы
• Съемный клеммный блок, облегчающий присоединение кабеля
• Дополнительное уплотнение корпуса и крышки, обеспечивающее защиту от влаги
• Индивидуальная проверка ОТК каждого датчика
• Упаковка в индивидуальные БОПП-пакеты с маркировкой

Отличительные особенности специализированных датчиков температуры для систем отопления, кондиционирования и вентиляции (HVAC):

• Предназначены для работы с контроллерами ОВЕН ПЛК, с приборами ОВЕН ТРМ148, ТРМ151, МВА8, а также совместимы с контроллерами других производителей (российских и зарубежных)
• Полная взаимозаменяемость с наиболее распространенными зарубежными моделями

Технические характеристики

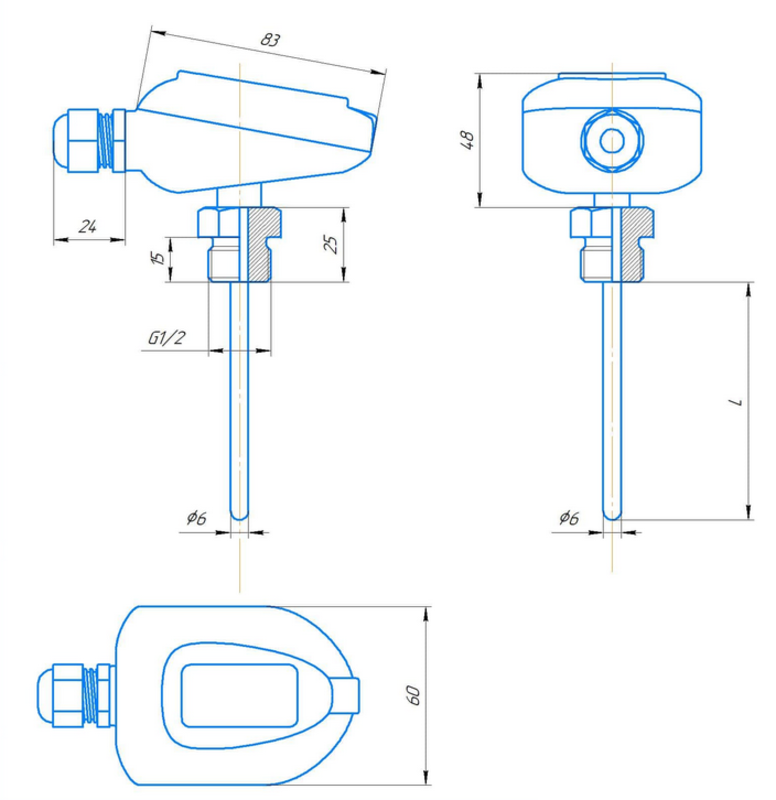

Габаритные размеры
