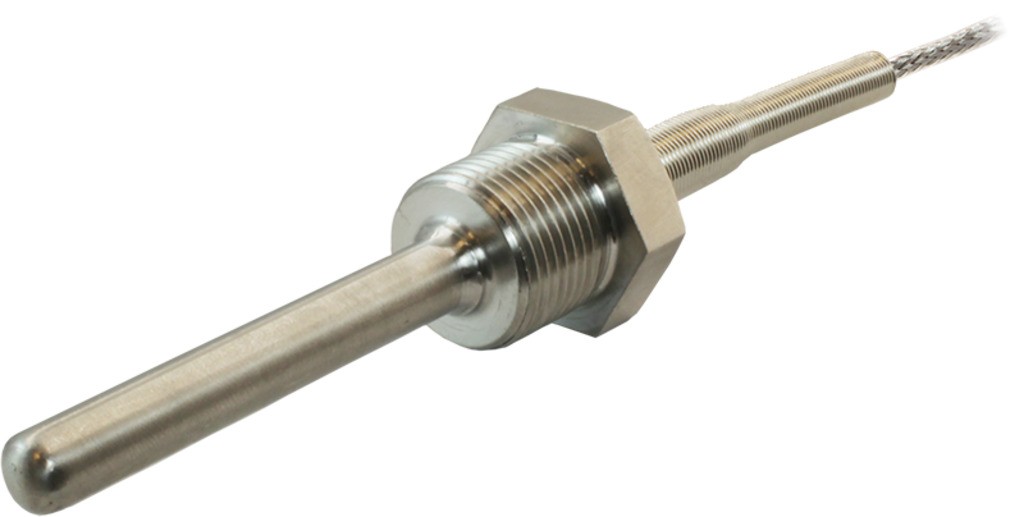

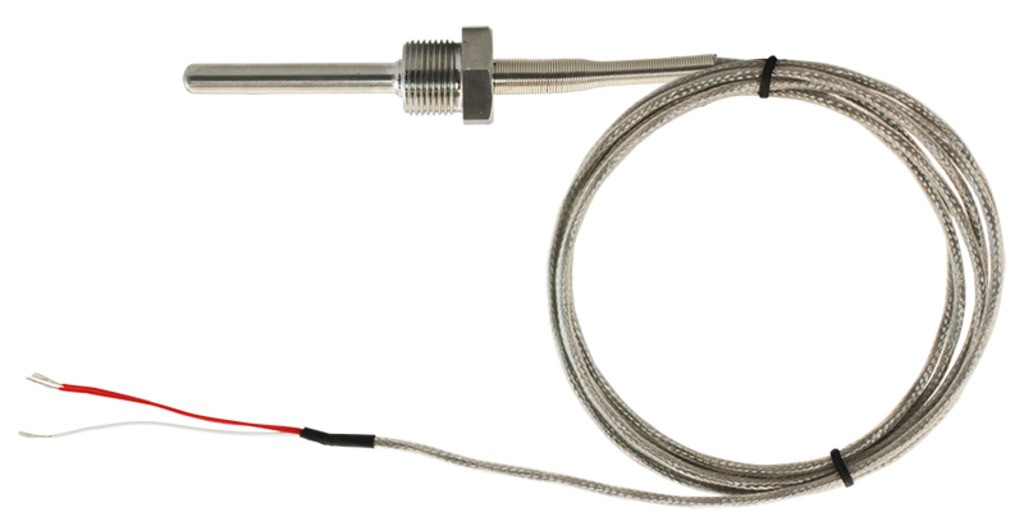

Датчик температуры HV-A-4102-8-G1/2
Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning)
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)
Принцип действия и конструкция
В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt100 или Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Штуцер со стандартной резьбой G½" позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в HVAC-системах пищевых и химических отраслей
- Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Монтаж
Для соединения датчика с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм² . Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Показатели надежности и условия эксплуатации
Показатели надежности при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 40 000 ч;
- средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение |
| Количество чувствительных элементов | 1 |
| Номинальная статическая характеристика | Pt100, Pt1000 |
| Диапазон измеряемых температур | −60...+250°С |
| Условное давление | 2,5 МПа |
| Класс допуска датчика | А |
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды) | ±(0,15°С +0,02T)°С |
| Длина монтажной части (L) | 50 мм, 60 мм, 65 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 135 мм – стандарт 20 мм, 70 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу |
| Диаметр монтажной части (D) | 8 мм |
| Присоединение (G) | штуцер G½" |
| Длина кабельного вывода (l) | 2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Тепловая инерция | ≤ 10...30 с |
| Сопротивление изоляции | ≥ 20 МОм |
| Схема подключения | 3-проводная |
| Материал корпуса датчика | нержавеющая сталь |
| Провод | КМТФЭт-А-3 |
| Сечение провода | 3×0,12 мм² |
| Наружные размеры провода | ∅ 2,7 мм |
| Степень защиты | IP54 |
Все модификации
| Артикул | Модель | Градуировка | Длина монтажной части L, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| K19394 | HV-A-4102-8-050-Pt100-G1/2-2,0 | Pt100 | 50 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19396 | HV-A-4102-8-060-Pt100-G1/2-2,0 | Pt100 | 60 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19399 | HV-A-4102-8-075-Pt100-G1/2-2,0 | Pt100 | 75 | 120 дней | 1911 руб. |
| K19400 | HV-A-4102-8-080-Pt100-G1/2-2,0 | Pt100 | 80 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19402 | HV-A-4102-8-095-Pt100-G1/2-2,0 | Pt100 | 95 | 120 дней | 1911 руб. |
| K19404 | HV-A-4102-8-100-Pt100-G1/2-2,0 | Pt100 | 100 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19405 | HV-A-4102-8-115-Pt100-G1/2-2,0 | Pt100 | 115 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19406 | HV-A-4102-8-120-Pt100-G1/2-2,0 | Pt100 | 120 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19407 | HV-A-4102-8-135-Pt100-G1/2-2,0 | Pt100 | 135 | 120 дней | 1911 руб. |
| K19395 | HV-A-4102-8-050-Pt1000-G1/2-2,0 | Pt1000 | 50 | Под заказ к 2026.03.15 | 1911 руб. |
| K19397 | HV-A-4102-8-060-Pt1000-G1/2-2,0 | Pt1000 | 60 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19398 | HV-A-4102-8-065-Pt1000-G1/2-2,0 | Pt1000 | 65 | Под заказ к 2026.03.15 | 1911 руб. |
| K19401 | HV-A-4102-8-080-Pt1000-G1/2-2,0 | Pt1000 | 80 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| K19403 | HV-A-4102-8-095-Pt1000-G1/2-2,0 | Pt1000 | 95 | Со склада (комплектация 1..72 часа) | 1911 руб. |

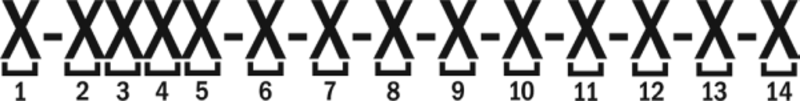

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру

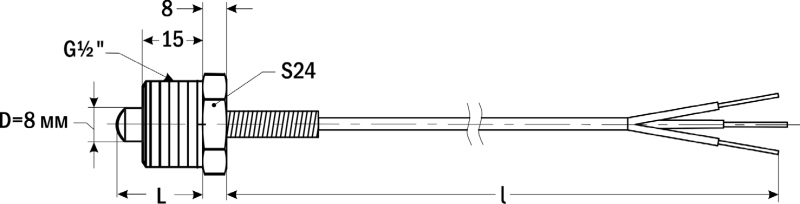

| Габаритные размеры |
 |
Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица)
| Тип | Класс допуска | Диапазон измерения | Допустимые отклонения |
| 50M | A | −50...+100°С | ±(0,15°С+0,02T) |
| B | −50...+200°С | ±(0,3°С+0,02T) | |
| C | −180...+200°С | ±(0,6°С+0,02T) | |
| Pt100 Pt1000 | A | −100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T) |
| B | −196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T) | |
| C | −196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T) |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
