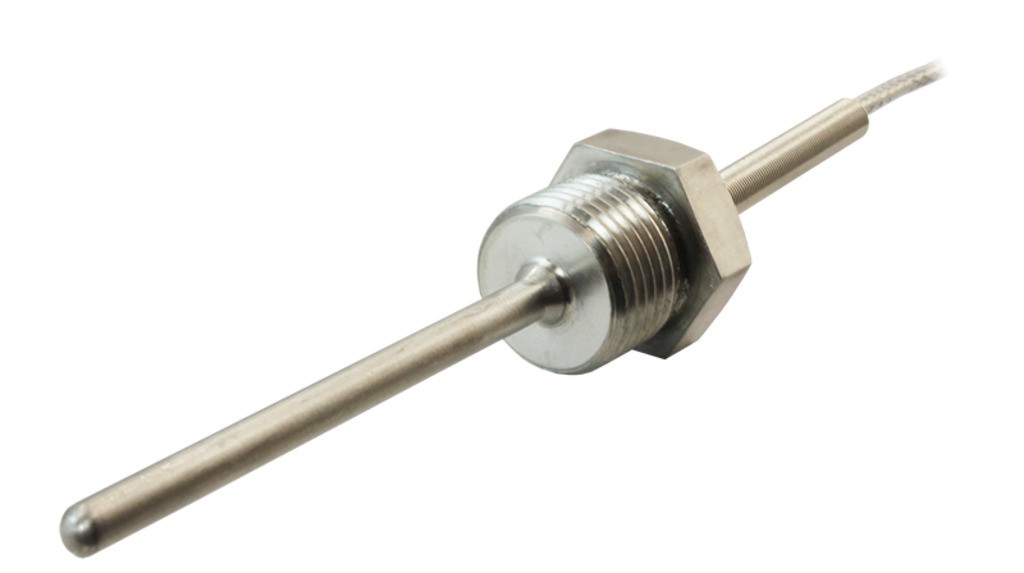

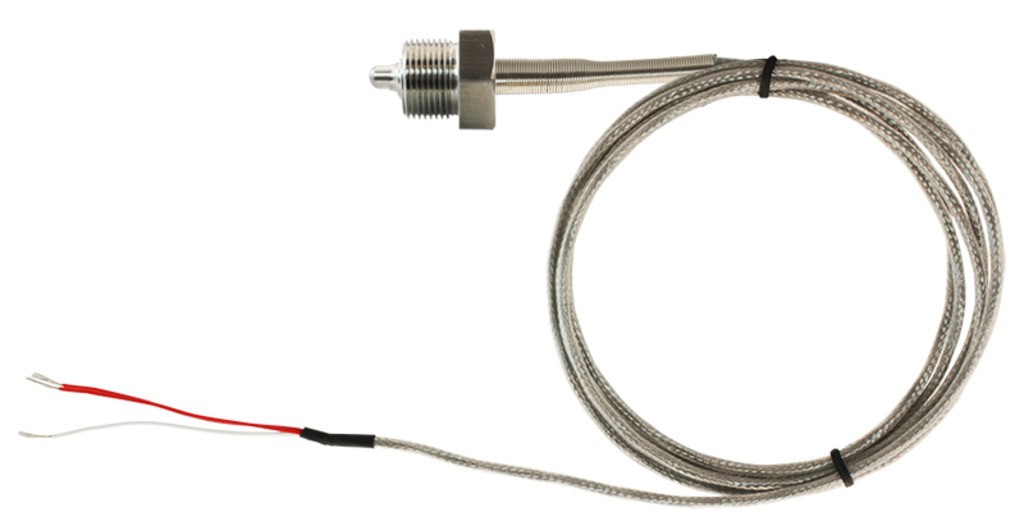

Датчик температуры HV-A-4102-5-G1/2
Датчик предназначен для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел в системах теплоснабжения, вентиляции и кондиционирования воздуха HVAC (от англ. Heating, Ventilation & Air Conditioning).
Cистемы вентиляции не включены в номенклатуру продукции и услуг (работ), в отношении которых законодательными актами Российской Федерации предусмотрена их обязательная сертификация. Вводится в действие Постановлением Госстандарта России от 30 июля 2002 г. N 64 (в ред. Постановления Госстандарта РФ от 08.01.2003 N3, Поправок, утв. Госстандартом РФ). Соответственно, устройства, которые используются для измерения параметров в данных системах, не подлежат обязательной сертификации.
Датчик может подключаться к контроллерам, например, ПЛК73, ПЛК150, ПИД-регуляторам, например, ТРМ148, ТРМ151, а также совместим с контроллерами других производителей (российских и зарубежных)
Принцип действия и конструкция
В корпусе из нержавеющей стали находится чувствительный элемент: термосопротивление Pt1000.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.
Особенности:
- Штуцер со стандартной резьбой G½" позволяет легко монтировать термосопротивление в стандартное резьбовое отверстие в объекте измерения температуры, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Тефлоновый слой изоляции поверх экрана провода КМТФЭт-А-3 позволяет использовать датчик в HVAC-системах пищевых и химических отраслей
- Кабельный вывод конструктивно усилен пружиной, защищающей провод от излома
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
- Датчик является аналогом дТС3194
Монтаж: Для соединения датчика с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм² . Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Показатели надежности и условия эксплуатации
Показатели надежности при соблюдении условий эксплуатации в рабочем диапазоне температур:
- вероятность безотказной работы — не менее 0,95 за 40 000 ч;
- средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение |
| Количество чувствительных элементов | 1 |
| Номинальная статическая характеристика | Pt1000 |
| Диапазон измеряемых температур | −60...+250°С |
| Условное давление | 2,5 МПа |
| Класс допуска датчика | А |
| Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды) | ±(0,15°С +0,02T)°С |
| Длина монтажной части (L) | 70 мм, 85 мм – стандарт 20 мм, 50 мм, 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм – по заказу |
| Диаметр монтажной части (D) | 5 мм |
| Присоединение (G) | штуцер G½" |
| Длина кабельного вывода (l) | 2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3% |
| Тепловая инерция | ≤ 10...30 с |
| Сопротивление изоляции | ≥ 20 МОм |
| Схема подключения | 3-проводная |
| Материал корпуса датчика | нержавеющая сталь |
| Провод | КМТФЭт-А-3 |
| Сечение провода | 3×0,12 мм² |
| Наружные размеры провода | ∅ 2,7 мм |
| Степень защиты | IP54 |
Все модификации
| Артикул | Модель | Длина монтажной части L, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| F28329 | HV-A-4102-5-070-G1/2-Pt1000-2,0 | 70 | Со склада (комплектация 1..72 часа) | 1911 руб. |
| F28330 | HV-A-4102-5-085-G1/2-Pt1000-2,0 | 85 | Со склада (комплектация 1..72 часа) | 1911 руб. |

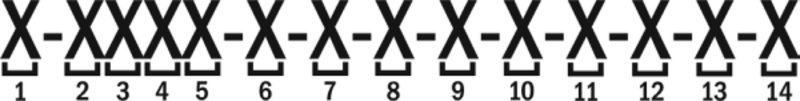

| Номер позиции | Название позиции | Обозначение | Расшифровка |
| 1 | Вид датчика | ТП-А | Термопара |
| ТС-А | Термосопротивление | ||
| NTC-A | Датчик температуры NTC | ||
| HV-A | Датчик температуры для HVAC | ||
| 2 | Тип | 1 | Бескорпусный/без кабеля |
| 4 | В корпусе с кабелем | ||
| 5 | С пластиковой коммутационной головкой | ||
| 6 | В металлическом корпусе с металлической коммутационной головкой | ||
| 7 | В керамическом корпусе с металлической коммутационной головкой | ||
| 3 | Резьба | 0 | Нет резьбы |
| 1 | С внешней резьбой | ||
| 2 | С внутренней резьбой | ||
| 3 | С резьбой и пружиной | ||
| 4 | С байонетом | ||
| 5 | С резьбой и гайкой | ||
| 4 | Модификация | 0 | |
| 1 | |||
| ... | |||
| 5 | Порядковый номер | 1 | |
| ... | |||
| 6 | Диаметр датчика | 0,5 | 0,5 мм |
| 2 | 2 мм | ||
| 5 | 5 мм | ||
| ... | |||
| 7 | Типоразмер резьбы | G1/2 | G½" |
| M8x1 | M8×1 | ||
| M16x1,5 | M16×1,5 | ||
| ... | |||
| 8 | Длина монтажной части | 020 | 20 мм |
| 050 | 50 мм | ||
| 100 | 100 мм | ||
| 250 | 250 мм | ||
| ... | |||
| 9 | Номинальная статическая характеристика | ХА | ХА(К) |
| ЖК | ЖК (J) | ||
| Pt100 | Pt100 | ||
| 10k | NTC 10k | ||
| ... | |||
| 10 | Тип спая (дополнительно для ТП-А) | Пусто | Изолированный |
| Н | Неизолированный | ||
| 11 | Длина провода | 2,0 | 2000 мм |
| 0,6 | 600 мм | ||
| ... | |||
| 12 | Тип провода* | ПТНГЭк | ПТНГЭк-А |
| КМТФЭт | КМТФЭт-А-3 | ||
| ... | |||
| 13 | Материал корпуса датчика* | С | Нержавеющая сталь |
| Л | Никелированная латунь | ||
| Ин | Inconel 600 | ||
| 14 | Класс допуска* | A | Класс А |
| B | Класс B | ||
*указывается, если у датчика есть выбор по данному параметру

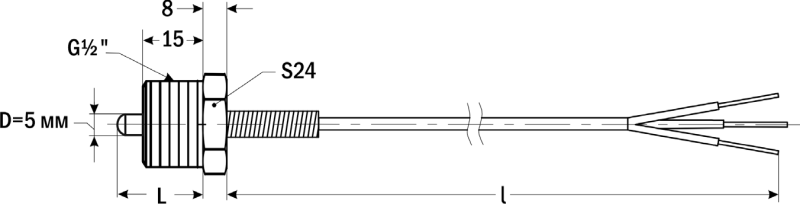

| Габаритные размеры |
 |
Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица)
| Тип | Класс допуска | Диапазон измерения | Допустимые отклонения |
| 50M | A | −50...+100°С | ±(0,15°С+0,02T) |
| B | −50...+200°С | ±(0,3°С+0,02T) | |
| C | −180...+200°С | ±(0,6°С+0,02T) | |
| Pt100 Pt1000 | A | −100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ) | ±(0,15°С+0,02T) |
| B | −196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ) | ±(0,3°С+0,02T) | |
| C | −196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ) | ±(0,6°С+0,02T) |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
