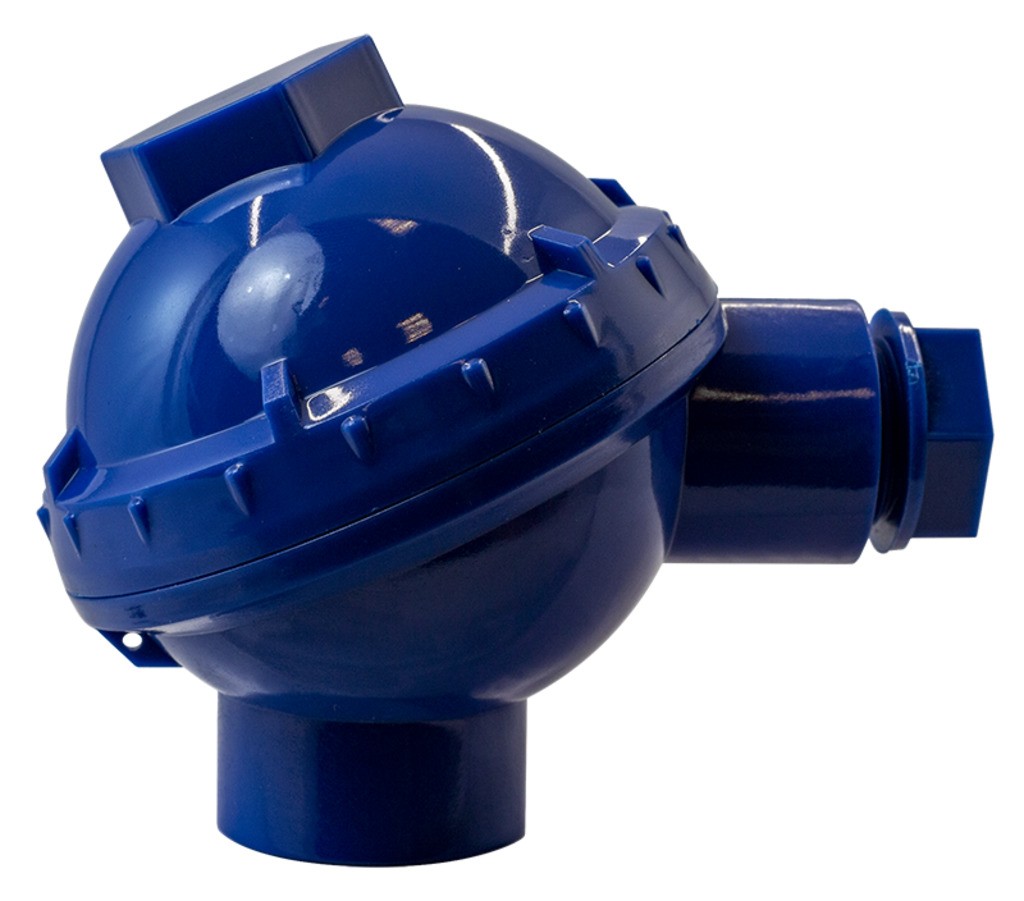

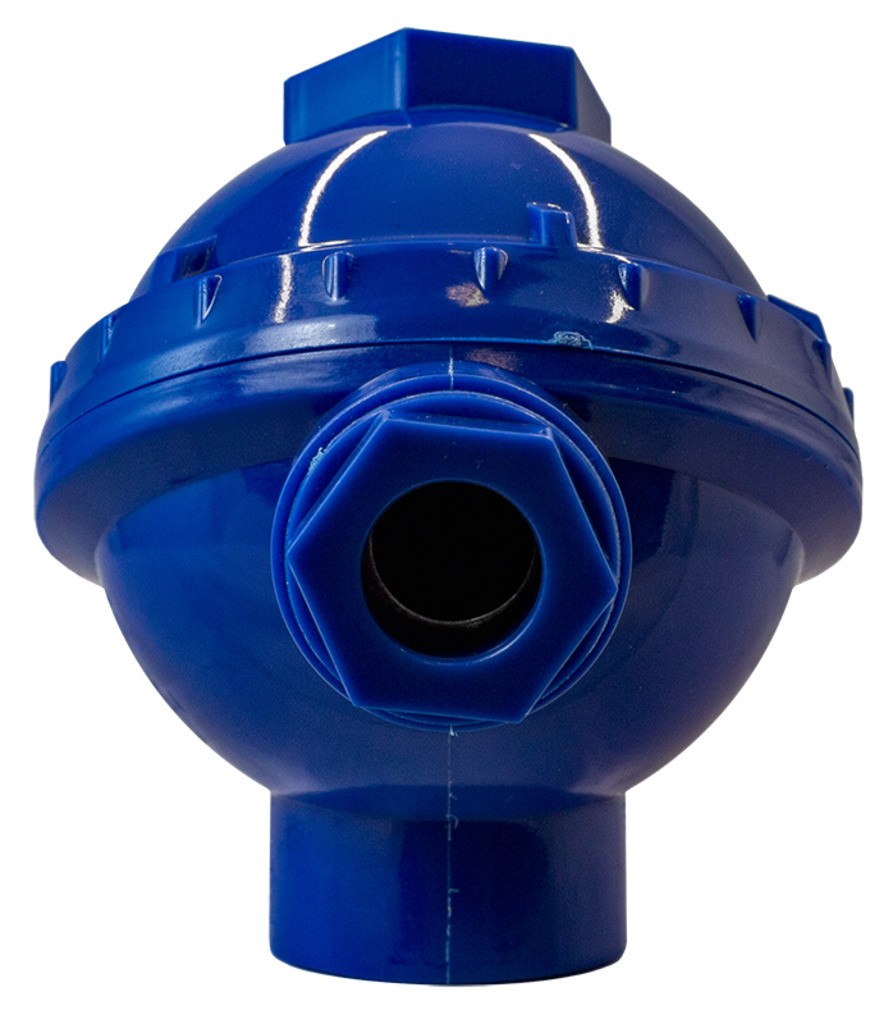

Коммутационная головка для термодатчиков ГДТ-46-33-НР
Головки коммутационные предназначены для производства и/или подключения датчиков температуры (термосопротивлений, термопар).
Особенности:
- Широкий спектр применения в различных отраслях, в том числе пищевой, химической, судостроении и т.п. благодаря корпусу из нейлона, который обладает износостойкостью и устойчивостью к трению, имеет небольшой вес, устойчив к ультрафиолету, спиртам, слабым растворам кислот, щелочам, растворителям, горюче-смазочным жидкостям, морской воде
- Стандартная резьба G½" позволяет легко присоединить защитную арматуру для датчика к коммутационной головке, а также использовать стандартные и широко распространенные футорки (например, VTR.581.N) для перехода на остальные размеры резьбы
- Головка совместима с клеммными колодками КТП-42-33-4, КТП-42-33-3-П (диаметр колодок 42 мм, расстояние между крепежными отверстиями 33 мм). Также может использоваться с прочими клеммными колодками подходящих размеров:
- диаметр, не превышающий 46 мм;
- расстояние между крепежными отверстиями 33 мм.

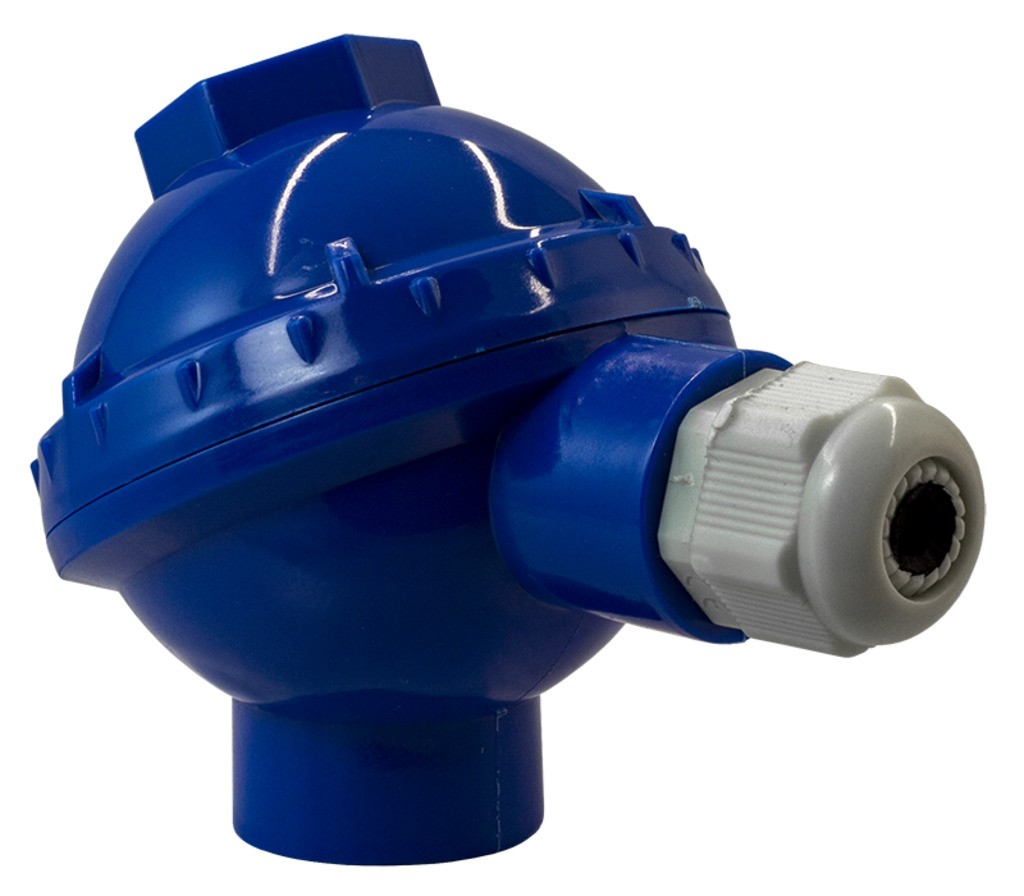

- В отверстие Gy с резьбой М20×1,5 для повышения герметичности присоединения кабеля до IP66 можно вкрутить гермоввод, например ARGM-M20, ARGP-M20
Технические характеристики
Параметр | Значение |
Максимальный диаметр колодки | 46 мм |
Расстояние между крепежными отверстиями (D) | 33 мм |
Количество крепежных отверстий | 2 отверстия М4 |
Присоединение защитной арматуры для датчика (Gx) | G½" |
Присоединение кабеля (Gy) | М20×1,5 |
Диаметр подключаемого кабеля | ≤ 6 мм |
Рабочая температура | −40...+100°C |
Фиксация крышки | резьба |
Материал корпуса | нейлон (полиамид PA6) |

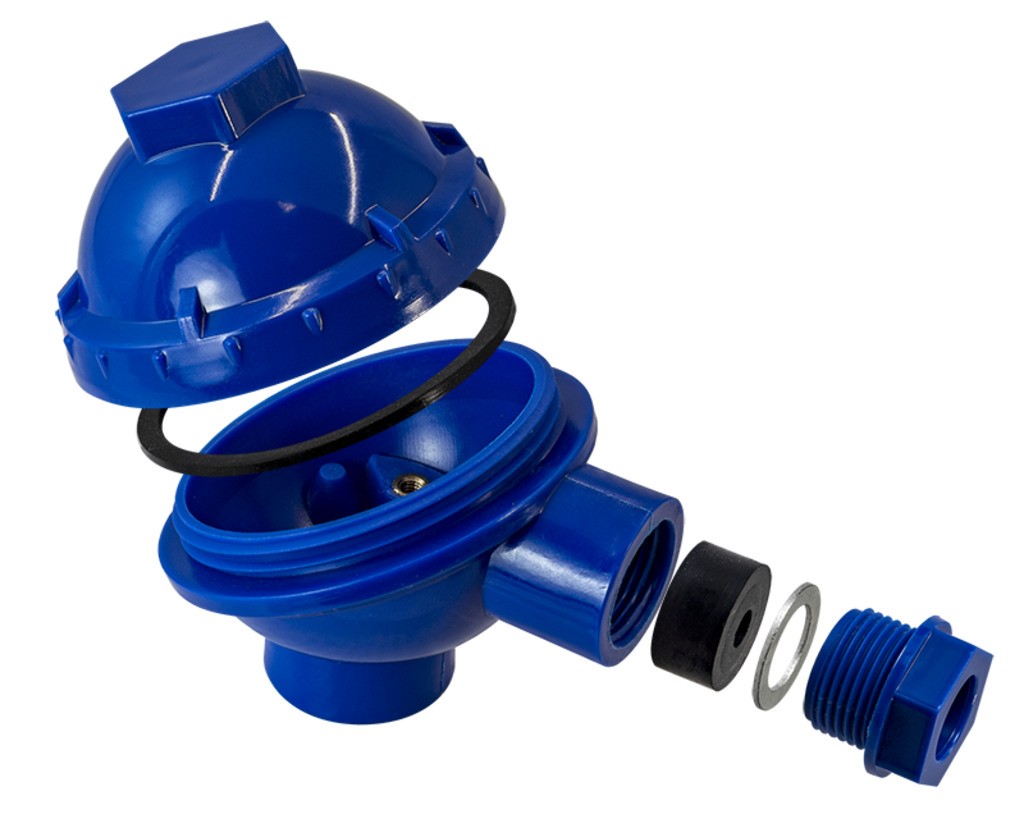

Материал уплотнений | маслостойкая резина |
Степень пылевлагозащиты | IP65 |
Габаритные размеры | 81×72×93 мм |
Монтаж

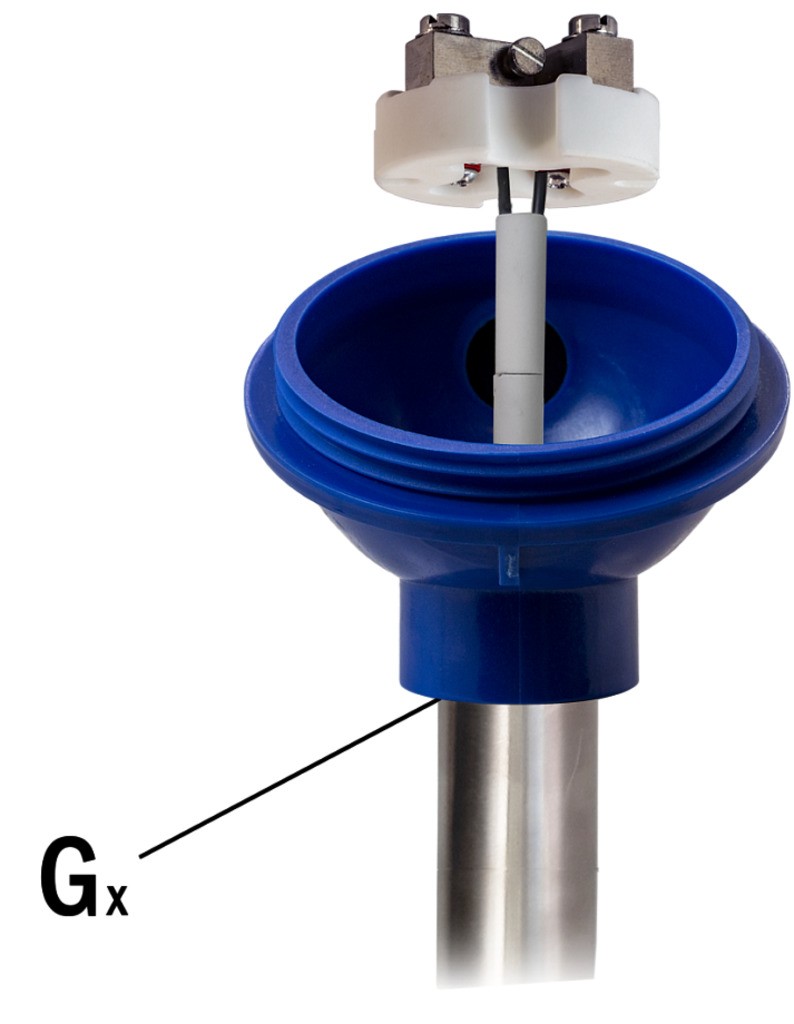

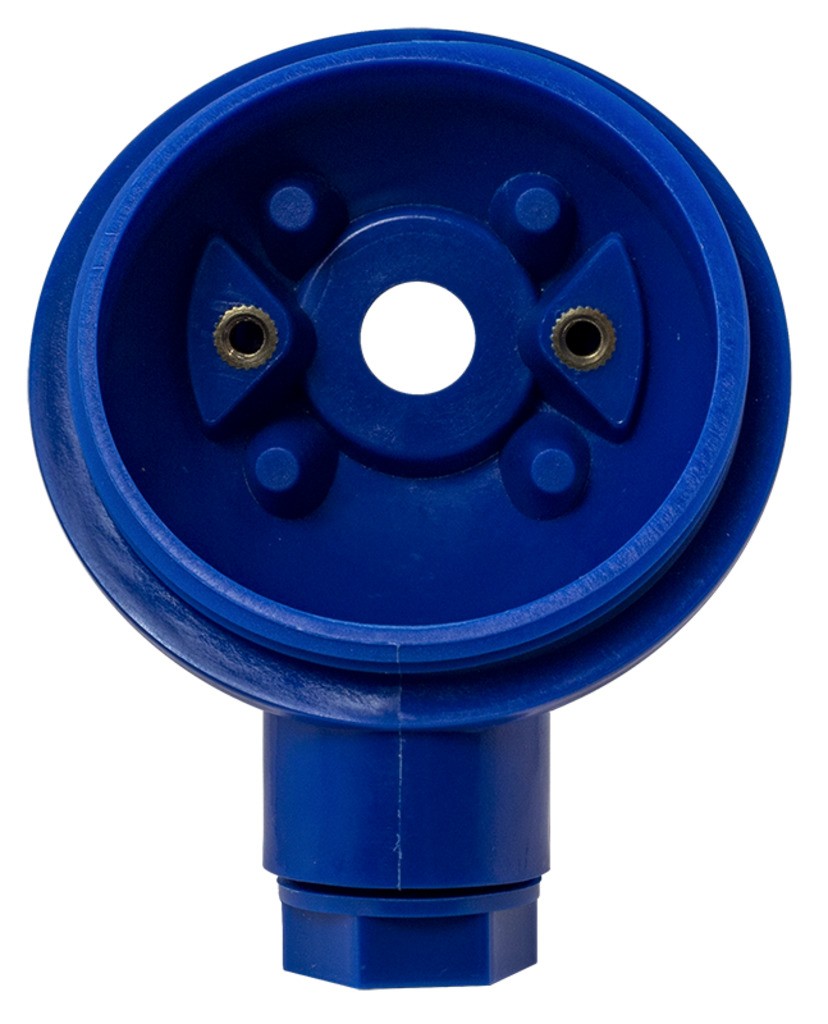

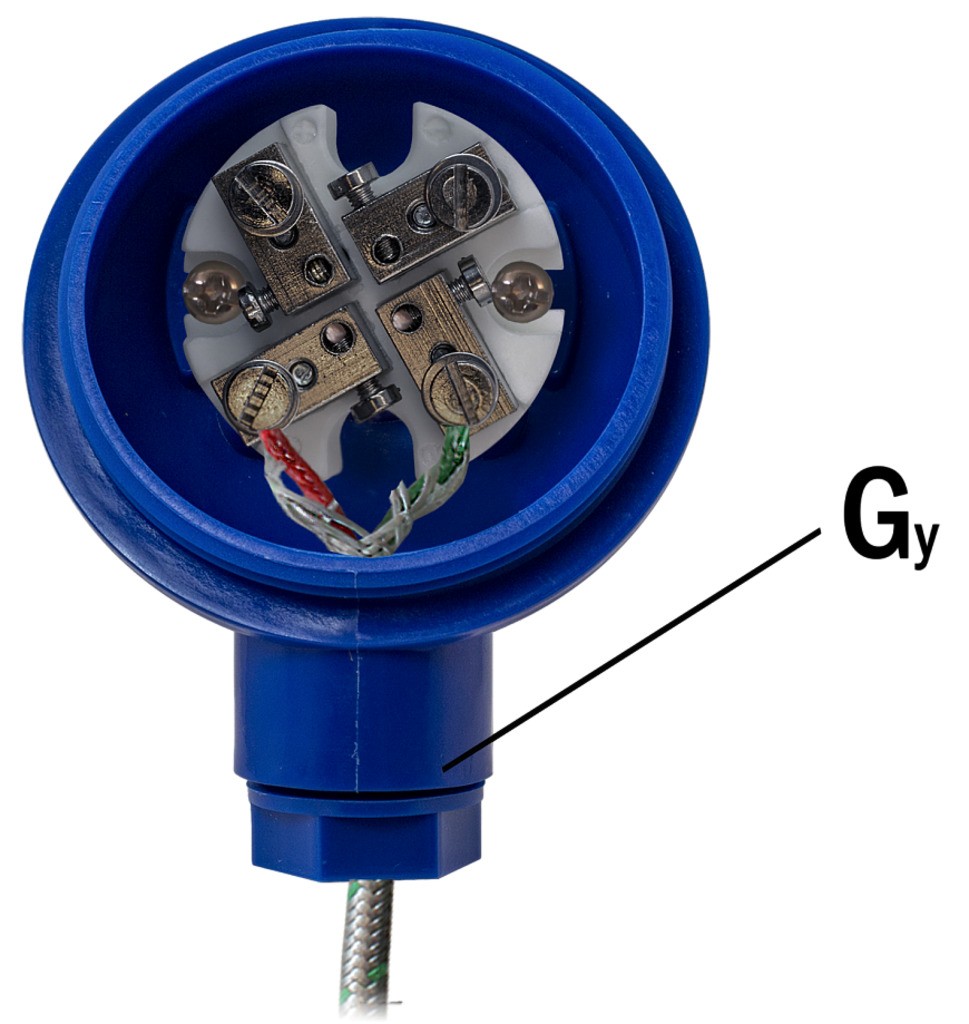

В коммутационную головку с помощью винтов М4 (не входят в комплект) монтируется клеммная колодка, к которой с одной стороны присоединяются контакты датчика температуры, с другой — контакты кабеля. Вывод датчика и присоединение защитной арматуры для него производится через отверстие с резьбой Gx (см. чертеж). Кабельный ввод — отверстие с резьбой Gy (см. чертеж).

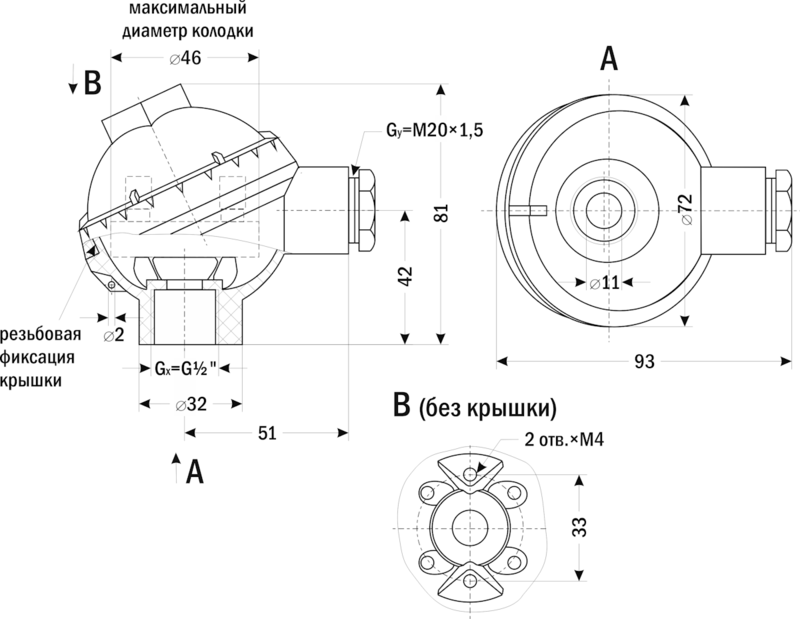

Габаритные размеры |
![]() |

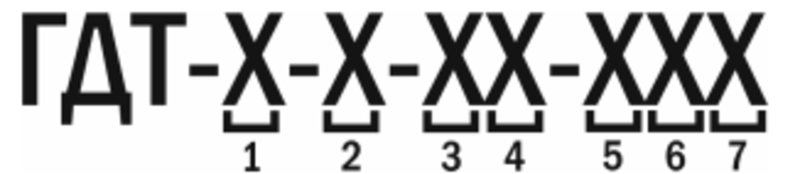

Номер позиции | Название позиции | Обозначение | Расшифровка |
1 | Внутренний диаметр головки | 35 | 35 мм |
42 | 42 мм | ||
... | |||
2 | Расстояние между монтажными отверстиями | 27 | 27 мм |
33/40 | 33 мм и 40 мм | ||
... | |||
3 |
Присоединение защитной арматуры для датчика | 0 | G¼" |
2 | G½" | ||
3 | G¾" | ||
4 | G1" | ||
5 | М10×1 | ||
6 | М12×1,5 | ||
7 | М16×1,5 | ||
8 | М20×1,5 | ||
9 | М24×1,5 | ||
T | Зажим с винтом, отверстие 22,5 мм | ||
4 | Присоединение кабеля | 1 | G⅜" |
2 | G½ | ||
7 | М16×1,5 | ||
8 | М20×1,5 | ||
П | PG16 | ||
5 | Материал корпуса | A | Алюминий (силумин) |
H | Нейлон | ||
6 | Фиксация крышки | В | Винты |
Р | Резьба | ||
С | Стяжной замок | ||
7 | Искрозащита | Пусто | Без искрозащиты |
И | Есть искрозащита | ||
