Термопарные разъемы ТВ, ТР, ТВР

Name: Термопарные разъемы ТВ, ТР, ТВР
Brand: АРК "Энергосервис"
SKU: A9488
Price: 390 RUB
Availability: InStock

Артикул: A9488

Сравнить

Термопарные разъемы предназначены для подключения термопар к измерительным линиям или контрольно-измерительным приборам

От 390 руб.

Характеристики

Присоединение к преобразователю:

—

Присоединение к термодатчику:

—

Материал:

—

нейлон со стекловолокном

Условное давление:

—

Температура среды:

—

Узнать цену

Описание
Характеристики

Термопарные разъемы предназначены для подключения термопар к измерительным линиям или контрольно-измерительным приборам. Применяются для протяженных и разветвленных измерительных линий. Применение разъемов позволяет оперативно заменять/добавлять термопары в АСУ ТП.
Контакты разъемов производятся из термопарных сплавов, что позволяет избежать дополнительных температурных погрешностей. Разъемы соответствуют европейскому стандарту NEN-EN 50212 (аналогичен стандартам ASTM E1129 и ASTM E1684).
Для подключения разъема должен использоваться компенсационный провод того же типа, что и термопара, и разъем. Подключение производится в соответствии с полярностью, указанной на разъеме.

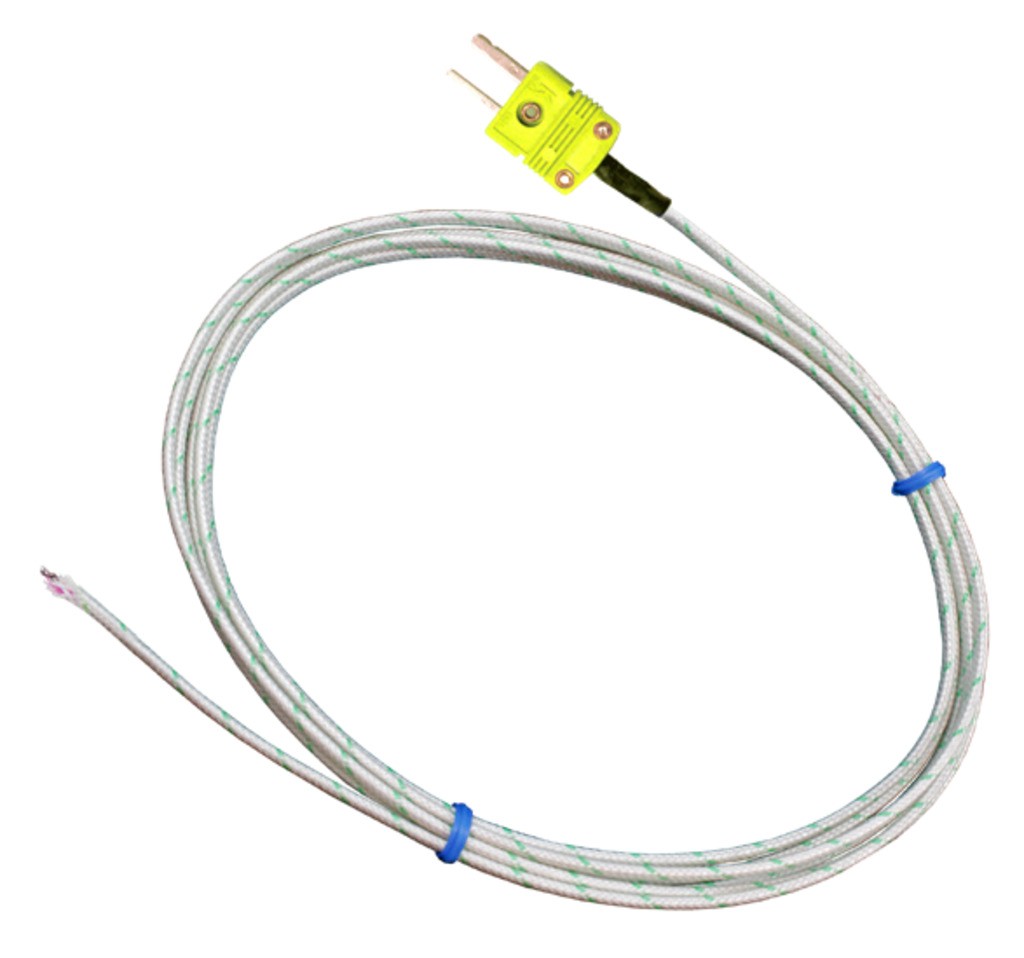

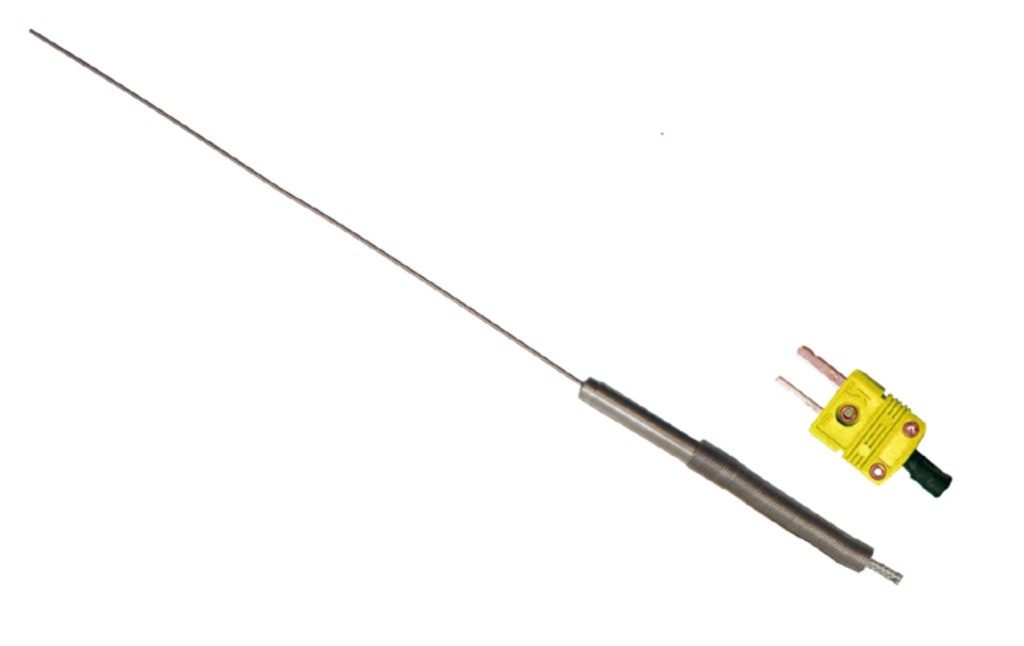

Разъем ТВ позволяет подключать термопары к портативным приборам со входом для щупов ТХА (К), например:

термометрам AR1312, TM902C;
термогигрометрам AR1361, AR847+;
мультиметрам M890G, M890С+, MY-64;
токовым клещам M-266С.

Внимание! Максимально допустимая температура на разъеме не более +200°C.

При работе свыше +150°C возможно незначительное изменение цвета разъема, не влияющее на электрические свойства.

Особенности:

Разъемы подходят для одножильных и многожильных проводов

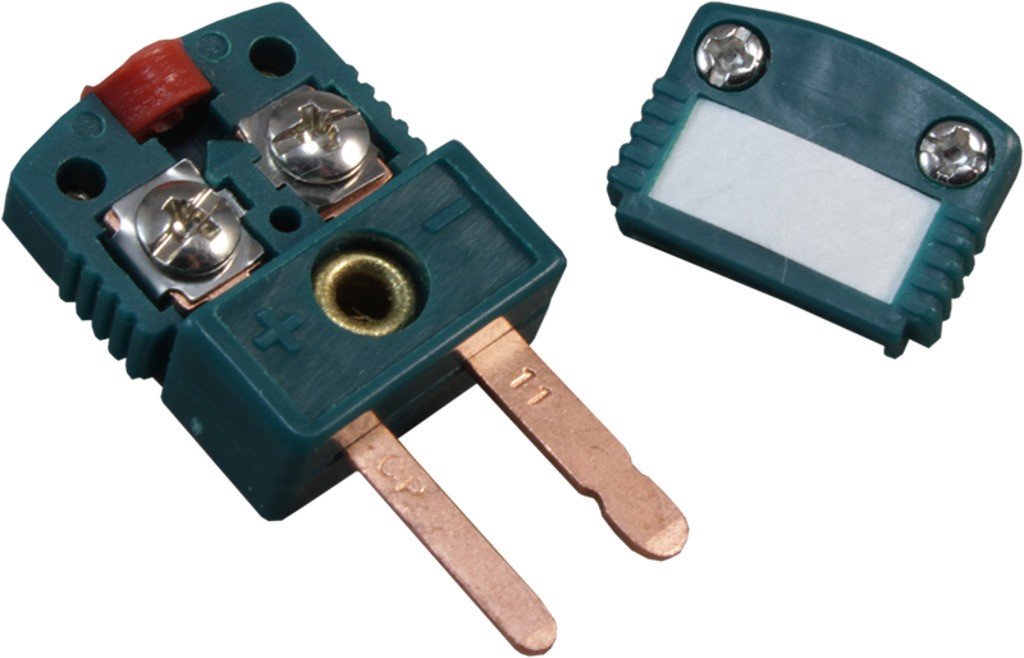

Съемная крышка
Внутренний разделитель проводов
Контактные шайбы для быстрого присоединения

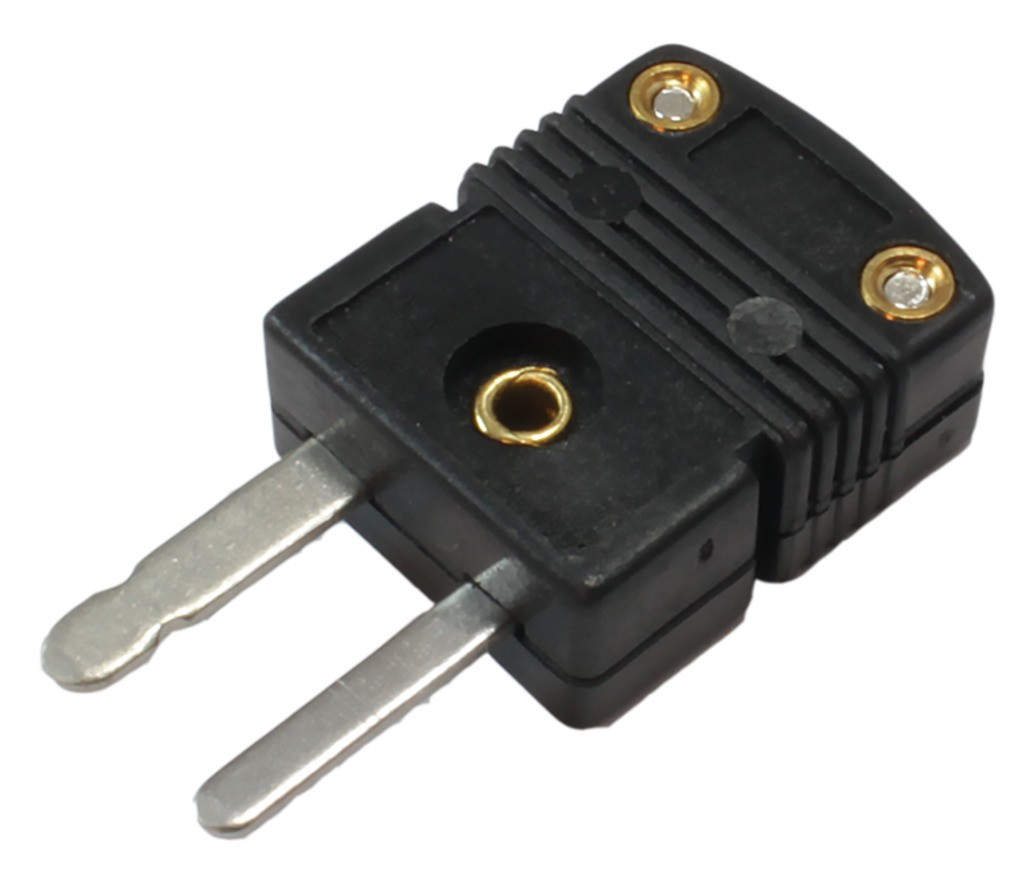

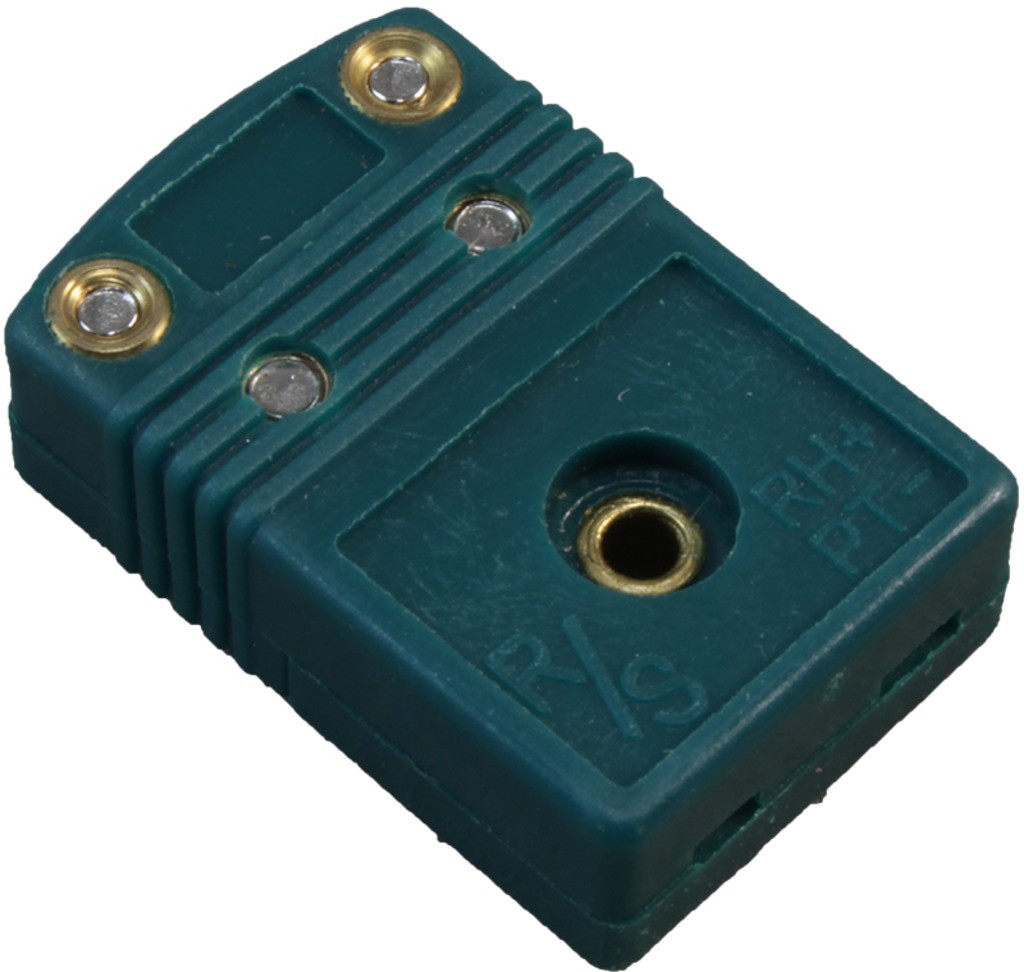

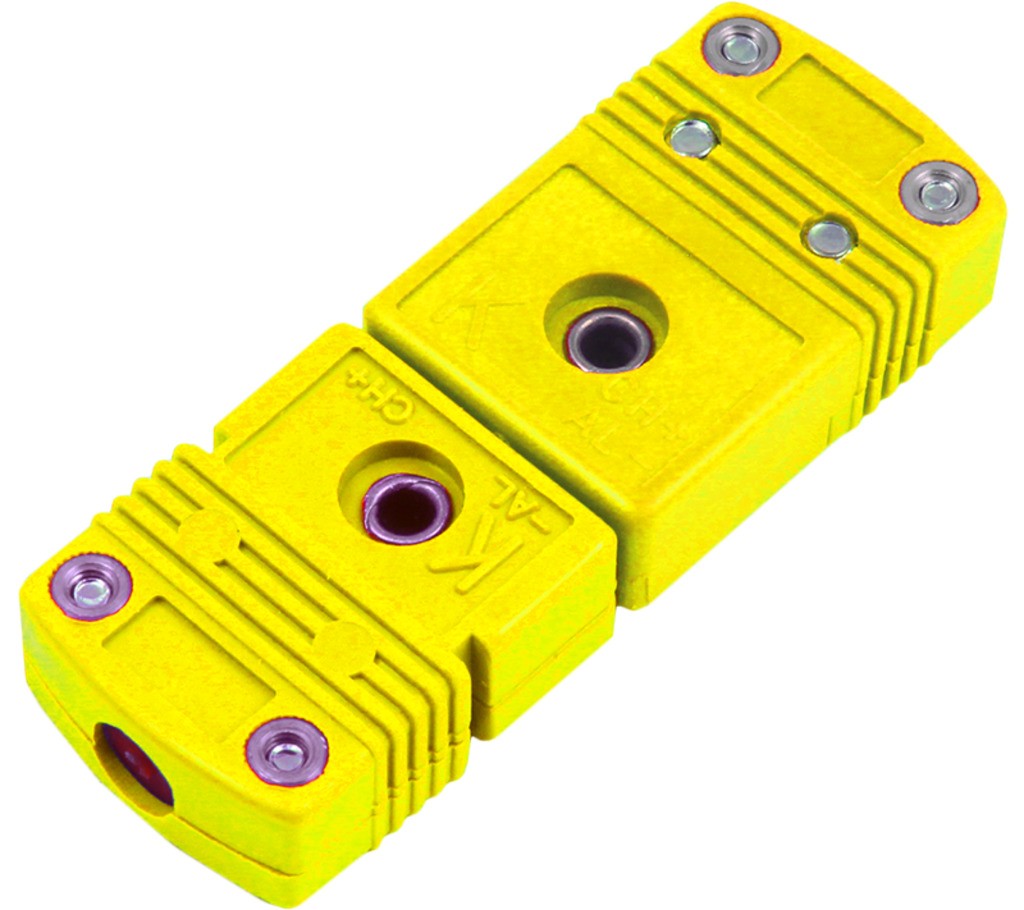

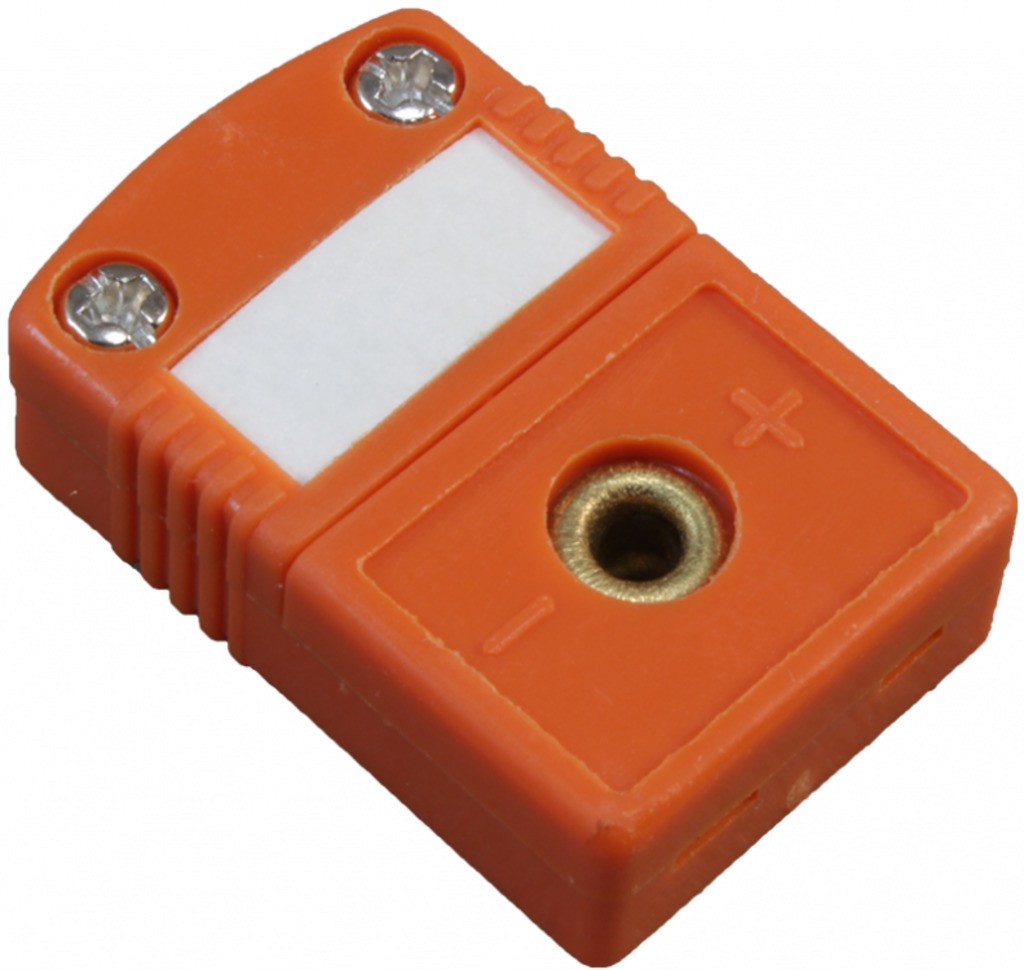

Варианты комплектации: разъем ТВР в сборе, отдельно термовилка ТВ, отдельно терморозетка ТР
Разъемы являются аналогами Разъемов для преобразователей термоэлектрических Овен

Технические характеристики

Параметр	Значение

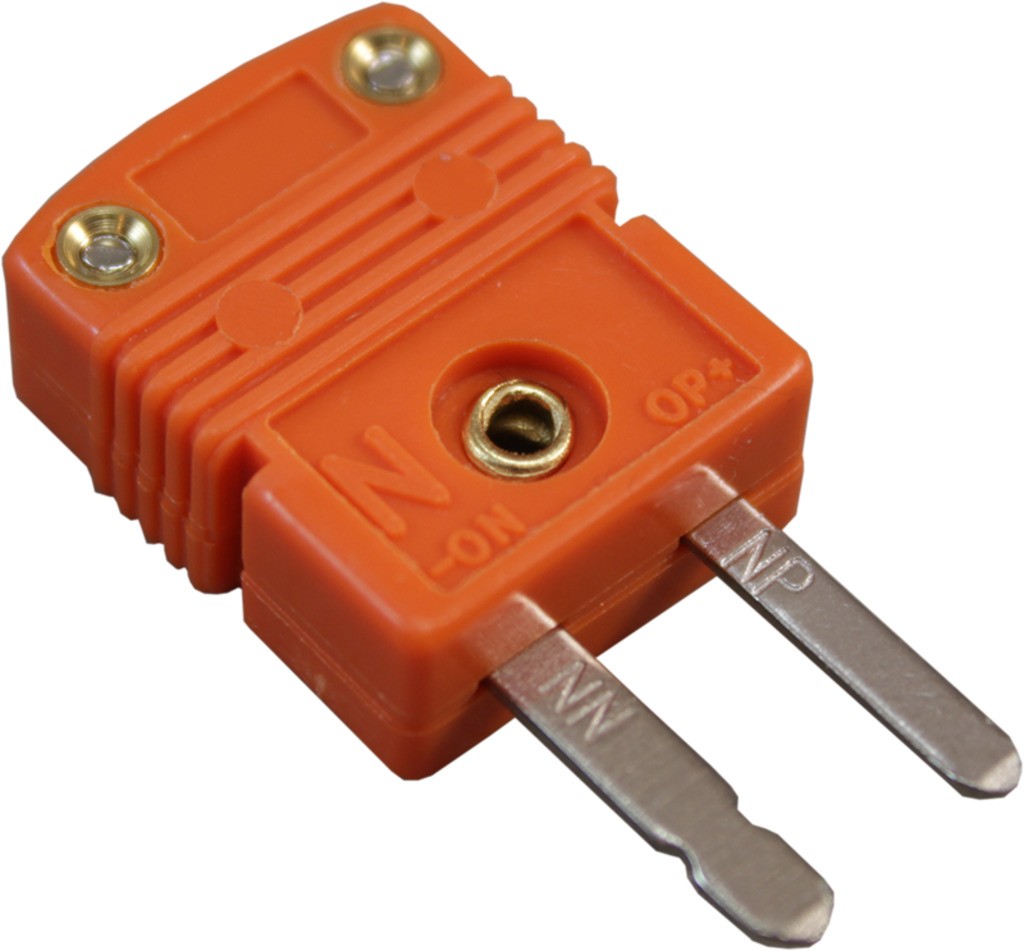

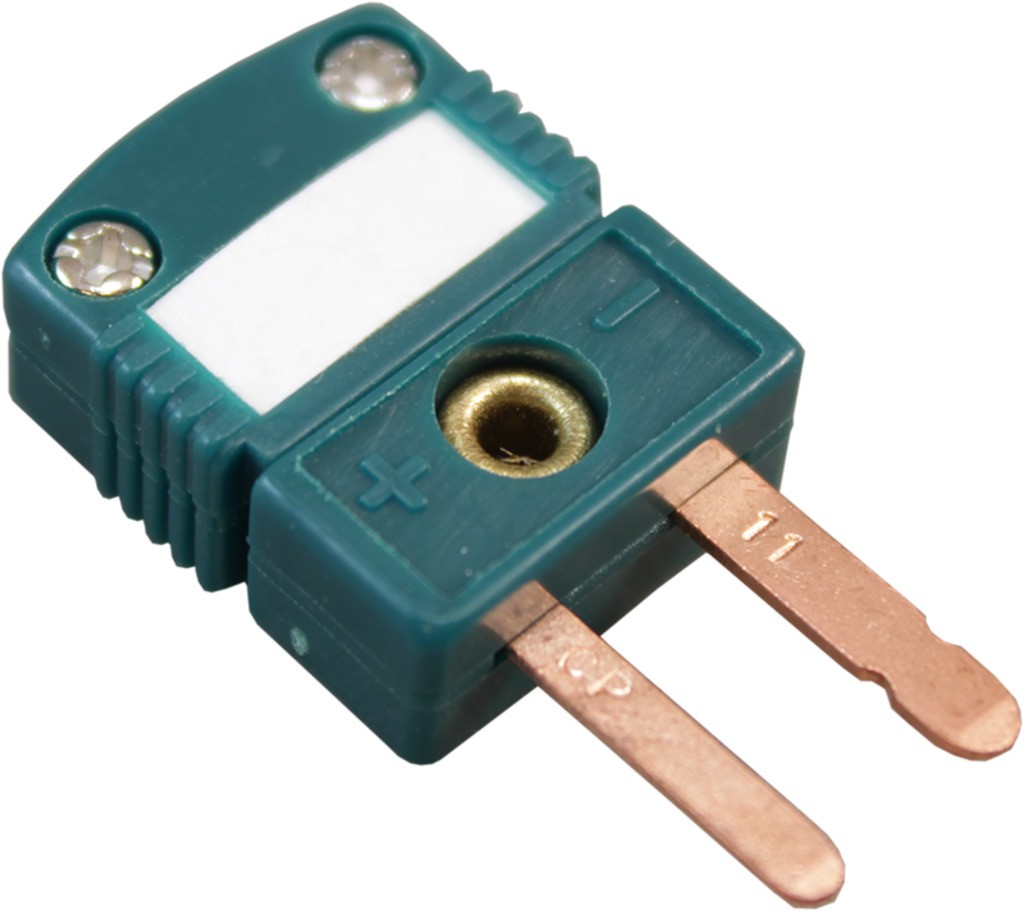

Тип разъема	ХА (К)	ЖК (J)	НН (N)	ПП (S)
Цвет (стандарт ANSI)	желтый	черный	оранжевый	зеленый
Материал	нейлон со стекловолокном
Максимальная температура на разъеме	+200°C
Maх cечение провода	2×0,7 мм²
Комплект - ТВ - ТР - ТВР	вилка розетка вилка+розетка

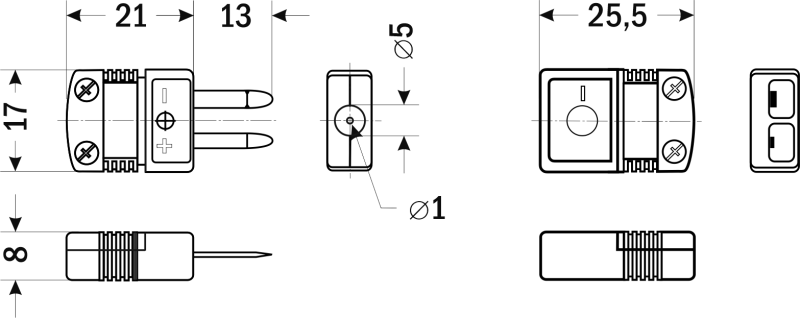

Габаритные размеры - ТВ - ТР - ТВР	8×17×34 мм 8×17×25,5 мм 8×17×46,5 мм

Все модификации

Артикул	Модель	Комплект	Тип разъема	Срок поставки	Стоимость
G80632	ТВ тип ХА (К)	Термовилка	ХА (К)	Со склада	390 руб.
G80635	ТВ тип ЖК (J)	Термовилка	ЖК (J)	Ожидается 2025.09.29	390 руб.
G80638	ТВ тип НН (N)	Термовилка	НН (N)	Со склада	390 руб.
G80641	ТВ тип ПП (S)	Термовилка	ПП (S)	Со склада	390 руб.
G80633	ТР тип ХА (К)	Терморозетка	ХА (К)	Со склада	390 руб.
G80636	ТР тип ЖК (J)	Терморозетка	ЖК (J)	Со склада	390 руб.
G80639	ТР тип НН (N)	Терморозетка	НН (N)	Со склада	390 руб.
G80642	ТР тип ПП (S)	Терморозетка	ПП (S)	Со склада	390 руб.
G80634	ТВР тип ХА (К)	Термовилка+терморозетка	ХА (К)	Со склада (комплектация 1..72 часа)	780 руб.
G80637	ТВР тип ЖК (J)	Термовилка+терморозетка	ЖК (J)	Под заказ к 2026.03.15	780 руб.
G80640	ТВР тип НН (N)	Термовилка+терморозетка	НН (N)	Со склада (комплектация 1..72 часа)	780 руб.
G80643	ТВР тип ПП (S)	Термовилка+терморозетка	ПП (S)	Со склада (комплектация 1..72 часа)	780 руб.
