Термопара дТП155
Хит
Термопара дТП155 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Показатели надежности и условия эксплуатации
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Модель | ДТПN155 | ДТПК155 | |
| Номинальная статическая характеристика | НН (N) | ХА (К) | |
| Диапазон измеряемых температур | −40…+1250°C | −40…+1100°C | |
| Условное давление | 0,25...16 МПа (зависит от конструктивного исполнения) | ||
| Класс допуска датчика | 1 или 2 | ||
| Допустимое отклонение | ±1,5°С (для 1 класса допуска датчика) ±2,5°С (для 2 класса допуска датчика) | ||
| Длина монтажной части (L) | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм | ||
| Диаметр монтажной части (D) | 20 мм | ||
| Диаметр КТМС | 4,5 мм | ||
| Тип спая | изолированный, неизолированный | ||
| Тепловая инерция | ≤ 3 с (изолированный) ≤ 2 с (неизолированный) | ||
| Исполнение коммутационной головки | металл | ||
| Материал коммутационной головки | силумин | ||
| Материал корпуса датчика | корунд CER795 | ||
| Степень защиты | IP65 | ||
Все модификации
| Артикул | Количество чувсвительных элементов | Градуировка | Спай изоляция | Длина, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| Q24800 | 1 | дТПN(НН) | Изолированный | 250 | 2...4 недели | 12150 руб. |
| Q24801 | 2 | дТПN(НН) | Изолированный | 250 | 2...4 недели | По запросу |
| Q24802 | 1 | дТПК(ХА) | Изолированный | 250 | 2...4 недели | 9624 руб. |
| Q24803 | 2 | дТПК(ХА) | Изолированный | 250 | 2...4 недели | По запросу |
| Q24804 | 1 | дТПN(НН) | Неизолированный | 250 | 2...4 недели | По запросу |
| Q24805 | 2 | дТПN(НН) | Неизолированный | 250 | 2...4 недели | По запросу |
| Q24806 | 1 | дТПК(ХА) | Неизолированный | 250 | 2...4 недели | По запросу |
| Q24807 | 2 | дТПК(ХА) | Неизолированный | 250 | 2...4 недели | По запросу |
| Q24808 | 1 | дТПN(НН) | Изолированный | 320 | 2...4 недели | 12150 руб. |
| Q24809 | 2 | дТПN(НН) | Изолированный | 320 | 2...4 недели | По запросу |
| Q24810 | 1 | дТПК(ХА) | Изолированный | 320 | 2...4 недели | 9624 руб. |
| Q24811 | 2 | дТПК(ХА) | Изолированный | 320 | 2...4 недели | 9882 руб. |
| Q24812 | 1 | дТПN(НН) | Неизолированный | 320 | 2...4 недели | По запросу |
| Q24813 | 2 | дТПN(НН) | Неизолированный | 320 | 2...4 недели | По запросу |
| Q24814 | 1 | дТПК(ХА) | Неизолированный | 320 | 2...4 недели | По запросу |
| Q24815 | 2 | дТПК(ХА) | Неизолированный | 320 | 2...4 недели | По запросу |
| Q24816 | 1 | дТПN(НН) | Изолированный | 400 | 2...4 недели | 14382 руб. |
| Q24817 | 2 | дТПN(НН) | Изолированный | 400 | 2...4 недели | По запросу |
| Q24818 | 1 | дТПК(ХА) | Изолированный | 400 | 2...4 недели | 9882 руб. |
| Q24819 | 2 | дТПК(ХА) | Изолированный | 400 | 2...4 недели | 10386 руб. |
| Q24820 | 1 | дТПN(НН) | Неизолированный | 400 | 2...4 недели | По запросу |
| Q24821 | 2 | дТПN(НН) | Неизолированный | 400 | 2...4 недели | По запросу |
| Q24822 | 1 | дТПК(ХА) | Неизолированный | 400 | 2...4 недели | По запросу |
| Q24823 | 2 | дТПК(ХА) | Неизолированный | 400 | 2...4 недели | По запросу |
| Q24824 | 1 | дТПN(НН) | Изолированный | 500 | 2...4 недели | 17928 руб. |
| Q24825 | 2 | дТПN(НН) | Изолированный | 500 | 2...4 недели | По запросу |
| Q24826 | 1 | дТПК(ХА) | Изолированный | 500 | 2...4 недели | 10218 руб. |
| Q24827 | 2 | дТПК(ХА) | Изолированный | 500 | 2...4 недели | 10722 руб. |
| Q24828 | 1 | дТПN(НН) | Неизолированный | 500 | 2...4 недели | По запросу |
| Q24829 | 2 | дТПN(НН) | Неизолированный | 500 | 2...4 недели | По запросу |
| Q24830 | 1 | дТПК(ХА) | Неизолированный | 500 | 2...4 недели | По запросу |
| Q24831 | 2 | дТПК(ХА) | Неизолированный | 500 | 2...4 недели | По запросу |
| Q24832 | 1 | дТПN(НН) | Изолированный | 630 | 2...4 недели | 19644 руб. |
| Q24833 | 2 | дТПN(НН) | Изолированный | 630 | 2...4 недели | По запросу |
| Q24834 | 1 | дТПК(ХА) | Изолированный | 630 | 2...4 недели | 10890 руб. |
| Q24835 | 2 | дТПК(ХА) | Изолированный | 630 | 2...4 недели | 11310 руб. |
| Q24836 | 1 | дТПN(НН) | Неизолированный | 630 | 2...4 недели | По запросу |
| Q24837 | 2 | дТПN(НН) | Неизолированный | 630 | 2...4 недели | По запросу |
| Q24838 | 1 | дТПК(ХА) | Неизолированный | 630 | 2...4 недели | По запросу |
| Q24839 | 2 | дТПК(ХА) | Неизолированный | 630 | 2...4 недели | По запросу |
| Q24840 | 1 | дТПN(НН) | Изолированный | 800 | 2...4 недели | 21468 руб. |
| Q24841 | 2 | дТПN(НН) | Изолированный | 800 | 2...4 недели | По запросу |
| Q24842 | 1 | дТПК(ХА) | Изолированный | 800 | 2...4 недели | 12582 руб. |
| Q24843 | 2 | дТПК(ХА) | Изолированный | 800 | 2...4 недели | По запросу |
| Q24844 | 1 | дТПN(НН) | Неизолированный | 800 | 2...4 недели | По запросу |
| Q24845 | 2 | дТПN(НН) | Неизолированный | 800 | 2...4 недели | По запросу |
| Q24846 | 1 | дТПК(ХА) | Неизолированный | 800 | 2...4 недели | По запросу |
| Q24847 | 2 | дТПК(ХА) | Неизолированный | 800 | 2...4 недели | По запросу |
| Q24848 | 1 | дТПN(НН) | Изолированный | 1000 | 2...4 недели | 22386 руб. |
| Q24849 | 2 | дТПN(НН) | Изолированный | 1000 | 2...4 недели | По запросу |
| Q24850 | 1 | дТПК(ХА) | Изолированный | 1000 | 2...4 недели | 13674 руб. |
| Q24851 | 2 | дТПК(ХА) | Изолированный | 1000 | 2...4 недели | По запросу |
| Q24852 | 1 | дТПN(НН) | Неизолированный | 1000 | 2...4 недели | По запросу |
| Q24853 | 2 | дТПN(НН) | Неизолированный | 1000 | 2...4 недели | По запросу |
| Q24854 | 1 | дТПК(ХА) | Неизолированный | 1000 | 2...4 недели | 13674 руб. |
| Q24855 | 2 | дТПК(ХА) | Неизолированный | 1000 | 2...4 недели | По запросу |
| Q24856 | 1 | дТПN(НН) | Изолированный | 1250 | 2...4 недели | 24504 руб. |
| Q24857 | 2 | дТПN(НН) | Изолированный | 1250 | 2...4 недели | По запросу |
| Q24858 | 1 | дТПК(ХА) | Изолированный | 1250 | 2...4 недели | 16200 руб. |
| Q24859 | 2 | дТПК(ХА) | Изолированный | 1250 | 2...4 недели | 16968 руб. |
| Q24860 | 1 | дТПN(НН) | Неизолированный | 1250 | 2...4 недели | По запросу |
| Q24861 | 2 | дТПN(НН) | Неизолированный | 1250 | 2...4 недели | По запросу |
| Q24862 | 1 | дТПК(ХА) | Неизолированный | 1250 | 2...4 недели | По запросу |
| Q24863 | 2 | дТПК(ХА) | Неизолированный | 1250 | 2...4 недели | По запросу |
| Q24864 | 1 | дТПN(НН) | Изолированный | 1600 | 2...4 недели | По запросу |
| Q24865 | 2 | дТПN(НН) | Изолированный | 1600 | 2...4 недели | По запросу |
| Q24866 | 1 | дТПК(ХА) | Изолированный | 1600 | 2...4 недели | 24642 руб. |
| Q24867 | 2 | дТПК(ХА) | Изолированный | 1600 | 2...4 недели | По запросу |
| Q24868 | 1 | дТПN(НН) | Неизолированный | 1600 | 2...4 недели | По запросу |
| Q24869 | 2 | дТПN(НН) | Неизолированный | 1600 | 2...4 недели | По запросу |
| Q24870 | 1 | дТПК(ХА) | Неизолированный | 1600 | 2...4 недели | По запросу |
| Q24871 | 2 | дТПК(ХА) | Неизолированный | 1600 | 2...4 недели | По запросу |
| Q24872 | 1 | дТПN(НН) | Изолированный | 2000 | 2...4 недели | По запросу |
| Q24873 | 2 | дТПN(НН) | Изолированный | 2000 | 2...4 недели | По запросу |
| Q24874 | 1 | дТПК(ХА) | Изолированный | 2000 | 2...4 недели | 29874 руб. |
| Q24875 | 2 | дТПК(ХА) | Изолированный | 2000 | 2...4 недели | 33264 руб. |
| Q24876 | 1 | дТПN(НН) | Неизолированный | 2000 | 2...4 недели | По запросу |
| Q24877 | 2 | дТПN(НН) | Неизолированный | 2000 | 2...4 недели | По запросу |
| Q24878 | 1 | дТПК(ХА) | Неизолированный | 2000 | 2...4 недели | По запросу |
| Q24879 | 2 | дТПК(ХА) | Неизолированный | 2000 | 2...4 недели | По запросу |
| Габаритные размеры |
 |
| L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм* D = 20 мм D1 = 30 мм |
* Длина монтажной части L выбирается при заказе

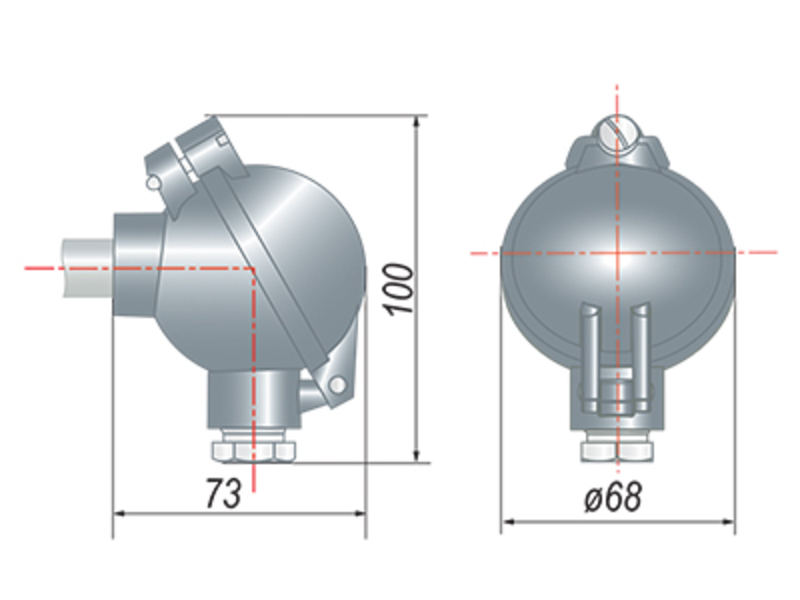

| Габаритные размеры коммутационной головки |
 |

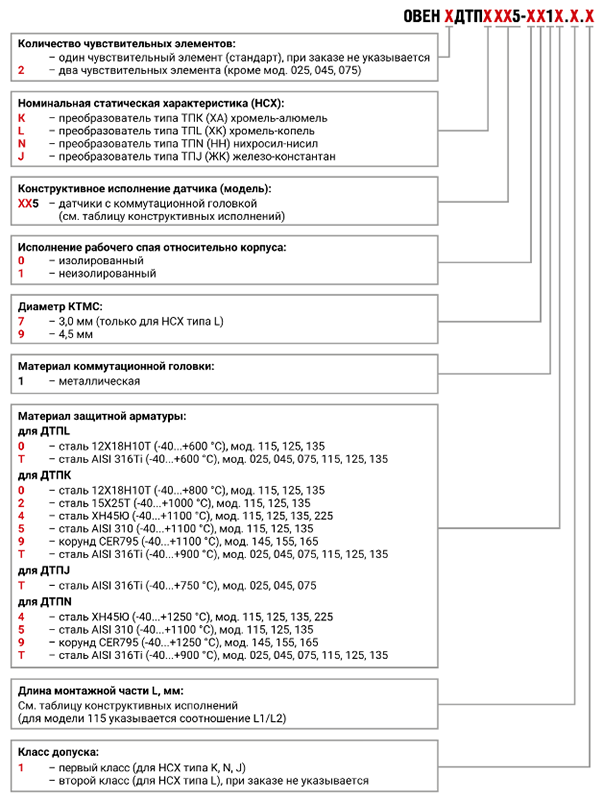

| Обозначение при заказе ДТПXX5 |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА(K), НН(N)
Диапазон измеряемых температур:
—
−40…+1100°C, −40…+1250°С
Класс допуска:
—
1 или 2
Длина монтажной части:
—
250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части:
—
20 мм
Тип спая:
—
изолированный, неизолированный
Материал корпуса датчика:
—
корунд CER795
Исполнение коммутационной головки:
—
металл
