Термопара на основе КТМС модульная высокотемпературная дТП165
Рекомендуем
Термопара дТП165 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Показатели надежности и условия эксплуатации
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | ||
| Модель | ДТПN165 | ДТПК165 | |
| Номинальная статическая характеристика | НН (N) | ХА (К) | |
| Диапазон измеряемых температур | −40…+1250°C | −40…+1100°C | |
| Условное давление | 0,25...16 МПа (зависит от конструктивного исполнения) | ||
| Класс допуска датчика | 1 или 2 | ||
| Допустимое отклонение | ±1,5°С (для 1 класса допуска датчика) ±2,5°С (для 2 класса допуска датчика) | ||
| Длина монтажной части (L) | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм | ||
| Диаметр монтажной части (D) | 20 мм | ||
| Диаметр КТМС | 4,5 мм | ||
| Тип спая | изолированный, неизолированный | ||
| Тепловая инерция | ≤ 3 с (изолированный) ≤ 2 с (неизолированный) | ||
| Исполнение коммутационной головки | металл | ||
| Материал коммутационной головки | силумин | ||
| Материал корпуса датчика | корунд CER795 | ||
| Степень защиты | IP65 | ||
Все модификации
| Артикул | Градуировка | Изоляция спая | Длина монтажной части, мм | Класс допуска | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| T43189 | дТПК(ХА) | Изолированный | 250 | - | 2...4 недели | 11478 руб. |
| T43190 | дТПN(HH) | Изолированный | 250 | - | 2...4 недели | 15702 руб. |
| T43191 | дТПК(ХА) | Неизолированный | 250 | - | 2...4 недели | По запросу |
| T43192 | дТПN(HH) | Неизолированный | 250 | - | 2...4 недели | По запросу |
| T43193 | дТПК(ХА) | Изолированный | 320 | - | 2...4 недели | По запросу |
| T43194 | дТПN(HH) | Изолированный | 320 | - | 2...4 недели | По запросу |
| T43195 | дТПК(ХА) | Неизолированный | 320 | - | 2...4 недели | По запросу |
| T43196 | дТПN(HH) | Неизолированный | 320 | - | 2...4 недели | По запросу |
| T43197 | дТПК(ХА) | Изолированный | 400 | - | 2...4 недели | 11820 руб. |
| T43198 | дТПN(HH) | Изолированный | 400 | - | 2...4 недели | По запросу |
| T43199 | дТПК(ХА) | Неизолированный | 400 | - | 2...4 недели | По запросу |
| T43200 | дТПN(HH) | Неизолированный | 400 | - | 2...4 недели | По запросу |
| T43201 | дТПК(ХА) | Изолированный | 500 | - | 2...4 недели | По запросу |
| T43202 | дТПN(HH) | Изолированный | 500 | - | 2...4 недели | По запросу |
| T43203 | дТПК(ХА) | Неизолированный | 500 | - | 2...4 недели | По запросу |
| T43204 | дТПN(HH) | Неизолированный | 500 | - | 2...4 недели | По запросу |
| T43205 | дТПК(ХА) | Изолированный | 630 | - | 2...4 недели | По запросу |
| T43206 | дТПN(HH) | Изолированный | 630 | - | 2...4 недели | По запросу |
| T43207 | дТПК(ХА) | Неизолированный | 630 | - | 2...4 недели | По запросу |
| T43208 | дТПN(HH) | Неизолированный | 630 | - | 2...4 недели | По запросу |
| T43209 | дТПК(ХА) | Изолированный | 800 | - | 2...4 недели | По запросу |
| T43210 | дТПN(HH) | Изолированный | 800 | - | 2...4 недели | По запросу |
| T43211 | дТПК(ХА) | Неизолированный | 800 | - | 2...4 недели | По запросу |
| T43212 | дТПN(HH) | Неизолированный | 800 | - | 2...4 недели | По запросу |
| T43213 | дТПК(ХА) | Изолированный | 1000 | - | 2...4 недели | По запросу |
| T43214 | дТПN(HH) | Изолированный | 1000 | - | 2...4 недели | По запросу |
| T43215 | дТПК(ХА) | Неизолированный | 1000 | - | 2...4 недели | По запросу |
| T43216 | дТПN(HH) | Неизолированный | 1000 | - | 2...4 недели | По запросу |
| T43217 | дТПК(ХА) | Изолированный | 1250 | - | 2...4 недели | По запросу |
| T43218 | дТПN(HH) | Изолированный | 1250 | - | 2...4 недели | По запросу |
| T43219 | дТПК(ХА) | Неизолированный | 1250 | - | 2...4 недели | По запросу |
| T43220 | дТПN(HH) | Неизолированный | 1250 | - | 2...4 недели | По запросу |
| T43221 | дТПК(ХА) | Изолированный | 1600 | - | 2...4 недели | По запросу |
| T43222 | дТПN(HH) | Изолированный | 1600 | - | 2...4 недели | По запросу |
| T43223 | дТПК(ХА) | Неизолированный | 1600 | - | 2...4 недели | По запросу |
| T43224 | дТПN(HH) | Неизолированный | 1600 | - | 2...4 недели | По запросу |
| T43225 | дТПК(ХА) | Изолированный | 2000 | - | 2...4 недели | По запросу |
| T43226 | дТПN(HH) | Изолированный | 2000 | - | 2...4 недели | По запросу |
| T43227 | дТПК(ХА) | Неизолированный | 2000 | - | 2...4 недели | По запросу |
| T43228 | дТПN(HH) | Неизолированный | 2000 | - | 2...4 недели | По запросу |
| T43229 | дТПК(ХА) | Изолированный | 250 | 1 | 2...4 недели | 11478 руб. |
| T43230 | дТПN(HH) | Изолированный | 250 | 1 | 2...4 недели | 15702 руб. |
| T43231 | дТПК(ХА) | Неизолированный | 250 | 1 | 2...4 недели | 11478 руб. |
| T43232 | дТПN(HH) | Неизолированный | 250 | 1 | 2...4 недели | 15702 руб. |
| T43233 | дТПК(ХА) | Изолированный | 320 | 1 | 2...4 недели | 11478 руб. |
| T43234 | дТПN(HH) | Изолированный | 320 | 1 | 2...4 недели | 15702 руб. |
| T43235 | дТПК(ХА) | Неизолированный | 320 | 1 | 2...4 недели | По запросу |
| T43236 | дТПN(HH) | Неизолированный | 320 | 1 | 2...4 недели | По запросу |
| T43237 | дТПК(ХА) | Изолированный | 400 | 1 | 2...4 недели | 11820 руб. |
| T43238 | дТПN(HH) | Изолированный | 400 | 1 | 2...4 недели | 16404 руб. |
| T43239 | дТПК(ХА) | Неизолированный | 400 | 1 | 2...4 недели | По запросу |
| T43240 | дТПN(HH) | Неизолированный | 400 | 1 | 2...4 недели | По запросу |
| T43241 | дТПК(ХА) | Изолированный | 500 | 1 | 2...4 недели | 12324 руб. |
| T43242 | дТПN(HH) | Изолированный | 500 | 1 | 2...4 недели | 18336 руб. |
| T43243 | дТПК(ХА) | Неизолированный | 500 | 1 | 2...4 недели | По запросу |
| T43244 | дТПN(HH) | Неизолированный | 500 | 1 | 2...4 недели | По запросу |
| T43245 | дТПК(ХА) | Изолированный | 630 | 1 | 2...4 недели | 12918 руб. |
| T43246 | дТПN(HH) | Изолированный | 630 | 1 | 2...4 недели | 20052 руб. |
| T43247 | дТПК(ХА) | Неизолированный | 630 | 1 | 2...4 недели | 12918 руб. |
| T43248 | дТПN(HH) | Неизолированный | 630 | 1 | 2...4 недели | По запросу |
| T43249 | дТПК(ХА) | Изолированный | 800 | 1 | 2...4 недели | 14178 руб. |
| T43250 | дТПN(HH) | Изолированный | 800 | 1 | 2...4 недели | 21774 руб. |
| T43251 | дТПК(ХА) | Неизолированный | 800 | 1 | 2...4 недели | По запросу |
| T43252 | дТПN(HH) | Неизолированный | 800 | 1 | 2...4 недели | По запросу |
| T43253 | дТПК(ХА) | Изолированный | 1000 | 1 | 2...4 недели | 14772 руб. |
| T43254 | дТПN(HH) | Изолированный | 1000 | 1 | 2...4 недели | 23394 руб. |
| T43255 | дТПК(ХА) | Неизолированный | 1000 | 1 | 2...4 недели | По запросу |
| T43256 | дТПN(HH) | Неизолированный | 1000 | 1 | 2...4 недели | По запросу |
| T43257 | дТПК(ХА) | Изолированный | 1250 | 1 | 2...4 недели | 16374 руб. |
| T43258 | дТПN(HH) | Изолированный | 1250 | 1 | 2...4 недели | По запросу |
| T43259 | дТПК(ХА) | Неизолированный | 1250 | 1 | 2...4 недели | По запросу |
| T43260 | дТПN(HH) | Неизолированный | 1250 | 1 | 2...4 недели | По запросу |
| T43261 | дТПК(ХА) | Изолированный | 1600 | 1 | 2...4 недели | 25572 руб. |
| T43262 | дТПN(HH) | Изолированный | 1600 | 1 | 2...4 недели | 35952 руб. |
| T43263 | дТПК(ХА) | Неизолированный | 1600 | 1 | 2...4 недели | По запросу |
| T43264 | дТПN(HH) | Неизолированный | 1600 | 1 | 2...4 недели | По запросу |
| T43265 | дТПК(ХА) | Изолированный | 2000 | 1 | 2...4 недели | По запросу |
| T43266 | дТПN(HH) | Изолированный | 2000 | 1 | 2...4 недели | По запросу |
| T43267 | дТПК(ХА) | Неизолированный | 2000 | 1 | 2...4 недели | По запросу |
| T43268 | дТПN(HH) | Неизолированный | 2000 | 1 | 2...4 недели | По запросу |

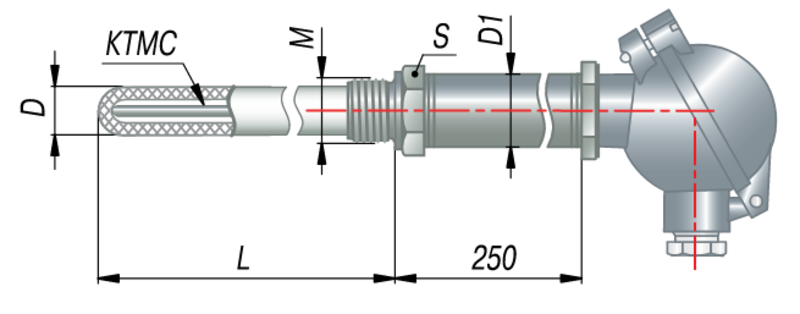

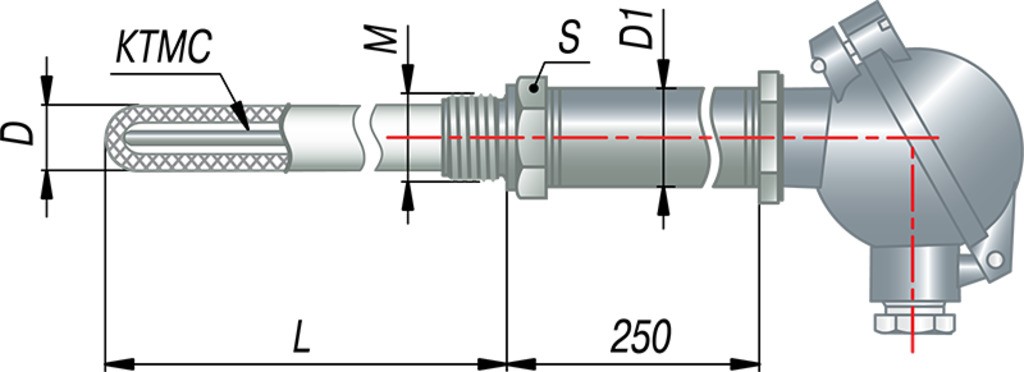

| Габаритные размеры |
 |
| L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм* D = 20 мм D1 = 30 мм M = 27×2 мм** S = 32 мм |
* Длина монтажной части L выбирается при заказе
** По спец. заказу возможно изготовление датчика с трубной резьбой

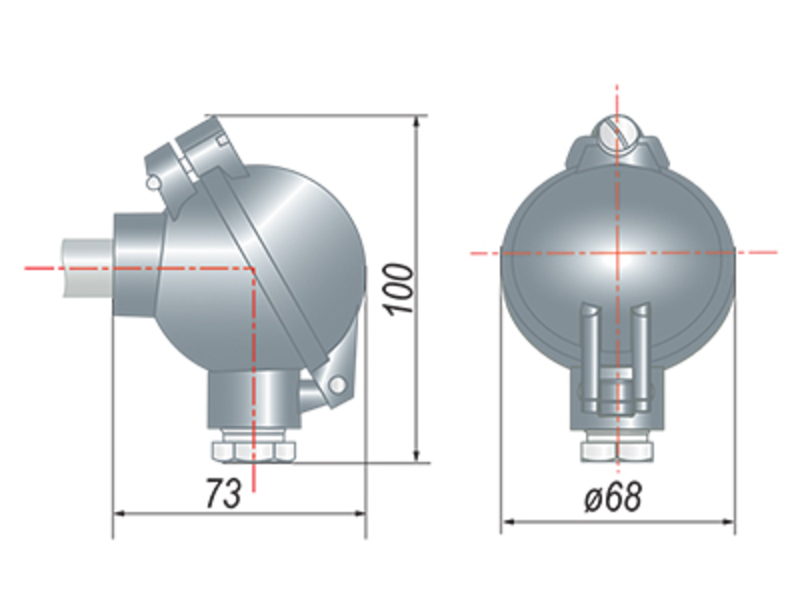

| Габаритные размеры коммутационной головки |
 |

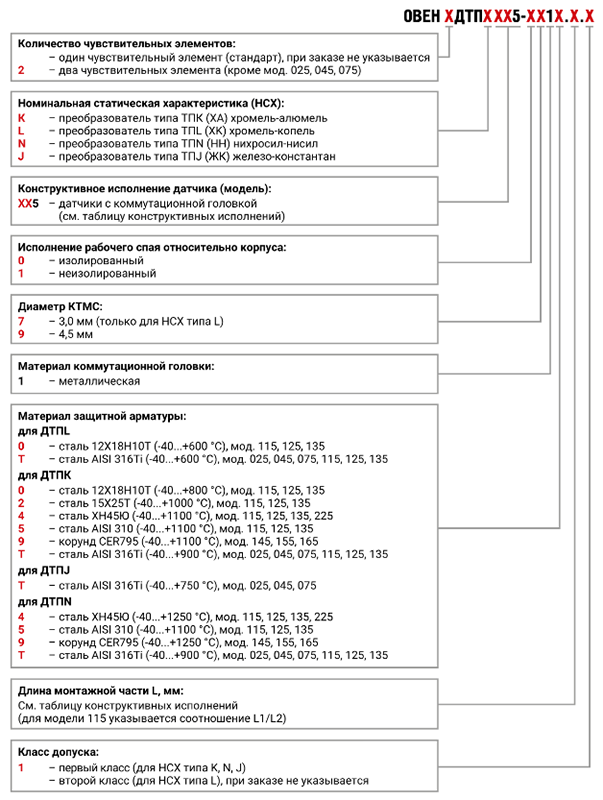

| Обозначение при заказе ДТПXX5 |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА(K), НН(N)
Диапазон измеряемых температур:
—
−40…+1100°C, −40…+1250°С
Класс допуска:
—
1 или 2
Длина монтажной части:
—
250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части:
—
20 мм
Тип спая:
—
изолированный, неизолированный
Материал корпуса датчика:
—
корунд CER795
Исполнение коммутационной головки:
—
металл
