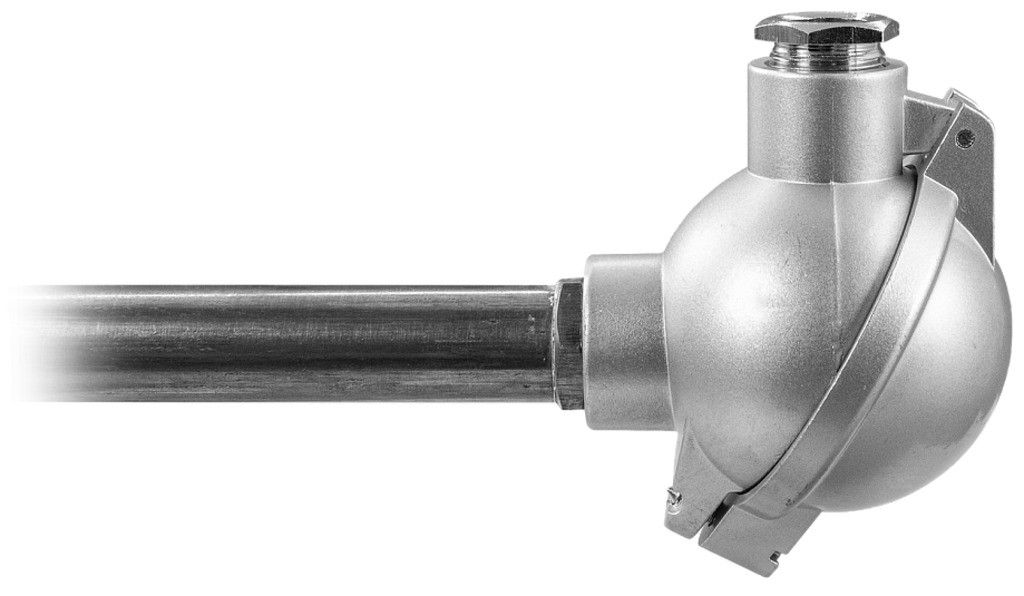

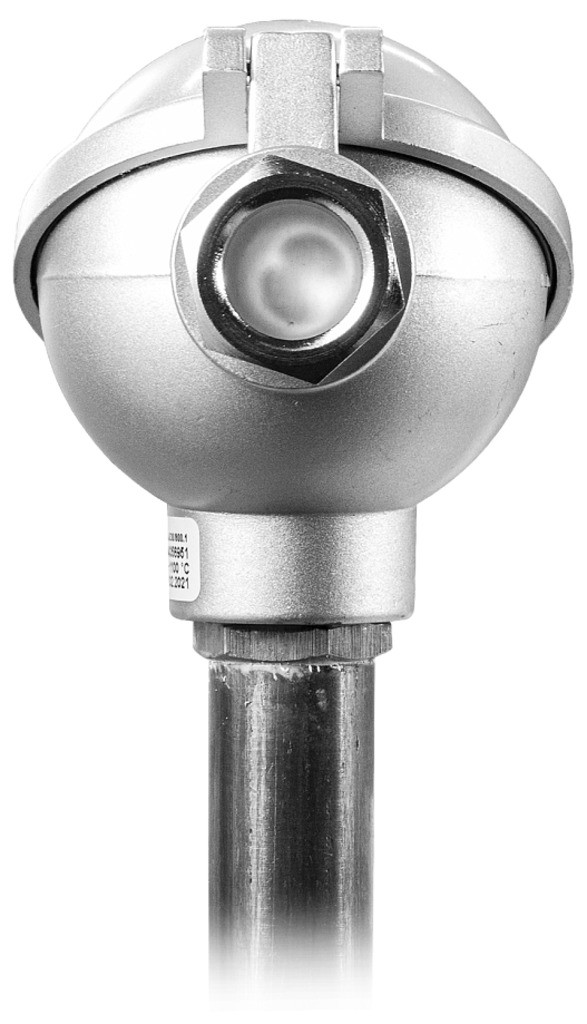

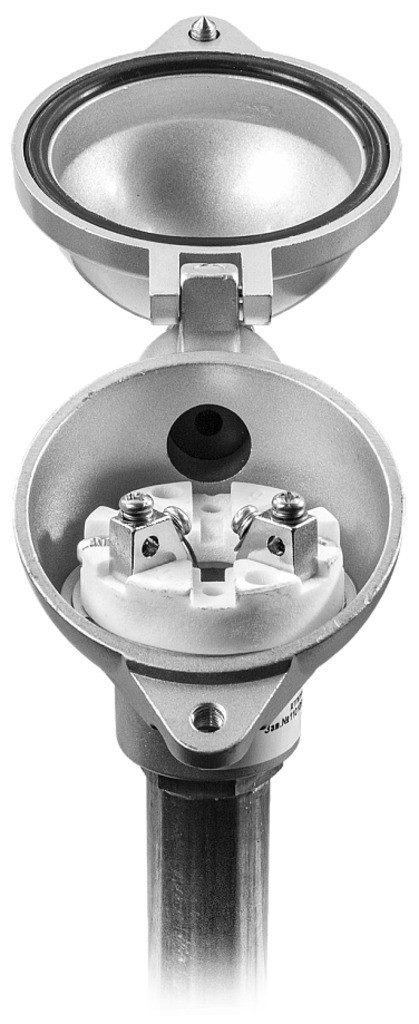

Термопара дТПК115Э1-0914.630/800.1
Новинка
Термопара дТПК115Э1-0914.630/800.1 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Показатели надежности и условия эксплуатации
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение |
| Номинальная статическая характеристика | ХА (К) |
| Диапазон измеряемых температур | −40…+1100°С |
| Условное давление | 0,25...16 МПа (зависит от конструктивного исполнения) |
| Класс допуска датчика | 1 |
| Допустимое отклонение | ±1,5°С |
| Длина монтажной части (L1, L2) | 630 мм, 800 мм |
| Диаметр монтажной части (D) | 20 мм |
| Диаметр КТМС | 4,5 мм |
| Тип спая | изолированный |
| Тепловая инерция | ≤ 3 с (изолированный) ≤ 2 с (неизолированный) |
| Исполнение коммутационной головки | металл |
| Материал коммутационной головки | силумин |
| Материал корпуса датчика | сталь ХН45Ю |
| Степень защиты | IP65 |

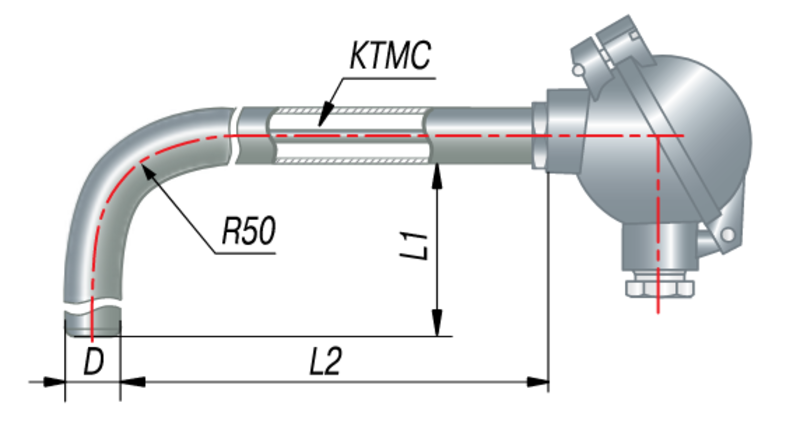

| Габаритные размеры |
 |
| L1, L2 = 630 мм, 800 мм D = 20 мм |

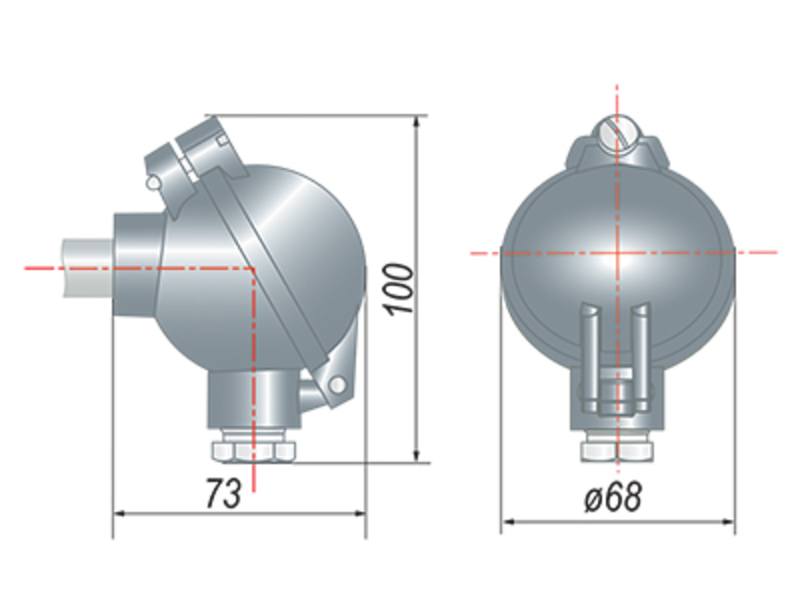

| Габаритные размеры коммутационной головки |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | |
| Тип | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С |
| +375...+1000°С | ±0,004Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА(K)
Диапазон измеряемых температур:
—
−40…+1100°С
Класс допуска:
—
1
Длина монтажной части:
—
630 мм, 800 мм
Диаметр монтажной части:
—
20 мм
Тип спая:
—
изолированный
Материал корпуса датчика:
—
сталь ХН45Ю
Исполнение коммутационной головки:
—
металл
