Термопара на основе КТМС модульная высокотемпературная дТП115
Новинка Рекомендуем
Термопара дТП115 на основе КТМС предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Особенности
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе
Показатели надежности и условия эксплуатации
- вероятность безотказной работы — не менее 0,95 за 16 000 ч;
- средний срок службы — не менее 4 лет;
- гарантийный срок эксплуатации — 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации коммутационной головки:
- помещения с нерегулируемыми климатическими условиями и (или) навесы;
- относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
- атмосферное давление от 84 до 106,7 кПа.
Технические характеристики
| Параметр | Значение | |||
| Модель | ДТПL115 | ДТПК115 | ДТПN115 | |
| Номинальная статическая характеристика | ХК (L) | ХА (К) | НН (N) | |
| Диапазон измеряемых температур | −40…+600°C | −40…+800°C, −40…+900°C, −40…+1000°С, −40…+1100°С | −40…+1100°С, −40…+1250°С | |
| Условное давление | 0,25...16 МПа (зависит от конструктивного исполнения) | |||
| Класс допуска датчика | 2 | 1 или 2 | ||
| Допустимое отклонение | ±2,5°С | ±1,5°С (для 1 класса допуска датчика) ±2,5°С (для 2 класса допуска датчика) | ||
| Длина монтажной части (L1, L2) | 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм | |||
| Диаметр монтажной части (D) | 20 мм | |||
| Диаметр КТМС | 3,0 мм | 4,5 мм | ||
| Тип спая | изолированный, неизолированный | |||
| Тепловая инерция | ≤ 2 с (изолированный) ≤ 1 с (неизолированный) | ≤ 3 с (изолированный) ≤ 2 с (неизолированный) | ||
| Исполнение коммутационной головки | металл | |||
| Материал коммутационной головки | силумин | |||
| Материал корпуса датчика | сталь 12Х18Н10Т, сталь AISI316Ti | сталь 12Х18Н10Т, сталь AISI316Ti, сталь 15Х25Т, сталь AISI 310, сталь ХН45Ю | сталь AISI 310, сталь ХН45Ю | |
| Степень защиты | IP65 | |||
| Модель | Материал корпуса датчика | Диапазон измеряемых температур |
| ДТПL115 | сталь 12Х18Н10Т | −40…+600°C |
| сталь AISI316Ti | ||
ДТПK115 | сталь 12Х18Н10Т | −40…+800°C |
| сталь 15Х25Т | −40…+1000°C | |
| сталь AISI316Ti | −40…+900°C | |
| сталь AISI 310 | −40…+1100°C | |
| сталь ХН45Ю | ||
|
ДТПN115 | сталь AISI 310 | −40…+1100°C |
| сталь ХН45Ю | −40…+1250°C |

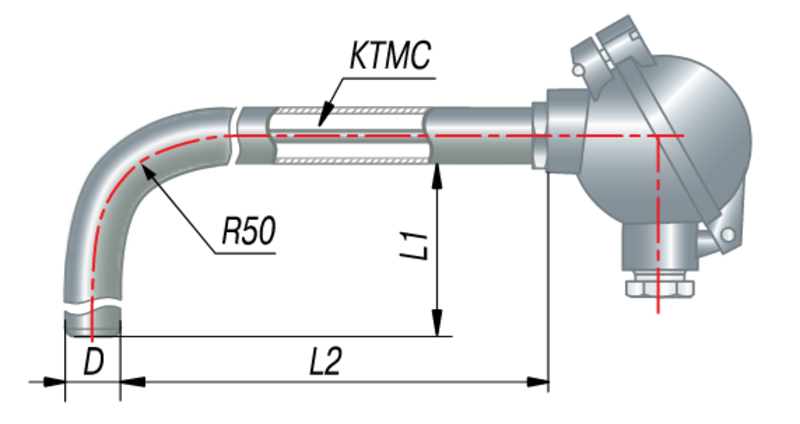

| Габаритные размеры |
 |
| L1, L2 = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм* D = 20 мм |
* Соотношение длин L1 / L2 выбирается во время заказа

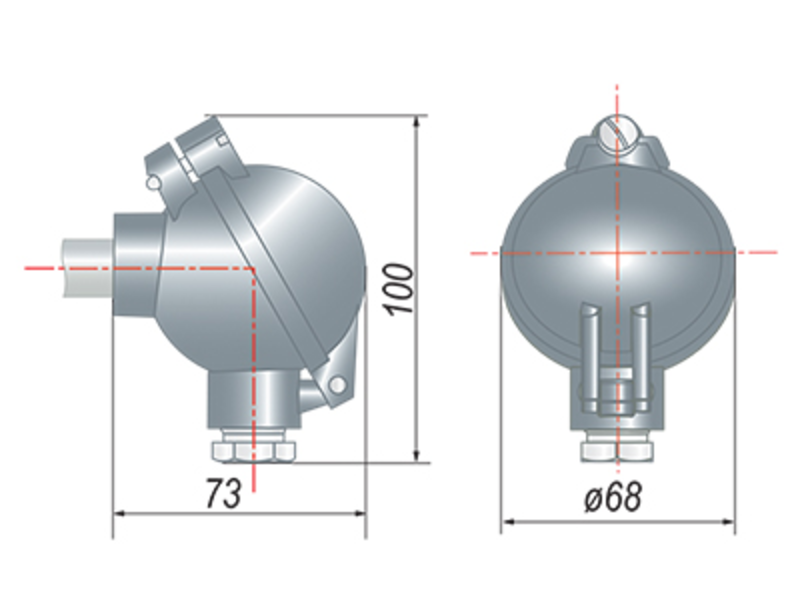

| Габаритные размеры коммутационной головки |
 |

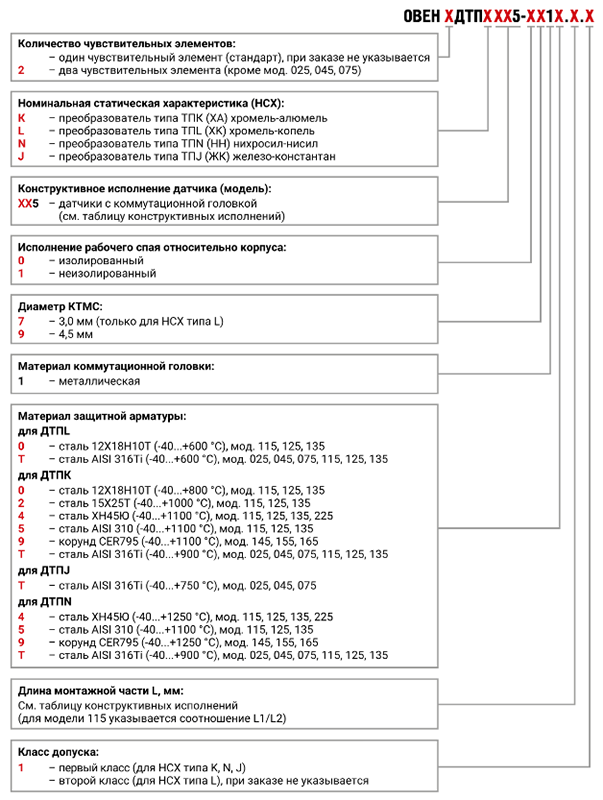

| Обозначение при заказе ДТПXX5 |
 |
Предельные допустимые отклонения согласно ГОСТ Р 8.585-2001 (справочная таблица)
| Класс допуска | 1 | 2 | ||
| Тип | Диапазон измерения | Допустимые отклонения | Диапазон измерения | Допустимые отклонения |
| ХА (К) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
| ХК (L) | – | – | −40...+360°С | ±2,5°С |
| – | – | +360...+800°С | ±(0,7°С+0,005T) | |
| НН (N) | −40...+375°С | ±1,5°С | −40...+333°С | ±2,5°С |
| +375...+1000°С | ±0,004Т | +333...+1300°С | ±0,0075Т | |
Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.
Номинальная статическая характеристика:
—
ХА(K), ХК(L), НН(N)
Диапазон измеряемых температур:
—
−40…+600°C, −40…+800°C, −40…+900°C, −40…+1000°С, −40…+1100°С, −40…+1250°С
Класс допуска:
—
1 или 2
Длина монтажной части:
—
250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм
Диаметр монтажной части:
—
20 мм
Тип спая:
—
изолированный, неизолированный
Материал корпуса датчика:
—
сталь 12Х18Н10Т, сталь AISI316Ti, сталь 15Х25Т, сталь AISI 310, сталь ХН45Ю
Исполнение коммутационной головки:
—
металл
