Термопара с кабельным выводом дТП564

Термопара с кабельным выводом дТП564
Артикул: A9390
Сравнить

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов.
Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров

От 1 098 руб.

Характеристики

Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
58 мм
Диаметр монтажной части:
—
Узнать цену

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +400°С.

Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

  • ТХА (К) – для ДТПК
  • ТХК (L) – для ДТПL

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур −40...+400°С:

  • вероятность безотказной работы – не менее 0,95 за 16 000 час;
  • средний срок службы – не менее 4 лет;
  • гарантийный срок эксплуатации – 2 года.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1 и Б.У.1.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для дТПХхх4 – +200°С.

Технические характеристики

Характеристика Значение
ДТПКхх4 ДТПLхх4
Номинальная статическая характеристика (НСХ) K (ХА) хромель-алюмель L (ХК) хромель-копель
Рабочий диапазон измеряемых температур
- c кабелем СФКЭ
- c кабелем ДКТ
- c кабелем КТППЭ
−40...+250°С
−40...+300°С
−40...+400°С
Условное давление 0,4...10 МПа*
Класс допуска датчика 2
Исполнение рабочего спая термопары, относительно корпуса датчика Изолированный
Неизолированный
Диаметр термоэлектродной проволоки 0,5 мм, 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем ≤ 20 с
- с неизолированным рабочим спаем ≤ 10 с
Количество рабочих термопар в изделии 1 или 2
Материал защитной арматуры Сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254 IP54

* - в зависимости от конструктивного исполнения

Все модификации

Артикул Градуировка Изоляция спая Диаметр
термоэлектрода		 Длина кабельного
вывода, мм		 Изоляция
вывода		 Срок поставки Стоимость
T87322 ХА(ДТПК) Изолированный 0,5 200 кабель ДКТ 2...4 недели 1098 руб.
T87323 ХК(ДТПL) Изолированный 0,5 200 кабель ДКТ 2...4 недели 1098 руб.
T87324 ХА(ДТПК) Неизолированный 0,5 200 кабель ДКТ 2...4 недели По запросу
T87325 ХК(ДТПL) Неизолированный 0,5 200 кабель ДКТ 2...4 недели По запросу
T87326 ХА(ДТПК) Изолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87327 ХК(ДТПL) Изолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87328 ХА(ДТПК) Неизолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87329 ХК(ДТПL) Неизолированный 0,7 200 кабель ДКТ 2...4 недели По запросу
T87330 ХА(ДТПК) Изолированный 0,5 500 кабель ДКТ 2...4 недели 1278 руб.
T87331 ХК(ДТПL) Изолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87332 ХА(ДТПК) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87333 ХК(ДТПL) Неизолированный 0,5 500 кабель ДКТ 2...4 недели По запросу
T87334 ХА(ДТПК) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87335 ХК(ДТПL) Изолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87336 ХА(ДТПК) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87337 ХК(ДТПL) Неизолированный 0,7 500 кабель ДКТ 2...4 недели По запросу
T87338 ХА(ДТПК) Изолированный 0,5 1000 кабель ДКТ 2...4 недели 1458 руб.
T87339 ХК(ДТПL) Изолированный 0,5 1000 кабель ДКТ 2...4 недели 1458 руб.
T87340 ХА(ДТПК) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87341 ХК(ДТПL) Неизолированный 0,5 1000 кабель ДКТ 2...4 недели По запросу
T87342 ХА(ДТПК) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87343 ХК(ДТПL) Изолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87344 ХА(ДТПК) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87345 ХК(ДТПL) Неизолированный 0,7 1000 кабель ДКТ 2...4 недели По запросу
T87346 ХА(ДТПК) Изолированный 0,5 1500 кабель ДКТ 2...4 недели 1638 руб.
T87347 ХК(ДТПL) Изолированный 0,5 1500 кабель ДКТ 2...4 недели 1638 руб.
T87348 ХА(ДТПК) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87349 ХК(ДТПL) Неизолированный 0,5 1500 кабель ДКТ 2...4 недели По запросу
T87350 ХА(ДТПК) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87351 ХК(ДТПL) Изолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87352 ХА(ДТПК) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87353 ХК(ДТПL) Неизолированный 0,7 1500 кабель ДКТ 2...4 недели По запросу
T87354 ХА(ДТПК) Изолированный 0,5 2000 кабель ДКТ 2...4 недели 1818 руб.
T87355 ХК(ДТПL) Изолированный 0,5 2000 кабель ДКТ 2...4 недели 1818 руб.
T87356 ХА(ДТПК) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87357 ХК(ДТПL) Неизолированный 0,5 2000 кабель ДКТ 2...4 недели По запросу
T87358 ХА(ДТПК) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87359 ХК(ДТПL) Изолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87360 ХА(ДТПК) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87361 ХК(ДТПL) Неизолированный 0,7 2000 кабель ДКТ 2...4 недели По запросу
T87362 ХА(ДТПК) Изолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87363 ХК(ДТПL) Изолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87364 ХА(ДТПК) Неизолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87365 ХК(ДТПL) Неизолированный 0,5 2500 кабель ДКТ 2...4 недели По запросу
T87366 ХА(ДТПК) Изолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87367 ХК(ДТПL) Изолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87368 ХА(ДТПК) Неизолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87369 ХК(ДТПL) Неизолированный 0,7 2500 кабель ДКТ 2...4 недели По запросу
T87370 ХА(ДТПК) Изолированный 0,5 3000 кабель ДКТ 2...4 недели 2178 руб.
T87371 ХК(ДТПL) Изолированный 0,5 3000 кабель ДКТ 2...4 недели 2178 руб.
T87372 ХА(ДТПК) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87373 ХК(ДТПL) Неизолированный 0,5 3000 кабель ДКТ 2...4 недели По запросу
T87374 ХА(ДТПК) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87375 ХК(ДТПL) Изолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87376 ХА(ДТПК) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87377 ХК(ДТПL) Неизолированный 0,7 3000 кабель ДКТ 2...4 недели По запросу
T87378 ХА(ДТПК) Изолированный 0,5 4000 кабель ДКТ 2...4 недели 2538 руб.
T87379 ХК(ДТПL) Изолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87380 ХА(ДТПК) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87381 ХК(ДТПL) Неизолированный 0,5 4000 кабель ДКТ 2...4 недели По запросу
T87382 ХА(ДТПК) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87383 ХК(ДТПL) Изолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87384 ХА(ДТПК) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87385 ХК(ДТПL) Неизолированный 0,7 4000 кабель ДКТ 2...4 недели По запросу
T87386 ХА(ДТПК) Изолированный 0,5 5000 кабель ДКТ 2...4 недели 2898 руб.
T87387 ХК(ДТПL) Изолированный 0,5 5000 кабель ДКТ 2...4 недели 2898 руб.
T87388 ХА(ДТПК) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87389 ХК(ДТПL) Неизолированный 0,5 5000 кабель ДКТ 2...4 недели По запросу
T87390 ХА(ДТПК) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87391 ХК(ДТПL) Изолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87392 ХА(ДТПК) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87393 ХК(ДТПL) Неизолированный 0,7 5000 кабель ДКТ 2...4 недели По запросу
T87394 ХА(ДТПК) Изолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87395 ХК(ДТПL) Изолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87396 ХА(ДТПК) Неизолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87397 ХК(ДТПL) Неизолированный 0,5 200 кабель СФКЭ 2...4 недели По запросу
T87398 ХА(ДТПК) Изолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87399 ХК(ДТПL) Изолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87400 ХА(ДТПК) Неизолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87401 ХК(ДТПL) Неизолированный 0,7 200 кабель СФКЭ 2...4 недели По запросу
T87402 ХА(ДТПК) Изолированный 0,5 500 кабель СФКЭ 2...4 недели 1278 руб.
T87403 ХК(ДТПL) Изолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87404 ХА(ДТПК) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87405 ХК(ДТПL) Неизолированный 0,5 500 кабель СФКЭ 2...4 недели По запросу
T87406 ХА(ДТПК) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87407 ХК(ДТПL) Изолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87408 ХА(ДТПК) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87409 ХК(ДТПL) Неизолированный 0,7 500 кабель СФКЭ 2...4 недели По запросу
T87410 ХА(ДТПК) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87411 ХК(ДТПL) Изолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87412 ХА(ДТПК) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87413 ХК(ДТПL) Неизолированный 0,5 1000 кабель СФКЭ 2...4 недели По запросу
T87414 ХА(ДТПК) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87415 ХК(ДТПL) Изолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87416 ХА(ДТПК) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87417 ХК(ДТПL) Неизолированный 0,7 1000 кабель СФКЭ 2...4 недели По запросу
T87418 ХА(ДТПК) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87419 ХК(ДТПL) Изолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87420 ХА(ДТПК) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87421 ХК(ДТПL) Неизолированный 0,5 1500 кабель СФКЭ 2...4 недели По запросу
T87422 ХА(ДТПК) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87423 ХК(ДТПL) Изолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87424 ХА(ДТПК) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87425 ХК(ДТПL) Неизолированный 0,7 1500 кабель СФКЭ 2...4 недели По запросу
T87426 ХА(ДТПК) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели 1818 руб.
T87427 ХК(ДТПL) Изолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87428 ХА(ДТПК) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87429 ХК(ДТПL) Неизолированный 0,5 2000 кабель СФКЭ 2...4 недели По запросу
T87430 ХА(ДТПК) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87431 ХК(ДТПL) Изолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87432 ХА(ДТПК) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87433 ХК(ДТПL) Неизолированный 0,7 2000 кабель СФКЭ 2...4 недели По запросу
T87434 ХА(ДТПК) Изолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87435 ХК(ДТПL) Изолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87436 ХА(ДТПК) Неизолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87437 ХК(ДТПL) Неизолированный 0,5 2500 кабель СФКЭ 2...4 недели По запросу
T87438 ХА(ДТПК) Изолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87439 ХК(ДТПL) Изолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87440 ХА(ДТПК) Неизолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87441 ХК(ДТПL) Неизолированный 0,7 2500 кабель СФКЭ 2...4 недели По запросу
T87442 ХА(ДТПК) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87443 ХК(ДТПL) Изолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87444 ХА(ДТПК) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87445 ХК(ДТПL) Неизолированный 0,5 3000 кабель СФКЭ 2...4 недели По запросу
T87446 ХА(ДТПК) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87447 ХК(ДТПL) Изолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87448 ХА(ДТПК) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87449 ХК(ДТПL) Неизолированный 0,7 3000 кабель СФКЭ 2...4 недели По запросу
T87450 ХА(ДТПК) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87451 ХК(ДТПL) Изолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87452 ХА(ДТПК) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87453 ХК(ДТПL) Неизолированный 0,5 4000 кабель СФКЭ 2...4 недели По запросу
T87454 ХА(ДТПК) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87455 ХК(ДТПL) Изолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87456 ХА(ДТПК) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87457 ХК(ДТПL) Неизолированный 0,7 4000 кабель СФКЭ 2...4 недели По запросу
T87458 ХА(ДТПК) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87459 ХК(ДТПL) Изолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87460 ХА(ДТПК) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87461 ХК(ДТПL) Неизолированный 0,5 5000 кабель СФКЭ 2...4 недели По запросу
T87462 ХА(ДТПК) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87463 ХК(ДТПL) Изолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87464 ХА(ДТПК) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87465 ХК(ДТПL) Неизолированный 0,7 5000 кабель СФКЭ 2...4 недели По запросу
T87466 ХА(ДТПК) Изолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87467 ХК(ДТПL) Изолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87468 ХА(ДТПК) Неизолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87469 ХК(ДТПL) Неизолированный 0,5 200 кабель КТППЭ 2...4 недели По запросу
T87470 ХА(ДТПК) Изолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87471 ХК(ДТПL) Изолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87472 ХА(ДТПК) Неизолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87473 ХК(ДТПL) Неизолированный 0,7 200 кабель КТППЭ 2...4 недели По запросу
T87474 ХА(ДТПК) Изолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87475 ХК(ДТПL) Изолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87476 ХА(ДТПК) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели 1308 руб.
T87477 ХК(ДТПL) Неизолированный 0,5 500 кабель КТППЭ 2...4 недели По запросу
T87478 ХА(ДТПК) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87479 ХК(ДТПL) Изолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87480 ХА(ДТПК) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87481 ХК(ДТПL) Неизолированный 0,7 500 кабель КТППЭ 2...4 недели По запросу
T87482 ХА(ДТПК) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели 1518 руб.
T87483 ХК(ДТПL) Изолированный 0,5 1000 кабель КТППЭ 2...4 недели 1518 руб.
T87484 ХА(ДТПК) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87485 ХК(ДТПL) Неизолированный 0,5 1000 кабель КТППЭ 2...4 недели По запросу
T87486 ХА(ДТПК) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87487 ХК(ДТПL) Изолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87488 ХА(ДТПК) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87489 ХК(ДТПL) Неизолированный 0,7 1000 кабель КТППЭ 2...4 недели По запросу
T87490 ХА(ДТПК) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели 1728 руб.
T87491 ХК(ДТПL) Изолированный 0,5 1500 кабель КТППЭ 2...4 недели 1728 руб.
T87492 ХА(ДТПК) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87493 ХК(ДТПL) Неизолированный 0,5 1500 кабель КТППЭ 2...4 недели По запросу
T87494 ХА(ДТПК) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87495 ХК(ДТПL) Изолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87496 ХА(ДТПК) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87497 ХК(ДТПL) Неизолированный 0,7 1500 кабель КТППЭ 2...4 недели По запросу
T87498 ХА(ДТПК) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели 1938 руб.
T87499 ХК(ДТПL) Изолированный 0,5 2000 кабель КТППЭ 2...4 недели 1938 руб.
T87500 ХА(ДТПК) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87501 ХК(ДТПL) Неизолированный 0,5 2000 кабель КТППЭ 2...4 недели По запросу
T87502 ХА(ДТПК) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87503 ХК(ДТПL) Изолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87504 ХА(ДТПК) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87505 ХК(ДТПL) Неизолированный 0,7 2000 кабель КТППЭ 2...4 недели По запросу
T87506 ХА(ДТПК) Изолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87507 ХК(ДТПL) Изолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87508 ХА(ДТПК) Неизолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87509 ХК(ДТПL) Неизолированный 0,5 2500 кабель КТППЭ 2...4 недели По запросу
T87510 ХА(ДТПК) Изолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87511 ХК(ДТПL) Изолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87512 ХА(ДТПК) Неизолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87513 ХК(ДТПL) Неизолированный 0,7 2500 кабель КТППЭ 2...4 недели По запросу
T87514 ХА(ДТПК) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели 2358 руб.
T87515 ХК(ДТПL) Изолированный 0,5 3000 кабель КТППЭ 2...4 недели 2358 руб.
T87516 ХА(ДТПК) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87517 ХК(ДТПL) Неизолированный 0,5 3000 кабель КТППЭ 2...4 недели По запросу
T87518 ХА(ДТПК) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87519 ХК(ДТПL) Изолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87520 ХА(ДТПК) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87521 ХК(ДТПL) Неизолированный 0,7 3000 кабель КТППЭ 2...4 недели По запросу
T87522 ХА(ДТПК) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели 2778 руб.
T87523 ХК(ДТПL) Изолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87524 ХА(ДТПК) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87525 ХК(ДТПL) Неизолированный 0,5 4000 кабель КТППЭ 2...4 недели По запросу
T87526 ХА(ДТПК) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87527 ХК(ДТПL) Изолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87528 ХА(ДТПК) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87529 ХК(ДТПL) Неизолированный 0,7 4000 кабель КТППЭ 2...4 недели По запросу
T87530 ХА(ДТПК) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87531 ХК(ДТПL) Изолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87532 ХА(ДТПК) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87533 ХК(ДТПL) Неизолированный 0,5 5000 кабель КТППЭ 2...4 недели По запросу
T87534 ХА(ДТПК) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87535 ХК(ДТПL) Изолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87536 ХА(ДТПК) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу
T87537 ХК(ДТПL) Неизолированный 0,7 5000 кабель КТППЭ 2...4 недели По запросу

Номинальная статическая характе­ристика

Тип термо­электри­ческого преобразователя Номинальная статическая характеристика (НСХ) Диаметр проволоки, мм Темпера­тура эксплу­атации, °С Продолжительность эксплу­атации, ч
ДТПК (ХА) Хромель-алюмель 5,0; 3,2 +800 10000
+1000 2000
+1200 100
1,5 +800 10000
+1000 1000
+1100 200
1,2 +800 10000
+1000 500
+1100 200
0,7 +800 6000
+1000 300
0,5 +800 1000
+1000 100
0,3; 0,2 +600 10000
+800 200
ДТПL (ХК) Хромель-копель 5,0; 3,2; 1,5 +600 10000
+800 1000
1,2; 0,7 +600 10000
+800 500
0,5 +600 5000
0,3; 0,2 +600 1000

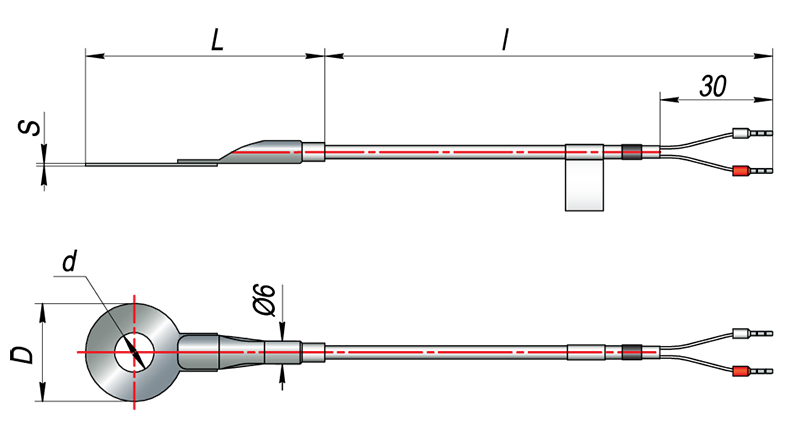

Габаритные размеры

Габаритные размеры
d = 6,4 мм, под М6
D = 19 мм
S = 0,5 мм
L = 58 мм
l* = 0,2 м – стандарт, до 20 м – по заказу
Номинальная статическая характеристика:
—
ХА (К), ХК (L)
Диапазон измеряемых температур:
—
–40…+400°C
Класс допуска:
—
2
Длина монтажной части:
—
58 мм
Диаметр монтажной части:
—
Диаметр клеммного отверстия:
—
6,4 мм, под болт М6
Присоединение:
—
Длина кабельного вывода:
—
0,2 м – стандарт, до 20 м – по заказу
Тип спая:
—
неизолированный, изолированный
Материал корпуса датчика:
—
нержавеющая сталь
Конец датчика:
—
Гильза:
—
Кольцевой наконечник:
—
Диаметр кольца:
—
Монтажная часть:
—
Количество рабочих термопар в изделии:
—
1 или 2
Гайка:
—
Штуцер:
—
Диаметр клеммы:
—
19 мм
Изоляция вывода:
—
