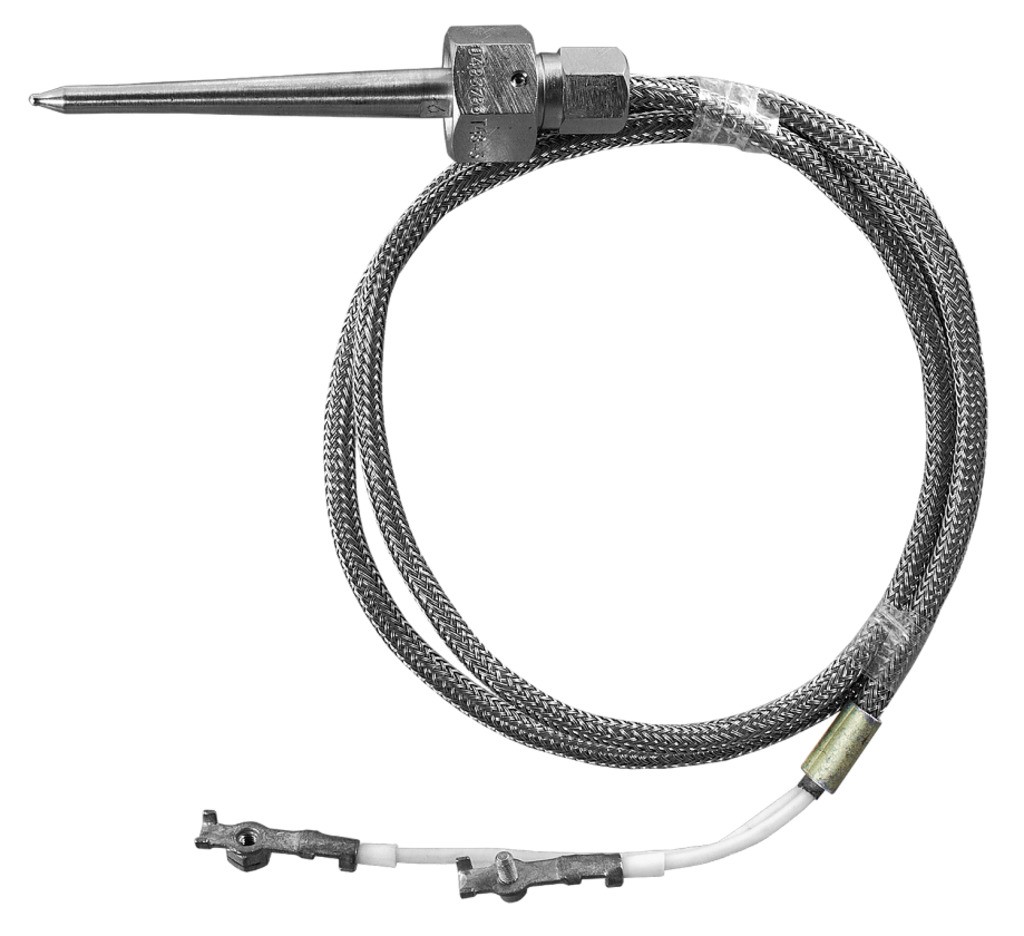

Термопара Т48-3
Термопара предназначена для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.
Принцип действия и конструкция
Термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. При помещении одного спая (рабочего) в измеряемую среду вследствие разницы температур спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур.
Технические характеристики
| Параметр | Значение | ||
| Номинальная статическая характеристика (НСХ) | ХА (К) | ||
| Рабочий диапазон измеряемых температур | −50...+800°С | ||
| Длина монтажной части (L) | 75 мм | ||
| Диаметр монтажной части (D) | 9 мм | ||
| Длина кабельного вывода (l) | 1000 мм | ||
| Тип спая | Неизолированный | ||
| Присоединение | Накидная гайка М16×1,5 | ||
| Вес | 140 г | ||
Номинальная статическая характеристика:
—
ХА (К)
Диапазон измеряемых температур:
—
−50...+800°С
Класс допуска:
—
Длина монтажной части:
—
75 мм
Диаметр монтажной части:
—
9 мм
Диаметр клеммного отверстия:
—
Присоединение:
—
М16×1,5
Длина кабельного вывода:
—
1000 мм
Тип спая:
—
неизолированный
Материал корпуса датчика:
—
Конец датчика:
—
Гильза:
—
Кольцевой наконечник:
—
Диаметр кольца:
—
Монтажная часть:
—
Количество рабочих термопар в изделии:
—
Гайка:
—
накидная
Штуцер:
—
Диаметр клеммы:
—
Изоляция вывода:
—
